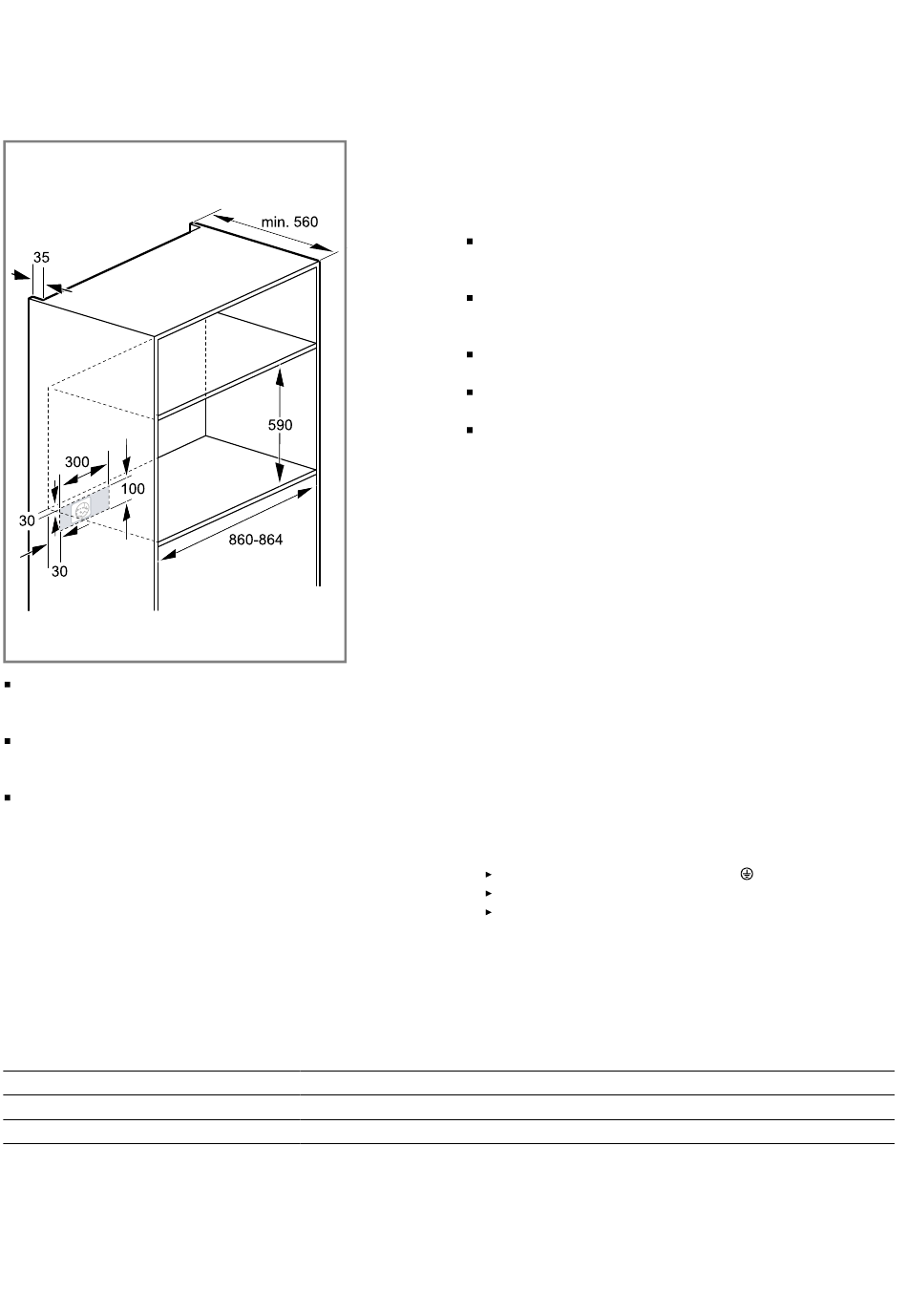

19.5 Montaje en un armario en alto
Tener en cuenta las distancias de seguridad y las di-
mensiones de montaje en columna encima de un hor-
no.
Asegurarse de que el panel intermedio tiene un hue-
co hacia la pared de instalación para ventilar el apa-
rato.
Si el armario en alto cuenta con una placa posterior
adicional además de las placas posteriores del apa-
rato, debe retirarse la placa adicional.
No montar el aparato demasiado alto a fin de poder
retirar los accesorios sin problemas.
Valores de conexión del aparato
Según el modelo de aparato, se puede seleccionar una conexión diferente. En este caso, se deberá conectar el apa-
rato con el cable de conexión a la red según el esquema de conexión que figura en la parte posterior del aparato.
Asegurarse de que el cable de conexión a la red es del tipo H05VV-F o superior. Determinar la sección requerida
conforme a la carga de corriente. En caso necesario, instalar puentes de cobre. Si las conexiones no son correctas,
el aparato podría sufrir daños.
Potencia de conexión del aparato
3,3 kW
4,2 kW
19.8 Montar el aparato
Introducir el aparato y centrarlo.
1.
No doblar el cable de conexión.
Abrir por completo la puerta del horno.
2.
19.6 Instalar dos aparatos uno encima de
otro
El aparato también se puede montar encima de otros
aparatos.
19.7 Conexión eléctrica
Para conectar eléctricamente el aparato de forma segu-
ra, consultar estas indicaciones.
Conectar el aparato a la red eléctrica sin
enchufe con contacto de toma de tierra
Nota: El aparato solo lo podrá conectar personal profe-
sional cualificado para ello. Los daños provocados por
una conexión incorrecta no están cubiertos por la ga-
rantía.
Debe haberse instalado un dispositivo de separación en
la instalación eléctrica fija según lo dispuesto en las
normas de instalación.
1.
2.
3.
Protección fusible mín. a 1~
16 A
20 A
La protección por fusible debe configurarse de acuer-
do con los datos de potencia indicados en la placa
de características y con la normativa local.
El aparato pertenece a la clase de protección I y solo
puede utilizarse conectado a una conexión con con-
ductor de puesta a tierra.
El aparato debe estar desconectado de la tensión du-
rante los trabajos de montaje.
El montaje debe garantizar la protección contra con-
tacto accidental.
La conexión de aparatos sin clavija de enchufe solo
puede ser efectuada por personal especializado y au-
torizado. A este respecto, deberá cumplirse la norma-
tiva de la compañía suministradora de electricidad lo-
cal.
Identificar el conductor de fase y el conductor neutro
(«cero») de la toma de corriente.
El aparato puede resultar dañado si no se conecta
de forma adecuada.
Conectar el aparato únicamente a una conexión de
red entre 220 y 240 V.
Conectar los hilos del cable de conexión a la red de
acuerdo con la codificación por colores:
verde-amarillo = toma de tierra
azul = conductor neutro («cero»)
marrón = fase (conductor externo)
Protección fusible mín. a 2/3 N~
12 A
Instrucciones de montaje es
