pt Instruções de montagem
Ligação elétrica do aparelho sem ficha de
contacto de proteção
Nota: O aparelho apenas pode ser ligado por técnicos
concessionados. A garantia cessa em caso de danos
provocados por uma ligação incorreta.
Na instalação elétrica fixa tem de estar montado um dis-
positivo de seccionamento em conformidade com as re-
gras de instalação.
Valores de ligação dos aparelhos
Consoante o modelo do aparelho, poderá selecionar uma outra ligação. Neste caso tem de ligar o aparelho com o
cabo de alimentação de acordo com o esquema de ligações no lado de trás do aparelho.
Certifique-se que o cabo de alimentação corresponde ao tipo H05VV-F ou superior. Determine a secção transversal
necessária do fio de acordo com a carga de corrente. Se necessário, instale pontes de cobre. Ligações incorretas
podem danificar o aparelho.
Valor de ligação do aparelho
3,3 kW
4,2 kW

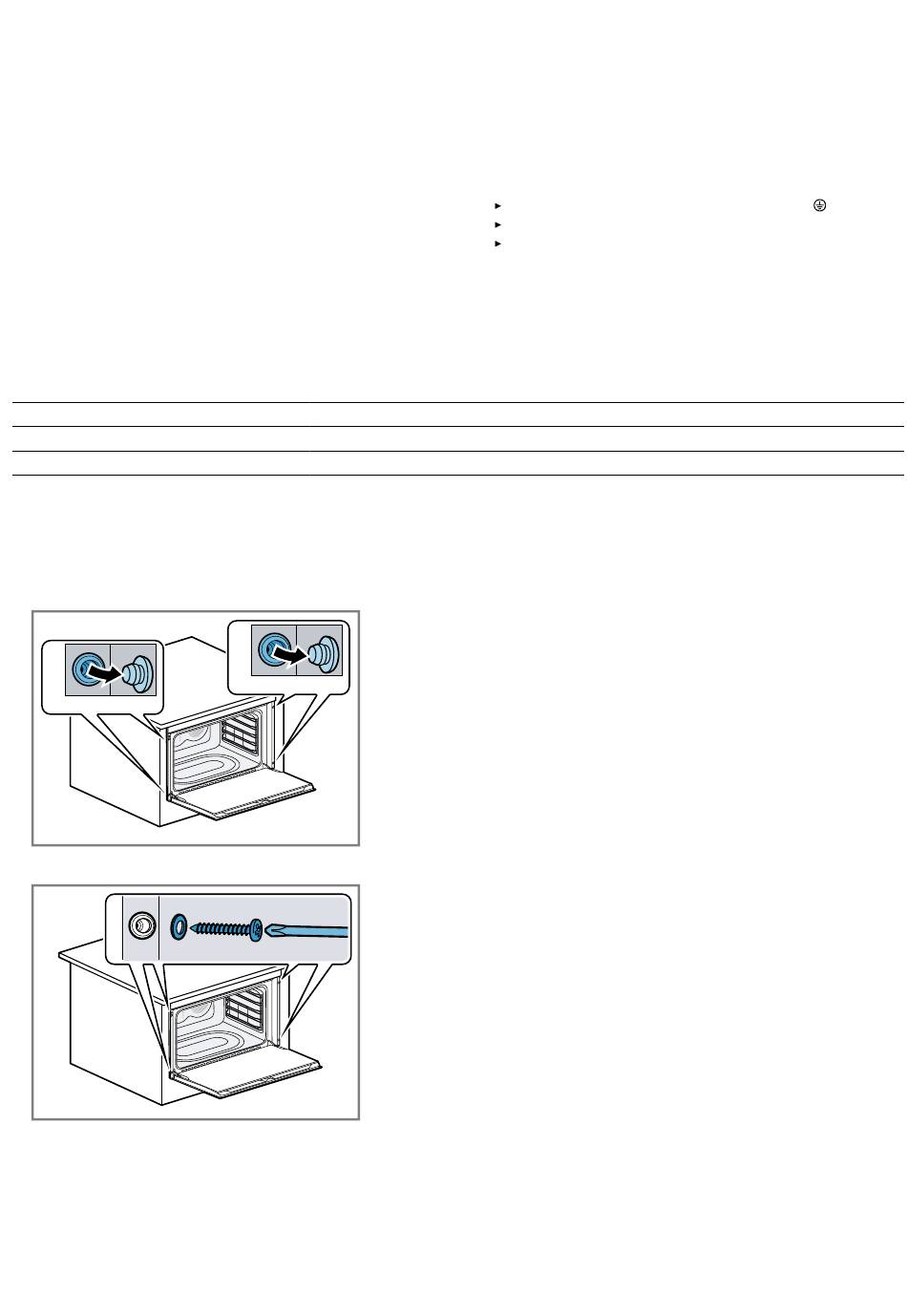

19.8 Montar o aparelho
Insira o aparelho e centre-o.
1.
Não dobre o cabo de ligação.
Abra completamente a porta do forno.
2.
Retire a tampa de proteção.
3.
Aparafuse o aparelho ao móvel.
4.
Coloque a tampa de proteção.
5.
Nota: Nunca vede o espaço entre a bancada e o apare-
lho com réguas adicionais.
19.9 Desmontar o aparelho
Desligue o aparelho da corrente.
1.
Desaperte os parafusos de fixação.
2.
104
1.
2.
3.
Fusível mín. com 1~
16 A
20 A
3.
Identificar os condutores de fase e neutro ("zero") da
tomada de ligação.
O aparelho poderá sofrer danos se a ligação for efe-
tuada incorretamente.
Ligue o aparelho apenas a uma tensão de rede, en-
tre 220 e 240 V.
Ligue os fios do cabo de ligação à rede elétrica res-
peitando as cores:
verde/amarelo = condutor de proteção
azul = condutor neutro ("zero")
castanho = fase (condutor externo)
Fusível mín. com 2/3 N~
12 A
Levante ligeiramente o aparelho e retire-o para fora.
