WING COMPACT Aperçu

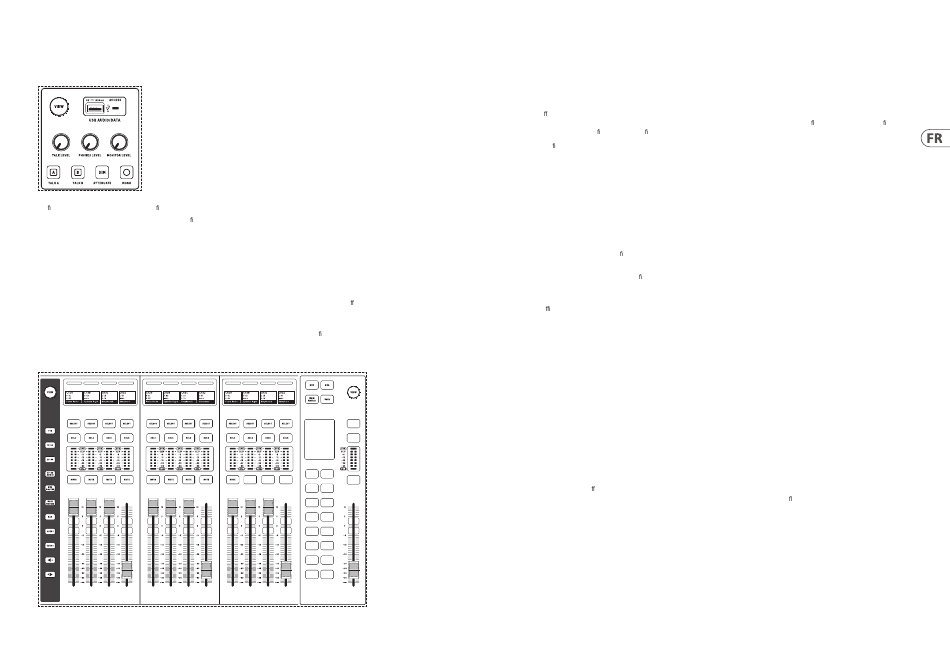

Moniteur/Talkback/USB
Un connecteur USB de type A permet de brancher directement une clé USB sur la console pour sauvegarder ou charger des données. Cela vous permet de sauvegarder
vos chiers de spectacle ou de charger votre con guration habituelle sur une console WING louée.
Cette connexion USB permet l'enregistrement et la lecture de chiers audio WAV à deux ou quatre canaux. Le port peut également charger un appareil portable
comme un téléphone ou une tablette. Les clés USB connectées au port USB peuvent être déconnectées lorsque la lumière ACCESS s'est éteinte.
Des boutons dédiés contrôlent le niveau de sortie du casque et du moniteur des bus MONITOR A et MONITOR B, respectivement, trouvés dans le groupe de SOURCES
"Monitor" dans l'écran ROUTING. Les deux bus stéréo peuvent être acheminés vers n'importe quelle sortie physique.
L'activation du bouton DIM réduit temporairement le volume du moniteur. Le bouton MONO somme le signal du moniteur en mono. Maintenir le bouton DIM enfoncé
coupe le son du moniteur. Maintenir le bouton MONO enfoncé échange les signaux du moniteur gauche et droit. Pour utiliser les connecteurs de casque sur la console,
les signaux du moniteur doivent être acheminés vers les sorties correspondantes (ceux-ci sont indiqués par un symbole de casque sur la page de routage de sortie,
c'est-à-dire Aux 7/8 pour la console WING COMPACT).
Le niveau du micro talkback peut être ajusté via le bouton TALK LEVEL et les boutons TALK A et B envoient le signal talkback à di érentes destinations. Soit le canal 40,
soit Aux 8 peut être utilisé comme canal de traitement pour le signal talkback. Le traitement peut être appliqué au besoin. N'importe quelle entrée peut être assignée
au canal talkback sélectionné.
Appuyez sur le bouton VIEW pour contrôler les paramètres du moniteur, ajuster la quantité d'atténuation Dim, con gurer le routage pour le micro talkback,
et d'autres paramètres.
Sections de fader
La WING COMPACT a deux sections de fader : la section des canaux d'entrée et la section du fader principal.
Canaux d'entrée
Les 12 faders sur le côté gauche de la console peuvent accueillir plusieurs SOURCES : canaux d'entrée, canaux aux, bus, mains, matrices, DCAs et banques ou couches
personnalisables par l'utilisateur. Notez que toutes les banques peuvent être personnalisées. USER1 et USER2 sont vides par défaut.
La sélection de di érentes banques de faders avec les boutons de couche/banque sur la zone grise de gauche amènera un nouvel ensemble de canaux à la section de
faders des canaux d'entrée. Si une banque particulière dépasse la quantité de faders physiques disponibles dans la section, les èches de décalage feront dé ler par
blocs de quatre (ou 12 ou 8 selon la con guration de la con guration) canaux pour accéder aux canaux restants.
Pour accéder à la con guration de la banque de faders, appuyez longuement sur le bouton VIEW. Pour attribuer des canaux à la banque sélectionnée, faites-les glisser
et déposez-les depuis les onglets CHANNELS, BUS/MAIN et DCA vers le bas de l'écran.
Fader principal
La section du fader principal de la WING Compact est spécialement conçue pour les applications où des ajustements rapides des envois de bus sont vitaux. 16 touches
de raccourci activent automatiquement le mode d'envois sur fader pour le bus correspondant. Par exemple, lorsque vous appuyez sur le bouton "1", le fader de chaque
canal contrôle le niveau d'envoi au bus 1.
En plus des 16 bus, cette section contrôle également les 4 bus principaux, 8 matrices, 16 DCAs et les banques personnalisables par l'utilisateur.
L'écran montre ce qui est actuellement contrôlé par le fader principal et chacun des boutons 1-16.
Par défaut, lorsque aucun des boutons 1-16 n'est mis en évidence, le fader principal contrôle le niveau MAIN1, indépendamment de l'état des boutons BUS MASTER,
DCA, MAIN/MATRIX et USER. Cela peut être modi é dans le menu SETUP>SURFACE.
• •
MAIN/MATRIX : les boutons 1-4 contrôlent les envois aux bus principaux 1 à 4. "Sends on Faders" est activé sur la section des canaux d'entrée lorsque l'on appuie
sur l'un des boutons 1-4. Les envois de canaux spéci ques au bus sélectionné sont activés en débloquant le canal respectif. Le fader correspondant contrôle le
niveau d'envoi.
Maintenir enfoncé l'un des boutons 1-4 active le mode "spill" sur la section des canaux d'entrée, de sorte que les canaux actuellement envoyés au bus principal
sélectionné sont a chés sur les faders des canaux d'entrée.
Les boutons 9-16 contrôlent les envois aux matrices 1-8. Appuyer sur l'un des boutons 9-16 active le mode spill pour la matrice désirée. Maintenir le bouton enfoncé
active le mode "sends on fader" pour la matrice désirée. Notez que seuls les bus et les bus principaux peuvent être envoyés aux matrices.
Notez que le niveau d'envoi aux bus principaux et le fader du canal sont indépendants. Lorsqu'aucun des boutons 1-16 n'est allumé, chaque fader contrôle le niveau du
canal correspondant. Lorsqu'un des boutons 1-16 est allumé, chaque fader contrôle le niveau d'envoi correspondant au bus principal ou à la matrice sélectionnée.
Pour changer si le mode sends on fader ou le mode spill sera activé lorsqu'on appuie une fois sur les boutons 1-16 et lorsqu'on les maintient enfoncés, allez à :
SETUP>SURFACE>MAIN SPILL ON/OFF
SETUP>SURFACE>MATRIX SPILL ON/OFF
BUS MASTER : les boutons 1-16 contrôlent chacun des 16 bus. Appuyer une fois sur un bouton active le mode sends on fader pour le bus correspondant.
• •
Maintenir le bouton enfoncé active le mode spill pour le même bus. Pour changer la façon dont chaque mode est activé, allez à :
SETUP>SURFACE>BUS SPILL ON/OFF
• •
DCA : les boutons 1-16 activent le mode spill pour chacun des DCA correspondants. Les canaux peuvent être assignés à un DCA en appuyant sur le bouton DCA sur
la section maître, puis en appuyant sur l'un des boutons 1-16, en maintenant enfoncé le bouton SELECT sur la section maître, en naviguant à travers les banques
de faders désirées sur les canaux d'entrée et en appuyant sur SELECT sur les canaux désirés. Alternativement, un canal peut être assigné à un DCA à travers
HOME>TAGS.
• •
USER : jusqu'à 20 commandes di érentes peuvent être assignées aux boutons 1-16 sur la section maître. Pour ce faire, maintenez le bouton VIEW enfoncé. 5
couches de 4 boutons chacune sont disponibles à gauche de l'écran. Les couches peuvent être naviguées avec les èches dans le coin supérieur gauche. Chaque
couche est assignée aux boutons suivants :
COUCHE 1 : USER 1-4
• •
• •
COUCHE 2 : USER 5-8
COUCHE 3 : USER 9-12
• •
• •
COUCHE 4 : USER 13-16
COUCHE 5 : MAIN/MATRIX 5-8
• •
