Inhaltszusammenfassung für Behringer ULTRAZONE ZMX8210

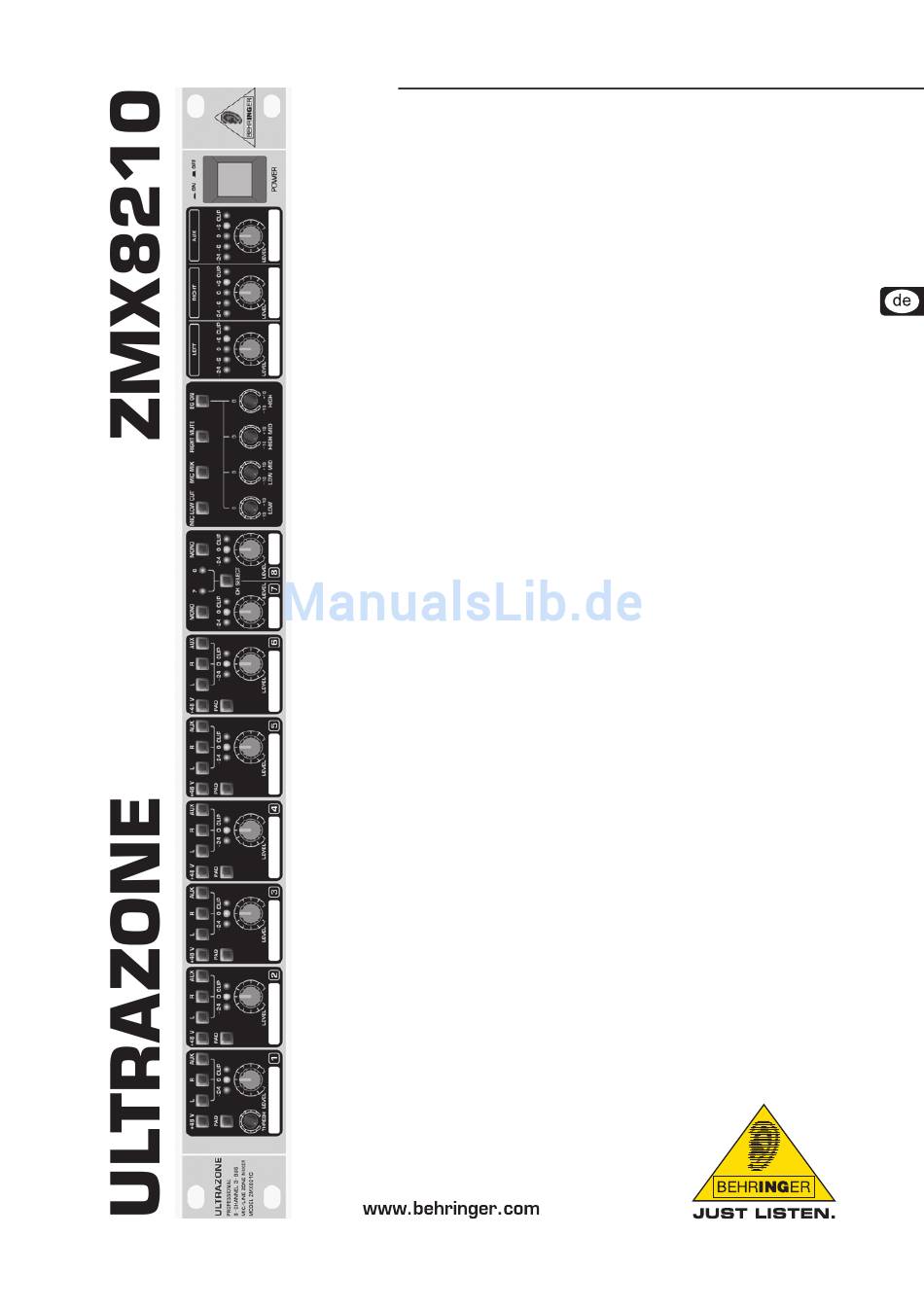

- Seite 1 Bedienungsanleitung A50-17434-00002...
-
Seite 2: Wichtige Sicherheitshinweise
ULTRAZONE ZMX8210 Lesen Sie diese Hinweise. Wichtige Sicherheitshinweise Bewahren Sie diese Hinweise auf. Beachten Sie alle Warnhinweise. Befolgen Sie alle Bedienungshinweise. Betreiben Sie das Gerät nicht in der Nähe von Wasser. Reinigen Sie das Gerät mit einem trockenen Tuch. Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie Dieses Symbol verweist auf das Vorhandensein einer beim Einbau des Gerätes die Herstellerhinweise. - Seite 3 Remote Master Left/Right Level-Reglerschnittstelle für ultimative Flexibilität Mikrofonbus kann per Wahlschalter entkoppelt von der Fernbedienungsfunktion geroutet werden Integriertes Kanal-Stummschaltsystem mit Priority-Schalter Alle Eingänge/Ausgänge sind als PCB-Klemmen ("Euro-type") ausgeführt Hochwertige Bauteile und eine extrem robuste Konstruktion garantieren lange Lebensdauer Entwickelt von BEHRINGER Deutschland...
-
Seite 4: Inhaltsverzeichnis
ULTRAZONE ZMX8210 Vorwort Inhaltsverzeichnis Lieber Kunde, 1. Einführung ................5 willkommen im Team der 1.1 Bevor Sie beginnen ............5 ULTRAZONE - Anwender 1.1.1 Auslieferung ............5 und herzlichen Dank für das Vertrauen, das Sie 1.1.2 Inbetriebnahme ........... 5 uns mit dem Kauf dieses 1.1.3 Online-Registrierung ........... -
Seite 5: Einführung
1.1.3 Online-Registrierung Registrieren Sie bitte Ihr neues BEHRINGER-Gerät mög- Vielen Dank für den Erwerb des ULTRAZONE ZMX8210. Das lichst direkt nach dem Kauf unter www.behringer.com (bzw. ZMX8210 ist ein professionelles Rack-Mischpult, das sich beson- www.behringer.de) im Internet und lesen Sie bitte die Garantie- ders für Festinstallationen eignet und die Beschallung von bis zu... -
Seite 6: Seriennummer
ULTRAZONE ZMX8210 Kanäle 7-8 HIGH: Dient zum Anheben/Absenken von Frequenzen oberhalb von 10 kHz um maximal +/- 15 dB. MONO: Dieser Schalter dient zum Wählen der Konfiguration der Stereokanäle: Busse Im Monobetrieb (Schalter gedrückt) werden die L/R- [16] LEDs: Die LEDs zeigen den Ausgangspegel am Bus an. -
Seite 7: Anwendungspraxis
ULTRAZONE ZMX8210 Anwendungspraxis SLAVE/MASTER: Der Schalter dient zur Konfiguration des [22] ZMX8210 als Master oder Slave. Das ZMX8210 ist ein benutzerfreundliches Rack-Mischpult, das Ist der Schalter vorwiegend für Festinstallationen zur Beschallung verschiedener gedrückt, arbeitet das ZMX8210 als Slave. Bereiche oder Räumlichkeiten geeignet ist (z. B. Cafés, Praxen, nicht gedrückt, arbeitet das ZMX8210 als Master. -
Seite 8: Fernbedienen Des Zmx8210
ULTRAZONE ZMX8210 Wahl der Stereokanäle 7 und 8 Konfigurieren Sie mit dem SLAVE/MASTER-Schalter [22] ein Gerät als MASTER, und das zweite als SLAVE. Zur Wahl der Stereokanäle 7 und 8 benötigen Sie einen Taster und optional zwei LEDs. Verbinden Sie den BUS LINKS-Anschluss des MASTER- Gerätes mit einem geschirmten, 4-poligen Kabel mit dem... -
Seite 9: Installation
ULTRAZONE ZMX8210 Installation REMOTE Rack-Einbau Das Gerät benötigt eine Höheneinheit (1 HE) für den Einbau in ein 19-Zoll-Rack. Bitte beachten Sie, dass Sie zusätzlich ca. 10 cm Einbautiefe für die rückwärtigen Anschlüsse frei lassen. Bitte verwenden Sie zum Einbau des Gerätes in ein Rack M6 Maschinenschrauben und Muttern. -
Seite 10: Technische Daten
44,5 mm x 482,6 mm x 217mm Gewicht ca. 2,2 kg Die Fa. BEHRINGER ist stets bemüht, den höchsten Qualitätsstandard zu sichern. Erforderliche Modifikationen werden ohne vorherige Ankündigung vorgenommen. Technische Daten und Erscheinungsbild des Geräts können daher von den genannten Angaben oder Abbildungen abweichen. Technische Daten... -
Seite 11: Garantie
BEHRINGER Produkte sind nur über autorisierte Händler erhältlich. Distributoren und Händler sind keine Handlungsbevollmächtigten von BEHRINGER und haben keinerlei Befugnis, BEHRINGER in irgendeiner Weise, sei es ausdrücklich oder durch schlüssiges Handeln, rechtlich zu binden. Jede Vervielfältigung, bzw. jeder Nachdruck dieser Anleitung, auch auszugsweise, und jede Wiedergabe der Abbildungen, auch in verändertem Zustand, ist nur mit schriftlicher Zustimmung der Firma BEHRINGER International...
