130 WING COMPACT Quick Start Guide
WING COMPACT Overzicht
1. Inleiding
Gefeliciteerd met de aankoop van de baanbrekende WING COMPACT console. Lees deze Quick Start Guide (QSG) door om een overzicht te krijgen van de functionaliteit van
WING en bezoek behringer.com voor instructievideo's en handleidingen.
Voordat je begint
Het wordt aanbevolen om behringer.com te controleren op rmware-updates, aangezien er regelmatig nieuwe functies en bug xes worden uitgebracht.
Raadpleeg hoofdstuk 7 in deze QSG voor details over het updateproces.
Ons ontwikkelteam is benieuwd naar uw feedback op ideas.behringer.com en verrast u graag met nieuwe verbeteringen en functies.
SOURCE en Kanaal - een nieuwe routingbenadering
WING heeft een nieuwe manier geïntroduceerd om signaal SOURCES te labelen met namen, pictogrammen en kleur samen met hun fysieke parameters.
WING-SOURCES kunnen worden gevoed naar één of meerdere kanalen voor signaalverwerking of routing naar bussen of hoofdbussen. Ze kunnen ook direct worden
gepatcht naar elke fysieke uitgang wanneer er geen verwerking gewenst is, zoals bij opnamesetups, of wanneer audio wordt gedeeld met een andere console voor
onafhankelijke mixen.
2. SOURCES, kanalen, bussen en uitgangen
Externe SOURCES
Elke audio-ingang in de console wordt een SOURCE genoemd. Een ingang kan een analoog signaal zijn via de XLR of 6,35 mm (¼") TRS-connectoren op het
achterpaneel, of digitale signalen via StageConnect, USB, AES50, geïnstalleerde uitbreidingskaarten, enz.
WING-SOURCES bevatten de volgende informatie:
Identi cerende kenmerken zoals naam, kleur, pictogram en tags.
• •
• •
Fysieke kenmerken zoals versterking, demping, fase-omkering en fantoomvoeding.
• •
Mono/stereo/mid-side con guratie. Alle 40 kanalen op de console kunnen zowel mono- als stereosignalen verwerken. Analoge en digitale stereosignalen kunnen
in een enkel kanaal in de console worden gevoed. Zie Hoofdstuk 5 - ROUTING voor meer informatie.
Interne SOURCES
WING beschikt ook over gebruikerssignalen, gebruikerspatches en de oscillator die net als elke externe SOURCE kunnen worden gebruikt, maar in feite zijn het signalen die
van andere plaatsen in de audio-engine van de console worden gehaald.
2 Oscillatoren
Er zijn twee onafhankelijke mono-testtoongeneratoren die kunnen worden gecon gureerd voor sinusgolf, roze ruis of witte ruisuitvoer. Ze kunnen naar elk kanaal of
uitgang worden gerouteerd.
24 Gebruikerssignalen
Dit zijn signalen die zijn afgeleid van een van de 40 ingangskanalen, 8 aux-ingangskanalen, 16 bussen, 8 matrices of 4 hoofdbussen. Ze kunnen worden getapt van de
pre- of post-fader tap-punten van het respectieve kanaal, en dragen het linker- of rechterkanaal, of een som van beide.
24 Gebruikerspatches
Dit zijn ook signalen die rechtstreeks van een van de externe SOURCE signalen worden genomen. Gebruikerspatches stellen u in staat om stereocombinaties van ruwe
ingangssignalen te creëren die niet tot dezelfde SOURCE groep behoren. Mogelijke toepassingen zijn:
• •
Het combineren van twee signalen van verschillende SOURCE groep interfaces in een stereo- of mid-side-con guratie.
Het combineren van niet-aangrenzende signalen in een stereo- of mid-side-con guratie.
• •
Pas verschillende versterking toe op elk kanaal van een stereo- of mid-side-con guratie.
• •
Pas fantoomvoeding toe op slechts één kanaal van een stereo- of mid-side-con guratie.
• •
48 Mono/Stereo Ingangskanalen
De kanalen op WING COMPACT maken extreem krachtige en exibele verwerking van het SOURCE-audio mogelijk, voordat ze worden gemixt in bussen of hoofden.
Elk ingangskanaal kan een hoofd- of een alternatieve SOURCE bevatten. Ze kunnen de aanpassings eigenschappen van de SOURCE overnemen en automatisch de
mono- of stereo-con guratie van de SOURCE gebruiken.
In tegenstelling tot bij andere consoles, is er geen behoefte aan het koppelen van twee mono-kanalen in een stereo-paar - alle kanalen kunnen mono- of
stereosignalen verwerken.
Kanalaudio kan vervolgens naar bussen of hoofden worden gestuurd voor mixen, of het kan individueel worden getapt en rechtstreeks naar de uitgangen worden
gerouteerd.
16 Stereo Bussen en 4 Stereo Hoofdbussen
De 16 bussen worden meestal gebruikt voor e ectverwerking via sends, monitor mixes en het toepassen van groepsverwerking op submixes. Bussen kunnen worden
gevoed in de 4 hoofdbussen, naar de eerste 8 bussen of naar de 8 matrices. De 4 hoofdbussen kunnen alleen naar matrices of uitgangsbestemmingen worden
gestuurd.
8 Matrix Bussen
Matrixbussen hebben volledige verwerking en kunnen naar elke uitgangsbestemming worden gestuurd. Ze worden vaak gebruikt voor sub- of zonemixen die
verwerking of tijdafstemming nodig hebben. Matrixbussen kunnen worden aangedreven door aux- of hoofdbussen. Ze hebben ook twee extra directe ingangen die
kunnen worden genomen van een van de ingangskanalen, getapt voor- of na-fader.
Matrixbussen kunnen worden gebruikt om zogenaamde Mix-Minus-bussen te creëren, door fase-omkering d.w.z. het aftrekken van de directe ingangen van de
mix. Dit wordt vaak toegepast in uitzendsituaties wanneer een moderator alles behalve zijn eigen stem in de mix moet horen. Ze kunnen ook terug worden gevoed
in ingangskanalen.
3. Hardware Beschrijvingen

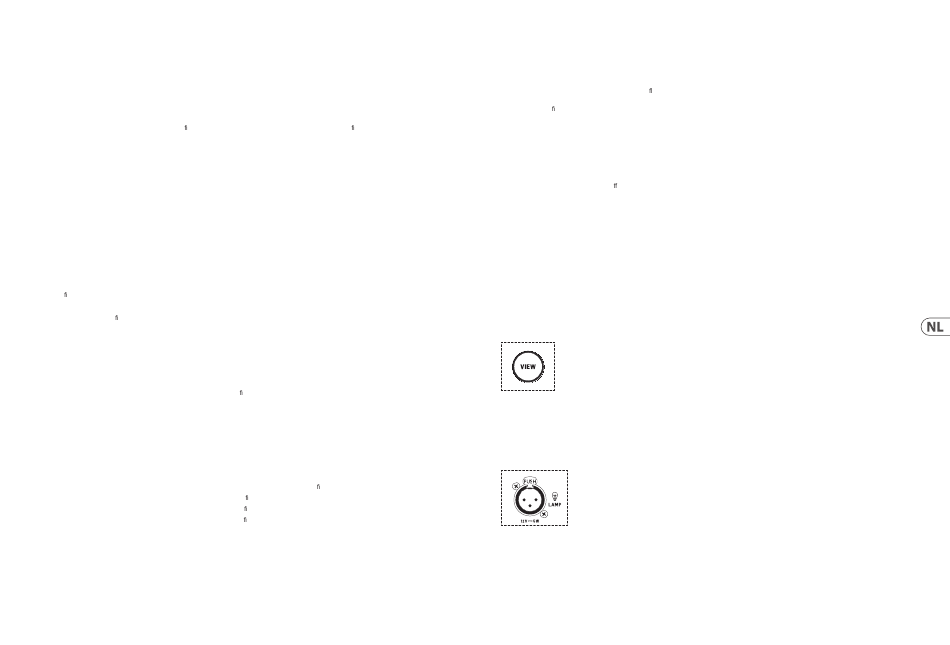

VIEW knoppen
Het indrukken van een van de VIEW knoppen zal het Main Display overschakelen naar een speciaal scherm voor de sectie waarop de knop werd ingedrukt. Het Main
Display zal vaak extra parameters, opties of informatie hebben die niet toegankelijk zijn vanaf het bovenpaneel alleen. Terwijl actief, zal elke VIEW knop groen
oplichten.
Sommige VIEW knoppen ondersteunen een druk-en-houd functie die toegang geeft tot een extra instellingenpagina. Bijvoorbeeld, het indrukken en vasthouden van
een van de fader bank VIEW knoppen opent het bewerkingsscherm waar kanalen en bussen kunnen worden herschikt op de fader lagen.
Lampvoet
De lampvoet boven de monitorsectie accepteert een standaard 12 V DC licht.
Quick Start Guide 131
