150 WING COMPACT Quick Start Guide
WING COMPACT Översikt
1. Introduktion
Grattis till köpet av den banbrytande WING COMPACT -konsolen. Läs igenom denna Snabbstartsguide (QSG) för att få en översikt av WINGs funktionalitet och besök
behringer.com för instruktionsvideor och guider.
Innan du börjar
Det rekommenderas att kontrollera behringer.com för rmware-uppdateringar, eftersom nya funktioner och bugg xar kommer att släppas regelbundet. Vänligen se
Kapitel 7 i denna QSG för detaljer om uppdateringsprocessen.
Vårt utvecklingsteam ser fram emot att läsa din feedback på ideas.behringer.com och överraska dig med nya förbättringar och funktioner.
SOURCE och Kanal – ett nytt sätt att dirigera
WING har introducerat ett nytt sätt att märka signal SOURCES med namn, ikoner och färg tillsammans med deras fysiska parametrar. WING SOURCES kan matas in i en
eller era kanaler för signalbehandling eller dirigering till bussar eller huvudbussar. De kan också kopplas direkt till någon fysisk utgång när ingen bearbetning önskas,
såsom i inspelningsuppställningar, eller när ljud delas med en annan konsol för oberoende mixar.
2. SOURCES, kanaler, bussar och utgångar
Externa SOURCES
Allt ljud som matas in i konsolen kallas en SOURCE. En ingång kan vara en analog signal via XLR eller 6,35 mm (¼") TRS-kontakter på bakpanelen, eller digitala signaler
via StageConnect, USB, AES50, installerade expansionskort, etc.
WING SOURCES inkluderar följande information:
• •
Identi erande egenskaper som namn, färg, ikon och taggar.
Fysiska egenskaper såsom gain, mute, fasomvändning och fantommatning.
• •
• •
Mono/stereo/mid-side kon guration. Alla 40 kanaler på konsolen kan bearbeta antingen mono- eller stereosignaler. Analoga och digitala stereosignaler kan
matas in i en enda kanal i konsolen. Se Kapitel 5 – ROUTING för mer information.
Interna SOURCES
WING har också Användarsignaler, Användarpatchar och Oscillatorn som kan användas precis som vilken extern SOURCE som helst, men de är faktiskt signaler som tas
från andra ställen i konsolens ljudmotor.
2 Oscillatorer
Det nns två oberoende mono testtongeneratorer som kan kon gureras för sinuston, rosa brus eller vitt brus. De kan dirigeras till vilken kanal eller utgång som helst.
24 Användarsignaler
Dessa är signaler som härstammar från någon av de 40 ingångskanalerna, 8 aux-ingångskanalerna, 16 bussarna, 8 matriserna eller 4 huvudbussarna. De kan tappas
från respektive kanals pre- eller post-fader tappunkter och bära antingen vänster eller höger kanal, eller en summa av båda.
24 Användarpatchar
Dessa är också signaler som tas direkt från någon av de externa källsignalerna. Användarpatchar låter dig skapa stereokombinationer av råa ingångssignaler som inte
tillhör samma Källgrupp. Möjliga tillämpningar är:
Kombinera två signaler från olika Källgruppsgränssnitt till en stereo- eller mid-side kon guration.
• •
• •
Kombinera icke-angränsande signaler till en stereo- eller mid-side kon guration.
Tillämpa olika gain på varje kanal i en stereo- eller mid-side kon guration.
• •
• •
Tillämpa fantommatning på endast en kanal i en stereo- eller mid-side kon guration.
48 Mono/Stereo Ingångskanaler
Kanalerna på WING COMPACT tillåter extremt kraftfull och exibel bearbetning av SOURCEudion, innan de mixas in i bussar eller huvuden. Varje Ingångskanal kan
rymma en Huvud- eller Alternativ SOURCE. De kan anta SOURCEns anpassningsegenskaper och automatiskt använda SOURCEns mono- eller stereokon guration.
Till skillnad från andra konsoler behöver du inte länka ihop två mono kanaler till ett stereopar — alla kanaler kan bearbeta mono- eller stereosignaler.
Kanalljudet kan sedan skickas till bussar eller huvuden för mixning, eller det kan tappas individuellt och dirigeras direkt till utgångarna.
16 Stereo Buses och 4 Stereo Main Buses
De 16 bussarna används vanligtvis för e ektbearbetning genom sändningar, monitorblandningar och tillämpning av gruppbearbetning på submixar. Bussarna kan
matas in i de 4 huvudbussarna, till de första 8 bussarna eller till de 8 matriserna. De 4 huvudbussarna kan endast skickas till Matriser eller Utgångsdestinationer.
8 Matrisbussar
Matrisbussarna har full bearbetning och kan skickas till vilken Utgångsdestination som helst. De används ofta för sub- eller zonblandningar som behöver bearbetning
eller tidsjustering. Matrisbussarna kan drivas av aux- eller huvudbussar. De har också två ytterligare Direkt Ingångar som kan tas från någon av Ingångskanalerna,
tappade pre- eller post-fader.
Matrisbussarna kan användas för att skapa så kallade Mix-Minus-bussar, genom att fasvända, dvs. subtrahera de Direkta Ingångarna från mixen. Detta tillämpas ofta i
sändningssituationer när en moderator ska höra allt utom sin egen röst i mixen. De kan också matas tillbaka till ingångskanalerna.
3. Beskrivningar av hårdvara

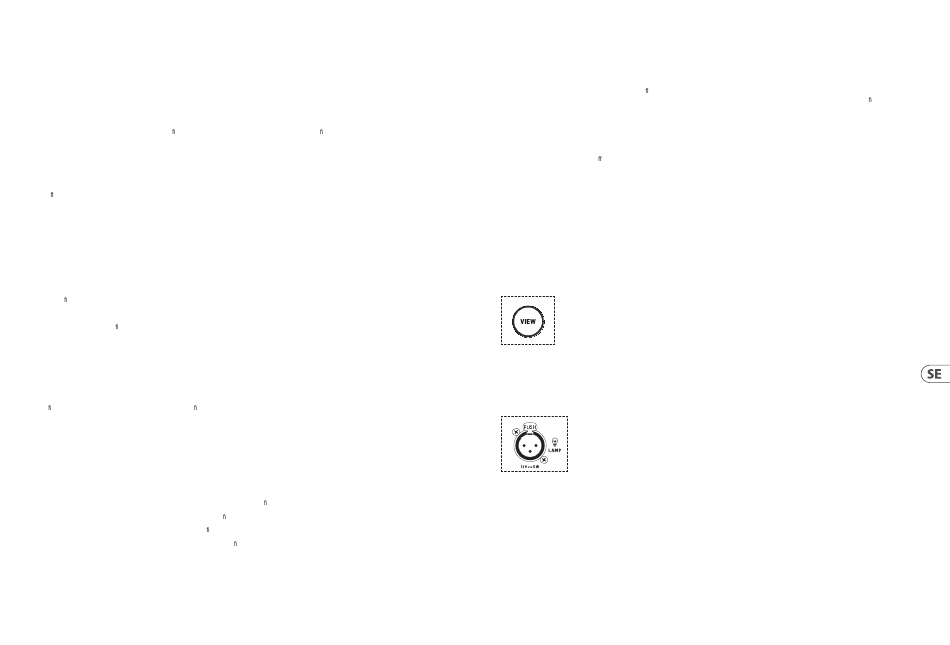

VIEW-knappar
Tryck på en av VIEW-knapparna byter huvudskärmen till en dedikerad skärm för den sektion knappen trycktes på. Huvudskärmen kommer ofta att ha ytterligare
parametrar, alternativ eller information som inte är tillgänglig från toppanelen ensam. Medan den är aktiv kommer varje VIEW-knapp att lysa grönt.
Vissa VIEW-knappar stöder en tryck-och-håll-funktion som ger tillgång till en extra inställningssida. Till exempel, genom att trycka och hålla någon av faderbankens
VIEW-knappar öppnas redigeringsskärmen där kanaler och bussar kan omarrangeras på faderlagren.
Lampsockel
Lampsockeln ovanför Monitoringssektionen accepterar en standard 12 V DC-lampa.
Quick Start Guide 151
