WING COMPACT Quick Start Guide

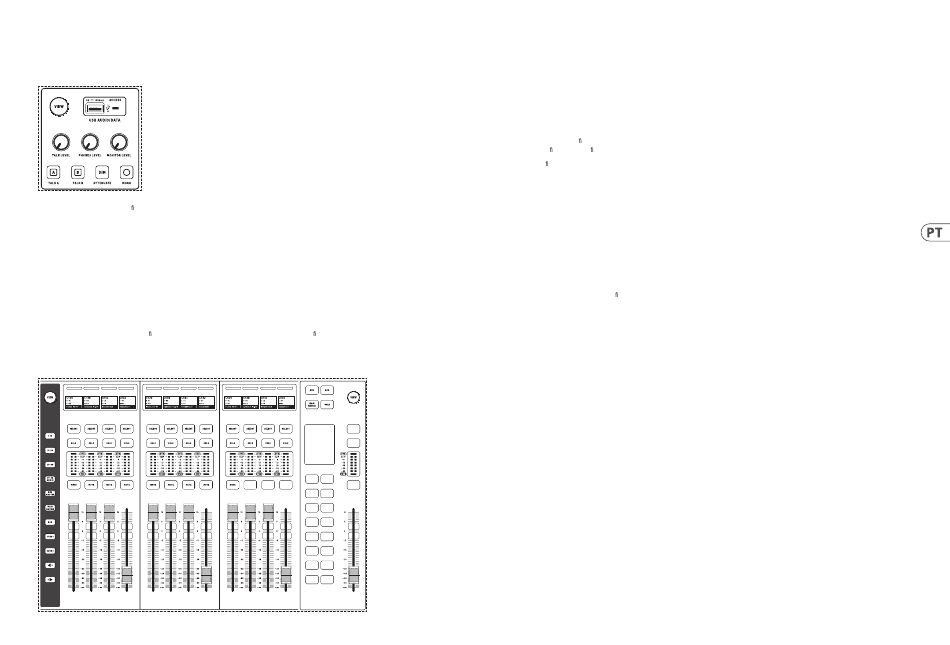

Visão Geral do WING COMPACT
Monitoramento/Talkback/USB
Um conector USB tipo A permite que um pen drive seja conectado diretamente no console para salvar ou carregar dados. Isso permite que você faça backup de seus
arquivos de show ou carregue sua con guração usual em um console WING alugado.
Esta conexão USB permite a gravação e reprodução de arquivos de áudio WAV de dois ou quatro canais. A porta também pode carregar um dispositivo portátil,
como um telefone ou tablet. Pen drives conectados à porta USB podem ser desconectados sempre que a luz ACCESS estiver apagada.
Botões dedicados controlam o nível de saída do fone de ouvido e do monitor dos ônibus MONITOR A e MONITOR B, respectivamente, encontrados no grupo de SOURCES
"Monitor" na tela ROUTING. Ambos os ônibus estéreo podem ser roteados para qualquer saída física.
Acionar o botão DIM reduz temporariamente o volume do monitor. O botão MONO soma o sinal do monitor para mono. Segurar o botão DIM silencia o monitor.
Segurar o botão MONO troca os sinais do monitor esquerdo e direito. Para usar os conectores de fone de ouvido no console, os sinais do monitor devem ser
roteados para as saídas correspondentes (estes são indicados com um símbolo de fone de ouvido na página de roteamento de saída, ou seja, Aux 7/8 para o console
WING COMPACT).
O nível do microfone de talkback pode ser ajustado através do botão TALK LEVEL e os botões TALK A e B enviam o sinal de talkback para diferentes destinos. O Canal
40 ou Aux 8 podem ser usados como canal de processamento para o sinal de talkback. O processamento pode ser aplicado conforme necessário. Qualquer entrada pode
ser atribuída ao canal de talkback selecionado.
Pressione o botão VIEW para controlar as con gurações do monitor, ajustar a quantidade de atenuação Dim, con gurar o roteamento para o microfone de talkback e
outros parâmetros.
Seções de Fader
O WING COMPACT possui duas seções de fader: a seção de canais de entrada e a seção de fader principal.
Canais de Entrada
Os 12 faders do lado esquerdo do console podem acomodar várias SOURCES: canais de entrada, canais auxiliares, ônibus, principais, matrizes, DCAs e bancos ou
camadas personalizáveis pelo usuário. Note que todos os bancos podem ser personalizados. USER1 e USER2 estão vazios por padrão.
Selecionar diferentes bancos de faders com os botões de camada/banco na área cinza à esquerda trará um novo conjunto de canais para a seção de faders de canais
de entrada. Se um banco especí co exceder a quantidade de faders físicos disponíveis na seção, as setas de deslocamento rolarão em blocos de quatro (ou 12 ou 8
dependendo da con guração de con guração) canais para acessar os restantes.
Para acessar a con guração do banco de faders, pressione e segure o botão VIEW. Para atribuir canais ao banco selecionado, arraste e solte-os das abas CHANNELS,
BUS/MAIN e DCA para a parte inferior da tela.
Fader Principal
A seção de fader principal do WING Compact é especialmente projetada para aplicações onde ajustes rápidos nos envios de ônibus são vitais. 16 teclas de atalho ativam
automaticamente o modo de envios no fader para o ônibus correspondente. Por exemplo, ao pressionar o botão "1", o fader de cada canal controla o nível de envio
para o ônibus 1.
Além dos 16 ônibus, esta seção também controla os 4 ônibus principais, 8 matrizes, 16 DCAs e bancos personalizáveis pelo usuário.
A tela mostra o que está sendo controlado atualmente pelo fader principal e cada um dos botões 1-16.
Por padrão, quando nenhum dos botões 1-16 está destacado, o fader principal controla o nível MAIN1, independentemente do estado dos botões BUS MASTER, DCA,
MAIN/MATRIX e USER. Isso pode ser alterado no menu SETUP>SURFACE.
• •
MAIN/MATRIX: os botões 1-4 controlam os envios para os ônibus principais de 1 a 4. "Sends on Faders" é ativado na seção de canais de entrada ao pressionar um
dos botões 1-4. Os envios de canais especí cos para o ônibus principal selecionado são ativados ao desmutar o respectivo canal. O fader correspondente controla o
nível de envio.
Segurar um dos botões 1-4 ativa o modo "spill" na seção de canais de entrada, de modo que os canais que estão sendo enviados para o ônibus principal selecionado
são mostrados nos faders de canais de entrada.
Os botões 9-16 controlam os envios para as matrizes 1-8. Pressionar um dos botões 9-16 ativa o modo spill para a matriz desejada. Segurar o botão ativa o modo "sends
on fader" para a matriz desejada. Note que apenas ônibus e ônibus principais podem ser enviados para matrizes.
Note que o nível de envio para os ônibus principais e o fader do canal são independentes. Quando nenhum dos botões 1-16 está aceso, cada fader controla o nível do canal
correspondente. Quando um dos botões 1-16 está aceso, cada fader controla o nível de envio correspondente para o ônibus principal ou matriz selecionada.
Para alterar se os envios no modo fader ou spill serão ativados ao pressionar os botões 1-16 uma vez e ao segurá-los, vá para:
SETUP>SURFACE>MAIN SPILL ON/OFF
SETUP>SURFACE>MATRIX SPILL ON/OFF
BUS MASTER: os botões 1-16 controlam cada um dos 16 ônibus. Pressionar um botão uma vez ativa o modo de envios no fader para o ônibus correspondente.
• •
Segurar o botão ativa o modo spill para o mesmo ônibus. Para alterar como cada modo é ativado, vá para:
SETUP>SURFACE>BUS SPILL ON/OFF
• •
DCA: os botões 1-16 ativam o modo spill para cada um dos DCAs correspondentes. Os canais podem ser atribuídos a um DCA pressionando o botão DCA na seção
master, em seguida, pressionando um dos botões 1-16, segurando o botão SELECT na seção master, navegando pelos bancos de faders desejados nos canais de
entrada e pressionando SELECT nos canais desejados. Alternativamente, um canal pode ser atribuído a um DCA através de HOME>TAGS.
• •
USER: até 20 controles diferentes podem ser atribuídos aos botões 1-16 na seção master. Para fazer isso, segure o botão VIEW. 5 camadas de 4 botões cada estão
disponíveis à esquerda da tela. As camadas podem ser navegadas com as setas no canto superior esquerdo. Cada camada é atribuída aos seguintes botões:
CAMADA 1: USER 1-4
• •
• •
CAMADA 2: USER 5-8
CAMADA 3: USER 9-12
• •
• •
CAMADA 4: USER 13-16
CAMADA 5: MAIN/MATRIX 5-8
• •
