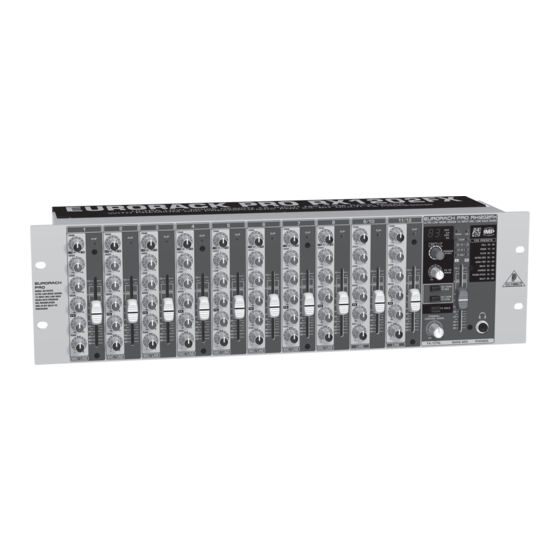

- Seite 1 Bedienungsanleitung EURORACK PRO RX1202FX Premium 12-Input Mic/Line Rack Mixer with XENYX Mic Preamplifiers, British EQ's and Multi-FX Processor...
-
Seite 2: Inhaltsverzeichnis
4. Installation .............. 12 4.1 Netzanschluss ..............12 4.2 Audioverbindungen ............12 5. Technische Daten............. 13 Danke Herzlichen Glückwunsch! Mit dem EURORACK PRO RX1202FX von BEHRINGER haben Sie ein Mischpult erworben, das trotz seiner kompakten Ausmaße sehr vielseitig ist und hervorragende Audioeigenschaften aufweist. -
Seite 3: Wichtige Sicherhteitshinweise
EURORACK PRO RX1202FX Bedienungsanleitung HAFTUNGSAUSSCHLUSS Erdungskontakt dient Ihrer Sicherheit. Falls das Wichtige mitgelieferte Steckerformat nicht zu Ihrer Steckdose Sicherhteitshinweise TECHNISCHE DATEN UND ERSCHEINUNGSBILD passt, wenden Sie sich bitte an einen Elektriker, damit die KÖNNEN UNANGEKÜNDIGT GEÄNDERT WERDEN. Steckdose entsprechend ausgetauscht wird. -
Seite 4: Einführung
Sie das Gerät einschalten. Achten Sie stets auf eine ange-messene Lautstärke. Pegelkontrolle des Gesamt-Mixes zur An passung an die nachfolgenden Geräte wie z. B. Recorder/Frequenzweiche/Verstärkerendstufe. Die Oberfläche der BEHRINGER Mischpulte ist optimal auf diese Aufgaben abgestimmt und so gestaltet, dass Sie den Signalweg leicht nachvollziehen können. -
Seite 5: Das Handbuch
Bitte wenden Sie sich direkt bestimmten Themen benötigen, so besuchen Sie bitte unsere Website unter an den BEHRINGER-Händler, bei dem Sie Ihr Gerät gekauft haben. Falls Ihr http://behringer.com. Auf den Informations seiten zu unseren Produkten sowie BEHRINGER-Händler nicht in der Nähe ist, können Sie sich auch direkt an... -
Seite 6: Kanal-Fader
EURORACK PRO RX1202FX Bedienungsanleitung LINE IN Der MON-Weg ist - der Name impliziert es bereits- zur Verwendung als Monitorweg gedacht. Für diese Anwendung ist es wichtig, dass der Regler Jeder Monoeingang verfügt auch über einen symmetrischen Line-Eingang, pre-Fader, also unabhängig von der Fader-Position arbeitet. Daher eignet der als 6,3-mm Klinkenbuchse ausgeführt ist. -
Seite 7: Das Anschlussfeld Der Main-Sektion
2.3 Das Anschlussfeld der Main-Sektion (z. B. CD-Player, Tape Deck usw.). Sie können sie auch als Stereo-Line-Eingang nutzen, an den auch die Ausgänge eines zweiten EURORACK oder des BEHRINGER ULTRALINK PRO MX882 angeschlossen werden können. Wenn Sie den Tape Input mit einem HiFi-Verstärker mit Quellen wahl schalter verbinden, können Sie auf einfachste Weise zusätzliche Quellen abhören (z. -
Seite 8: Die Main-Sektion
EURORACK PRO RX1202FX Bedienungsanleitung POWER ◊ Erhält das angeschlossene Effektgerät kein Eingangs signal, ist möglicherweise keiner der FX-Regler aufgedreht. Das gilt Die blaue POWER-LED leuchtet, wenn das Gerät mit dem Netz verbunden und auch für den eingebauten Effekt prozessor. bertriebsbereit ist. -
Seite 9: Digitaler Effektprozessor
EURORACK PRO RX1202FX Bedienungsanleitung 2.6 Spannungsversorgung, CD/TAPE TO MIX Phantomspeisung und Sicherung Wenn der CD/TAPE TO MIX-Schalter gedrückt ist, wird der CD/Tape-Eingang auf den Main Mix geschaltet und dient somit als zusätzlicher Eingang SICHERUNGSHALTER / IEC-KALTGERÄTEBUCHSE für Bandeinspielungen, MIDI-Instrumente oder sonstige Signalquellen, die keiner weiteren Bearbeitung bedürfen. -
Seite 10: Anwendungen
EURORACK PRO RX1202FX Bedienungsanleitung 3. Anwendungen 3.1 Aufnahme-Studio TRUTH B200A Keyboard MIDI sound module HPS3000 B-2 Pro MD Recorder HPS3000 V-Amp 3 Laptop F-Control FCA202 Mini Amp Amp 800 Electric Guitar Abb. 3.1: Der RX1202FX im Recording-Studio Aufnahme und Wiedergabe: Auch wenn die meisten Aufgaben in einem Studio mittlerweile mit dem Computer erledigt werden können, stellt das Mischpult ein unverzichtbares... -
Seite 11: Live-Beschallung
EURORACK PRO RX1202FX Bedienungsanleitung 3.2 Live-Beschallung VP1520 Keyboard Electric Guitar VIRTUE VT250FX Drum Machine EP2000 COMPOSER PRO-XL MDX2600 HPS3000 CD Player MD Recorder XM8500 EP2000 VIRTUALIZER 3D FX2000 BX4500H EUROLIVE F1220A Electric Bass BB410 Abb. 3.2: RX1202FX Live-Anwendung... -
Seite 12: Installation
EURORACK PRO RX1202FX Bedienungsanleitung Diese Abbildung zeigt einen typischen Aufbau für eine Live-Beschallung. An die Monokanäle des RX1202FX werden zwei Gesangsmikrofone und die Ausgänge je eines Gitarren- und eines Bassverstärkers angeschlossen. Ein Keyboard und ein Drum Computer werden an die Stereokanäle angeschlossen. -
Seite 13: Technische Daten
EURORACK PRO RX1202FX Bedienungsanleitung 5. Technische Daten Monoeingänge Ausgänge MIC (IMP Invisible Mic Preamp) AUX SENDS (FX) XLR, elektr. symmetriert 6,3-mm-Stereoklinke, impedanz-symmetrisch Mic E.I.N. (20 Hz - 20 kHz) Impedanz ca. 240 Ω symmetrisch, @ 0 Ω Quellwiderstand -132 dB / -134 dB A-gewichtet ca. - Seite 14 EURORACK PRO RX1202FX Bedienungsanleitung Main Mix-Systemdaten Rauschen Main Mix @ -∞, -98 dB / -101 dB A-gewichtet Kanal-Fader -∞ Main Mix @ 0 dB, -85 dB / -88 dB A-gewichtet Kanal-Fader -∞ Main Mix @ 0 dB, -77 dB / -80 dB A-gewichtet Kanal-Fader @ 0 dB Ausblenddämpfung...
- Seite 15 EURORACK PRO RX1202FX Bedienungsanleitung...
