100 WING COMPACT Quick Start Guide
Visão Geral do WING COMPACT
METERS

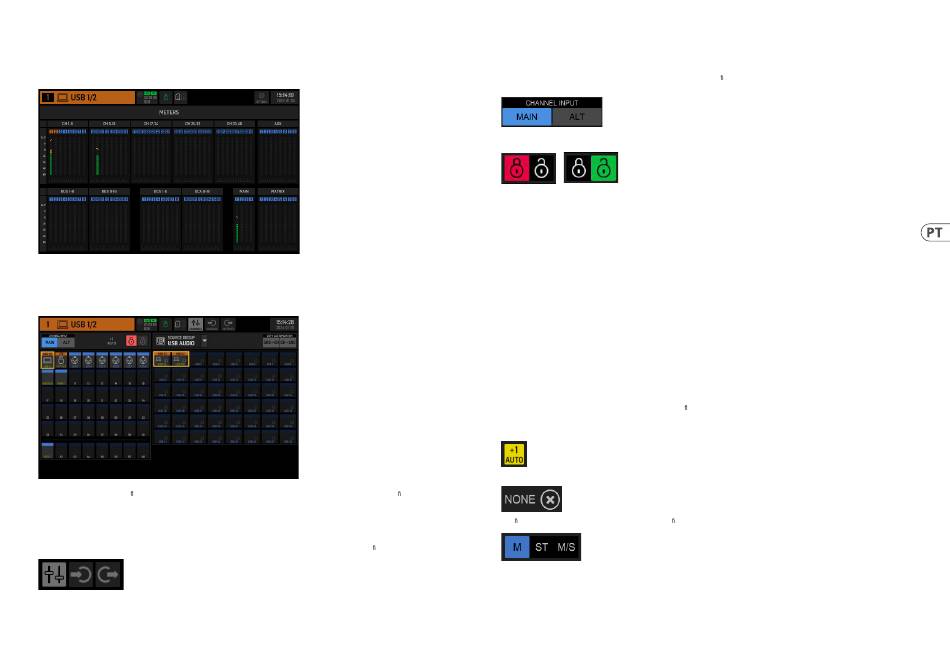

A tela METERS exibe medidores de nível e status de mute para todos os caminhos de sinal no console. Os medidores de nível são agrupados de acordo: 40 canais de
entrada, 8 canais aux, 16 ônibus (auxiliares), 16 DCAs, 4 ônibus principais e 8 ônibus de matriz. Esta tela também oferece um atalho rápido para dar zoom em qualquer
um dos grupos de canais acima para controle ou edição, apenas tocando nele.
ROUTING
WING permite opções de roteamento exíveis: cada SOURCE pode ser roteada para cada canal ou saída física. O patching de SOURCES e saídas é con gurado na
tela ROUTING.
As mesmas edições podem alternativamente ser feitas na seção INPUT de cada canal dentro da tela HOME.
Canais
Três botões no canto superior direito da tela selecionam os canais, entradas físicas ou saídas para edição. O primeiro botão controla a con guração do canal.
O menu "CHANNEL INPUT" controla se a entrada principal ou alternativa do canal será con gurada. Isso segue o conceito de um console inline, onde um único canal
pode ter duas entradas permanentemente patcheadas e alternadas de acordo com as necessidades do usuário.
Antes de editar, o ícone de desbloqueio deve ser clicado. Quando aceso em verde, a edição está disponível. Quando aceso em vermelho, a edição está bloqueada.
A metade esquerda da tela exibirá os 40 canais de entrada e 8 ônibus auxiliares. A metade direita da tela exibirá as SOURCES disponíveis que podem ser roteadas para
os canais à esquerda.
Após clicar no canal desejado, a SOURCE que aciona esse canal pode ser escolhida na metade direita da tela. Ao clicar no menu suspenso "SOURCE GROUP", você pode
escolher entre as seguintes SOURCES físicas no painel traseiro do console ou ônibus:
LOCAL IN: 24 entradas físicas de microfone ou linha.
• •
• •
AES/EBU IN: duas entradas digitais AES/EBU.
AES50A/AES50B/AES50C: três portas AES50.
• •
• •
USB AUDIO: o console pode ser usado como uma interface USB com 48 canais de entrada e saída.
• •
EXP CARD: até 64 entradas dependendo das placas de expansão instaladas.
MODULE: até 64 entradas via cartões DANTE e SoundGrid estão disponíveis.
• •
• •
BUS: cada um dos 16 ônibus (estéreo).
MAIN: cada um dos 4 ônibus principais (estéreo).
• •
• •
MATRIX: cada um dos 8 ônibus de matriz (estéreo).
OSCILLATOR: dois osciladores de ruído branco, ruído rosa ou onda senoidal.
• •
• •
STAGE CONNECT: 32 canais de áudio digital a 48kHz e 24 bits via o conector XLR.
• •
USB PLAYER: 4 canais do player USB (porta Tipo A) no painel frontal. Os arquivos devem ser áudio .wav não compactado.
USER SIGNAL: sinais que podem ser derivados de diferentes pontos no uxo de sinal de canais de entrada, ônibus, ônibus principais ou ônibus de matriz, ou
• •
SOURCES repatcheadas através de qualquer um dos 24 patches de usuário.
Ao patchear vários canais adjacentes, clicar no botão "+1 AUTO" seleciona automaticamente o próximo canal do console para uma atribuição de entrada mais rápida.
Para limpar a entrada de um canal, clique em "NONE".
A con guração mono, estéreo ou mid-side de cada canal pode ser con gurada através dos botões M, ST e M/S.
Quick Start Guide 101
