- Seite 1 Bedienungsanleitung Version 1.1 Februar 2001 www.behringer.com...
-
Seite 2: Sicherheitshinweise
PRO MIXER DX1000 SICHERHEITSHINWEISE ACHTUNG: Um eine Gefährdung durch Stromschlag auszuschlie- ßen, darf die Geräteabdeckung bzw. Geräterückwand nicht abgenommen werden. Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden. WARNUNG: Um eine Gefährdung durch Feuer bzw. Stromschlag auszuschließen, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. - Seite 3 Ich möchte mich gerne bei allen bedanken, die den DX1000 erst möglich gemacht haben. Alle haben ihren persönlichen Beitrag geleistet, angefangen bei den Entwicklern über die vielen anderen Mitarbeiter in unserer Firma bis zu Ihnen, dem BEHRINGER-Anwender. Freunde, es hat sich gelohnt!
-
Seite 4: Blockschaltbild

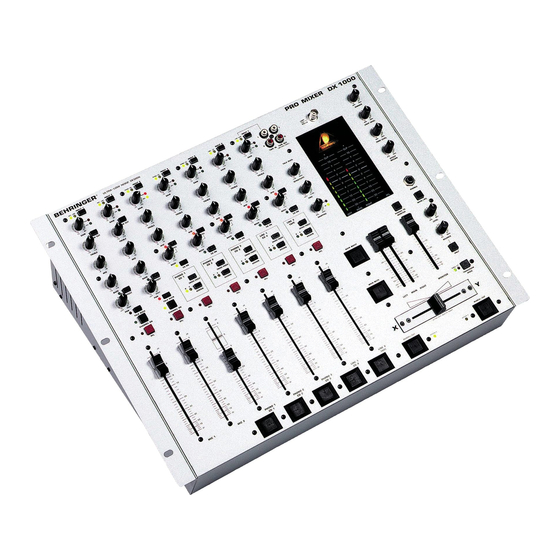

PRO MIXER DX1000 BLOCKSCHALTBILD... - Seite 5 PRO MIXER DX1000 PRO MIXER Professionelles DJ-Mischpult mit insgesamt fünf doppelt belegbaren Stereokanälen für 10 Stereoquellen s Zwei extrem hochwertige Mikrofonkanäle mit Peak-LED und Effektausspielweg s Hochpräzise Phono-Vorverstärker für eine definierte Basswiedergabe und kristallklaren Sound s Ultra-musikalischer 3-Band-Equalizer in allen Kanälen mit eigenem Bypass-Schalter und Kill-Schaltern für den Bass-EQ gibt Ihnen eine unglaubliche Kreativität s Extrem rauscharmes ULN-(Ultra Low Noise) Design vergleichbar mit professionellen Studiomischpulten s Auswechselbarer, extrem hochwertiger Crossfader...
-
Seite 6: Inhaltsverzeichnis
PRO MIXER DX1000 INHALTSVERZEICHNIS 1. DAS HANDBUCH ........................7 1.1 Terminologie ............................ 7 2. DER DX1000 IM ÜBERBLICK ....................7 2.1 Hochpräzise Main- und PFL-Aussteuerungsanzeigen ..............8 2.2 Wie setzen Sie Ihren DX1000 ein? ....................8 2.3 Netzteil ............................8 2.4 Umbau zum Desktop-Mischer ...................... -
Seite 7: Das Handbuch
PRO MIXER DX1000 1. DAS HANDBUCH Wir alle wissen, dass das Lesen von Anleitungen ganz schön langweilig sein kann, und wahrscheinlich brennen Sie schon voller Ungeduld darauf, Ihr neues Mischpult DX1000 einzusetzen, wenn Sie es nicht schon getan haben! Natürlich kann man mit einem gewissen Grundwissen im Bereich Audio-Equipment das Pult aufbauen und benutzen, aber ohne eine Beschreibung seiner “höheren”... -
Seite 8: Hochpräzise Main- Und Pfl-Aussteuerungsanzeigen
PRO MIXER DX1000 Stereokanäle für Musiksignale. Die Mikrofonkanäle können dabei direkt auf die Summe (Main Mix) geroutet werden, während die Musikkanäle einer von zwei Stereo-Submischungen oder -Subgruppen zugewiesen werden müssen, die wir mit X und Y bezeichnen. Schließlich übernimmt ein extrem linear arbeitender und vom Anwender einstellbarer VCA-Crossfader die Mischung der X- und Y-Signale, die auf die Summe gelegt werden. -
Seite 9: Garantie
Tagen nach Kaufdatum zu, da Sie sonst Ihren erweiterten Garantieanspruch verlieren. Sie finden die Seriennummer Ihres DX1000 auf der Mischpultrückseite. Alternativ ist auch eine Online-Registrierung über unsere Internet-Seite (www.behringer.com) möglich. 2.6 Auslieferung Der PRO MIXER wurde im Werk sorgfältig verpackt, um einen sicheren Transport zu gewährleisten. Weist der Karton trotzdem Beschädigungen auf, überprüfen Sie bitte sofort das Gerät auf äußere Schäden. -
Seite 10: Pegeleinstellung Mit Hilfe Der Pfl-Funktion
Betrieb und verhindert so das Übersprechen von anderen Signalen in den Mikrofonkanal, was die Klangqualität des Mixes beeinträchtigen könnte. Mit einer Kombination aus Kompressor und Noise Gate erzielt man in den meisten Fällen die besten Ergebnisse. BEHRINGER bietet Ihnen übrigens eine ganze Reihe von ausgezeichneten, interaktiven Dynamikprozessoren an. -
Seite 11: Effekte
PRO MIXER DX1000 ist das genaue Gegenstück zur traditionellen Channel Mute-Funktion bei herkömmlichen Aufnahmemischpulten). Die Mic-Kanäle werden zu den Tape-Ausgängen auf der Rückseite des DX1000 geroutet, jedoch nicht zu den mit “WITHOUT VOICE” bezeichneten Tape-Ausgängen links von der Pegelanzeige. Bei den Fadern des DX1000 handelt es sich um qualitativ hochwertige, logarithmische Fader von Panasonic, die einen absolut gleichmäßigen Regelverlauf selbst bei niedrigen Pegeln ermöglichen –... -
Seite 12: Pegeleinstellung
PRO MIXER DX1000 Ein Mix kann bis zu drei Plattenspielersignale (Kanäle 3 bis 5) und zwei Sampler beinhalten (für DJs) oder vier CD-Player und ein Stereo-Tape-Deck (Rundfunkstudio). Line-Signale können an einen beliebigen Line-Eingang angeschlossen werden, d.h. an Kanal 7 könnten Sie beispielsweise auch einen zusätzlichen CD-Player anschließen. -
Seite 13: Ausgangssignal
PRO MIXER DX1000 Der Equalizer ist besonders dann eine große Hilfe, wenn zwei oder mehr Musikstücke mit überlappenden Frequenzbereichen abgespielt werden. Gerade im Bassbereich kann es zu Phasenauslöschungen kommen, wodurch sich der Sound in diesem Bereich verschlechtert. Abhilfe schaffen Sie, indem Sie bei allen Tracks bis auf einen den Bass herausdrehen (BASS-Regler vollständig nach links). -
Seite 14: Hauptaudioausgänge ("Master")
PRO MIXER DX1000 Bei Verwendung von zwei Mikrofonen müssen zur Einstellung des SENSITIVITY-Werts beide Mikrofonkanäle aktiviert sein. Die Talkover-Funktion lässt sich natürlich auch für das sog. MC-ing einsetzen. Für das Rappen ist sie allerdings nicht so gut geeignet, da hier der Sprechgesang eher parallel zur Musik läuft (außer Sie wählen einen recht geringen Damping-Wert). -
Seite 15: Main/Tape-Ausgänge
PRO MIXER DX1000 d.h. sie verbleiben in ihrer momentanen Stellung, bis Sie sie erneut betätigen. Die großen Taster rasten nicht ein, sondern geben nur einen Impuls ab, solange Sie sie mit dem Finger (o.ä.) tatsächlich gedrückt halten, ähnlich wie die Tasten eines MIDI-Keyboards. Für das Transforming sind sie daher ideal geeignet, und Sie werden sicherlich schnell mit ihrer Bedienung vertraut sein. -
Seite 16: Effekt-Return
PRO MIXER DX1000 6.6 Effekt-Return Der Effekt-Return-Weg ist stereo ausgelegt und speist ein Line-Signal (max. Verstärkung 30 dB) direkt in den Mix ein. Der Pegel wird mit Hilfe des EFFECT RETURN-Reglers bestimmt. An diesen Eingang können Sie das Ausgangssignal eines Mono- oder Stereoeffektgeräts anschließen (vgl. Kapitel 10 “ANSCHLÜSSE”). -
Seite 17: Pfl-Dauerbetrieb - Verwendung Des Pfl-Busses Als Abhörsubgruppe
PRO MIXER DX1000 MÖGLICHKEIT 2 : Durch Drücken des SPLIT-Schalters wird der PFL/MAIN-Schalter außer Betrieb gesetzt. Stattdessen wird der BALANCE-Regler aktiviert. Die Kopfhörermischung ist jetzt mono und nicht mehr stereo, und der BALANCE-Regler bestimmt das Mischungsverhältnis zwischen den PFL- und Main-Mix-Signalen, was Ihnen die interessante Möglichkeit eröffnet, sowohl das Ausgangs- (MAIN) als auch Eingangssignale (PFL) gleichzeitig über die Kopfhörer zu hören. -
Seite 18: Sound-To-Light
PRO MIXER DX1000 Die Fernsteuerung bietet rein ergonomische Vorteile: Sie müssen sich nicht über das Pult beugen, um eine Audiodatei, ein Jingle oder eine Musik-CD abzuspielen. Aus Gründen der Übersichtlichkeit empfiehlt es sich, die REMOTE- CONTROL-Taster des DX1000 jeweils dem Gerät zuzuweisen, dessen Audiosignal in den darrüberliegenden Kanal eingespeist wird. -
Seite 19: Audioverbindungen
PRO MIXER DX1000 AC Power In. Dies ist der Anschlussbuchse für die Verbindung mit dem mitgelieferten Steckernetzteil. Verbinden Sie das Netzteil zuerst mit dem Pult, dann mit der Stromversorgung. Und auf der Vorder-Seite: Tape In. RCA Cinch-Buchsen. Tape Out (without voice). RCA Cinch-Buchsen. Phones. - Seite 20 PRO MIXER DX1000 Abb. 10.2: Un-/symmetrische Klinken- und symmetrische XLR-Stecker Abb. 10.3: Insert Send/Return Stecker 10. ANSCHLÜSSE...
-
Seite 21: Crossfader-Einstellung
PRO MIXER DX1000 11. CROSSFADER-EINSTELLUNG Auf der Hauptplatine befinden sich zwei mit einem kleinen Schraubendreher einstellbare Potis. Diese Potis sind mit OVERLAP und SLOPE gekennzeichnet. Sie erreichen die Hauptplatine, indem Sie den Boden Ihres DX1000 entfernen. Bitte haben Sie Verständnis dafür, dass Ihr Garantieanspruch erlischt, sobald Sie die erste Schraube des Gehäuses gelöst haben! Vielleicht warten Sie noch ein Jahr mit den Modifikationen. -
Seite 22: Technische Daten
Gewicht (ohne Netzteil) 6,5 kg Die Fa. BEHRINGER ist stets bemüht, den höchsten Qualitätsstandard zu sichern. Erforderliche Modifikationen werden ohne vorherige Ankündigung vorgenommen. Technische Daten und Erscheinungsbild des Geräts können daher von den genannten Angaben oder Abbildungen abweichen. 12.TECHNISCHE DATEN... -
Seite 23: Garantie
(Kunde des Vertragshändlers) geleistet und ist nicht übertragbar. mit dem Gerät die Kopie der Originalrechnung bzw. der Außer der Firma BEHRINGER ist kein Dritter (Händler etc.) berechtigt, Kassenbeleg, den der Händler ausgestellt hat, vorgelegt wird. Garantieversprechen für die Firma BEHRINGER abzugeben.
