WING COMPACT Quick Start Guide
Visão Geral do WING COMPACT

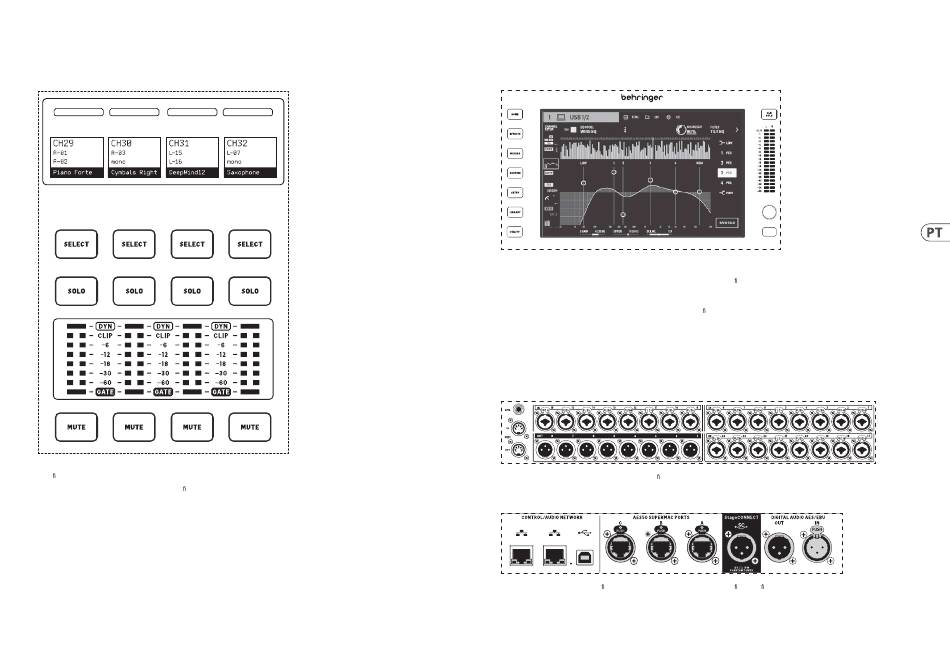

Scribble strips, meters, select
Cada faixa de fader possui uma mini tela de exibição chamada scribble strip. Isso indicará informações sobre o número atual do canal/ônibus, nome e um ícone para
identi car rapidamente qual canal está sendo controlado pelo fader e botões associados.
Uma barra de cores acima do scribble strip permite a identi cação visual rápida de grupos de canais relacionados. Os detalhes do scribble strip e as opções da barra
de cores podem ser editados na tela HOME do canal selecionado, na guia ICON/COLOR. A SOURCE do sinal do canal também pode ser indicada no scribble strip quando
ativada (SETUP>SURFACE>SHOW SOURCE ON SCRIBBLE).
Pressionar o botão SELECT direciona o foco de controle do Display Principal para aquele canal ou ônibus. Apenas um botão SELECT pode estar ativo de cada
vez. Pressionar SELECT novamente (quando o canal já está selecionado) retornará a exibição para a página inicial do canal ou página de inserção de um ônibus
(SETUP>SURFACE>SEL DBL CLICK) para ajustar rapidamente os parâmetros do canal ou inserir/efeito.
O botão SOLO isolará aquele canal para monitoramento, juntamente com quaisquer outros canais ou ônibus que estão soloed. O botão MUTE silencia o canal
atualmente atribuído àquela faixa.
Os medidores de nível estéreo fornecem informações de nível de entrada, de -60 dB a Clip. O LED DYNAMICS acenderá sempre que o limite do processador dinâmico for
excedido, acionando o compressor/expansor. Da mesma forma, o LED GATE acenderá sempre que o sinal de entrada cair abaixo do limite do noise gate.
Main Display
A maioria dos controles do WING pode ser editada através do Main Display de tela sensível ao toque de 10". Os sete botões à esquerda do display e os botões VIEW
localizados em cada seção principal do painel superior permitem o acesso a diferentes telas de con gurações. Uma visão geral de cada tela é apresentada no Capítulo 5.
Os seis botões abaixo do display permitem ajustes de parâmetros dos itens mostrados na parte inferior da tela atual. Estes são botões sensíveis ao toque que
destacarão elementos na tela assim que o botão associado for tocado. Um sétimo botão adicional à direita do display pode ser usado para controle dependente de
contexto, tocando primeiro em um item no Main Display, permitindo ajustes mais nos em comparação com a movimentação de botões ou faders virtuais. Um botão
multiuso abaixo do sétimo botão funciona de maneira semelhante, dependendo da tela atual. Por exemplo, ele pode ser usado como um tap tempo ao editar efeitos
de delay.
O grande medidor estéreo exibirá os níveis do ônibus principal ou do ônibus solo. O botão CLR SOLO liberará todos os canais e ônibus que estão ativos no ônibus solo.
4. Painel Traseiro
Analog I/O, MIDI e GPIO
As conexões analógicas do painel traseiro incluem 24 pré-ampli cadores de microfone da série Midas PRO com conectores combo jack e 8 saídas XLR.
Os jacks MIDI IN e OUT de 5 pinos permitem controle MIDI externo, e um jack TRS de ¼" para dois GPIOs permitem comandos básicos de entrada e saída.
ETHERNET/AES50/Control/StageConnect
Um par de portas Ethernet permite a con guração de uma rede via roteador para controle com o ou sem o usando um dos aplicativos de controle em um
computador ou dispositivo móvel.
