WING COMPACT Quick Start Guide
Descripción General de WING COMPACT

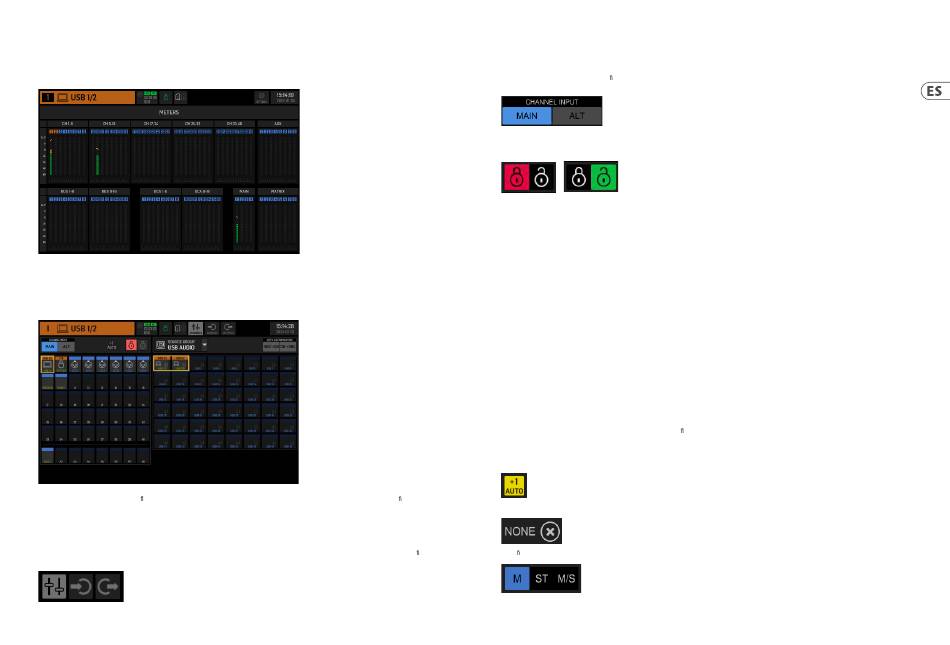

METERS (Medidores)
La pantalla METERS muestra medidores de nivel y los indicadores de mute para todas las rutas de señal en la consola. Los medidores de nivel están agrupados de la
siguiente manera: 40 canales de entrada, 8 canales auxiliares, 16 buses (auxiliares), 16 DCAs, 4 buses principales y 8 buses de matriz.
Esta pantalla también ofrece un acceso rápido para ampliar cualquier grupo de canales mencionado anteriormente para control o edición, simplemente tocándolo.
ROUTING (Enrutamiento)
WING permite opciones de enrutamiento exibles: cada fuente puede enviarse a cada canal o salida física. La asignación de fuentes y salidas se con gura en la pantalla
de ROUTING.
Los mismos cambios también pueden hacerse en la sección INPUT de cada canal dentro de la pantalla de HOME.
Canales
Tres botones en la esquina superior derecha de la pantalla seleccionan los canales, entradas físicas o salidas para la edición. El primer botón controla la con guración
del canal.
El menú "CHANNEL INPUT" controla si se con gura la entrada principal o alternativa del canal. Esto sigue el concepto de una consola inline, donde un solo canal puede
tener dos entradas conectadas permanentemente y pueden cambiarse según las necesidades del usuario.
Antes de editar, se debe hacer clic en el ícono de desbloqueo. Cuando está iluminado en verde, la edición está disponible. Cuando está iluminado en rojo, la edición
está bloqueada.
La mitad izquierda de la pantalla mostrará los 40 canales de entrada y 8 buses auxiliares. La mitad derecha de la pantalla mostrará las fuentes disponibles que se
pueden enrutar a los canales de la izquierda.
Después de hacer clic en el canal deseado, en la mitad derecha de la pantalla se puede elegir la fuente que alimentará ese canal. Al hacer clic en el menú desplegable
"SOURCE GROUP", puede elegir entre las siguientes fuentes físicas en el panel trasero de la consola o buses:
LOCAL IN: ocho entradas físicas de micrófono
• •
• • AUX IN: ocho entradas de línea auxiliares físicas
AES/EBU IN: dos entradas digitales AES/EBU
• •
• • AES50A/AES50B/AES50C: tres puertos AES50
• • USB AUDIO: la consola puede utilizarse como interfaz USB con 48 canales de entrada y salida.
EXP CARD: hasta 64 entradas dependiendo de las tarjetas de expansión instaladas.
• •
• • MODULE: hasta 64 entradas a través de tarjetas DANTE y SoundGrid
BUS: cada uno de los 16 buses (estéreo)
• •
• • MAIN: cada uno de los 4 buses principales (estéreo)
MATRIX: cada uno de los 8 buses de matriz (estéreo)
• •
• • OSCILLATOR: dos osciladores de ruido blanco, ruido rosa u onda sinusoidal
• • STAGE CONNECT: 32 canales de audio digital a 48kHz y 24 bits a través del conector XLR
USB PLAYER: 4 canales del reproductor USB (puerto tipo A) en el panel frontal. Los archivos deben ser de audio .wav sin comprimir.
• •
• • USER SIGNAL: señales que pueden derivarse de diferentes puntos en el ujo de señal de los canales de entrada, buses, buses principales o buses de matriz, o fuentes
conectadas a través de cualquiera de los 24 parches de usuario.
Al parchear múltiples canales adyacentes, hacer clic en el botón "+1 AUTO" selecciona automáticamente el siguiente canal de la consola para una asignación de
entradas más rápida.
Para borrar la entrada de un canal, haga clic en "NONE".
La con guración mono, estéreo o mid-side de cada canal se puede elegir mediante los botones M, ST y M/S.
