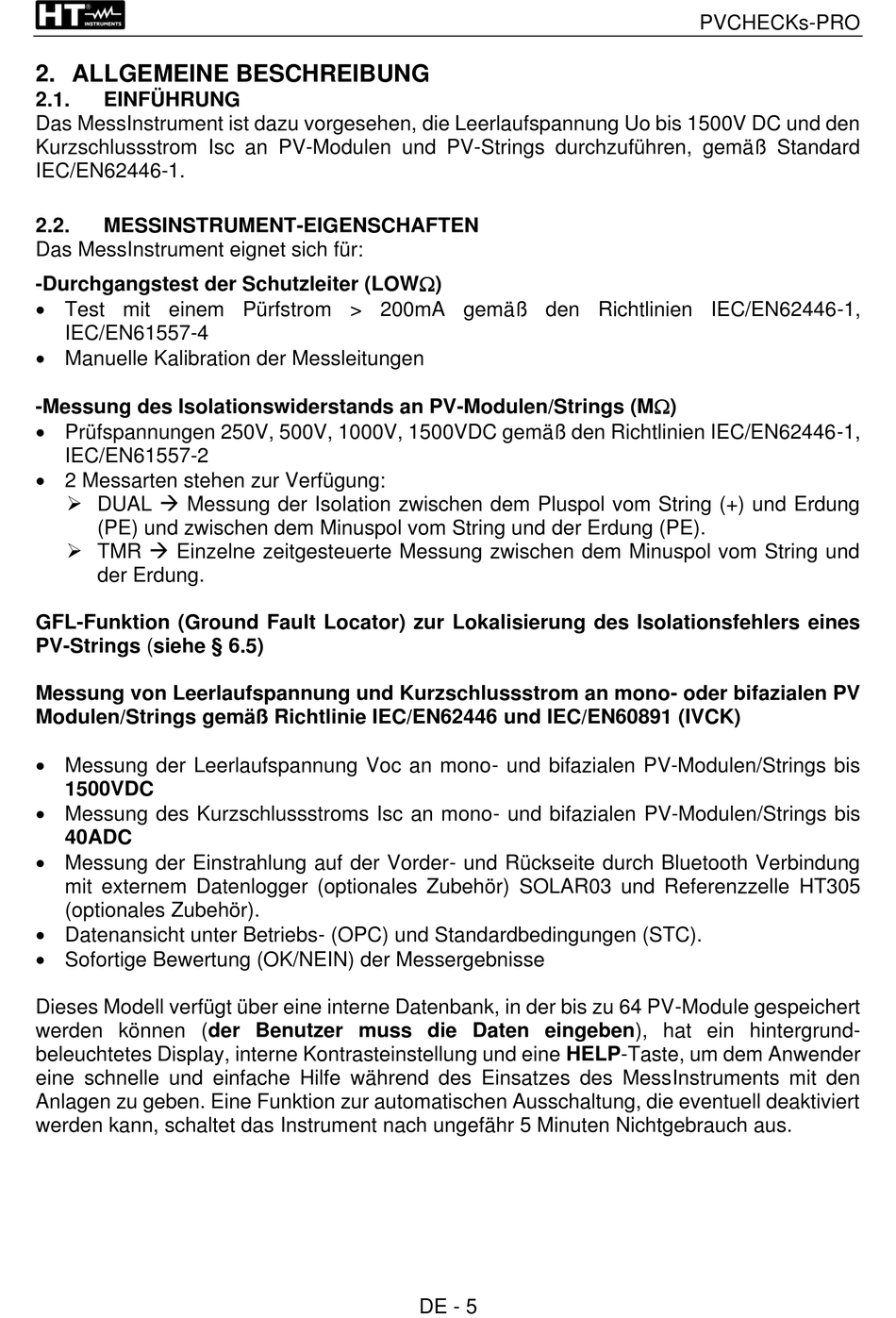

2. ALLGEMEINE BESCHREIBUNG
2.1.
EINFÜHRUNG
Das MessInstrument ist dazu vorgesehen, die Leerlaufspannung Uo bis 1500V DC und den
Kurzschlussstrom Isc an PV-Modulen und PV-Strings durchzuführen, gemäß Standard
IEC/EN62446-1.
2.2.
MESSINSTRUMENT-EIGENSCHAFTEN
Das MessInstrument eignet sich für:
-Durchgangstest der Schutzleiter (LOW)
• Test mit einem Pürfstrom > 200mA gemäß den Richtlinien IEC/EN62446-1,
IEC/EN61557-4
• Manuelle Kalibration der Messleitungen
-Messung des Isolationswiderstands an PV-Modulen/Strings (M)
• Prüfspannungen 250V, 500V, 1000V, 1500VDC gemäß den Richtlinien IEC/EN62446-1,
IEC/EN61557-2
• 2 Messarten stehen zur Verfügung:
➢ DUAL → Messung der Isolation zwischen dem Pluspol vom String (+) und Erdung
(PE) und zwischen dem Minuspol vom String und der Erdung (PE).
➢ TMR → Einzelne zeitgesteuerte Messung zwischen dem Minuspol vom String und
der Erdung.
GFL-Funktion (Ground Fault Locator) zur Lokalisierung des Isolationsfehlers eines
PV-Strings (siehe § 6.5)
Messung von Leerlaufspannung und Kurzschlussstrom an mono- oder bifazialen PV
Modulen/Strings gemäß Richtlinie IEC/EN62446 und IEC/EN60891 (IVCK)
• Messung der Leerlaufspannung Voc an mono- und bifazialen PV-Modulen/Strings bis
1500VDC
• Messung des Kurzschlussstroms Isc an mono- und bifazialen PV-Modulen/Strings bis
40ADC
• Messung der Einstrahlung auf der Vorder- und Rückseite durch Bluetooth Verbindung
mit externem Datenlogger (optionales Zubehör) SOLAR03 und Referenzzelle HT305
(optionales Zubehör).
• Datenansicht unter Betriebs- (OPC) und Standardbedingungen (STC).
• Sofortige Bewertung (OK/NEIN) der Messergebnisse
Dieses Modell verfügt über eine interne Datenbank, in der bis zu 64 PV-Module gespeichert
werden können (der Benutzer muss die Daten eingeben), hat ein hintergrund-
beleuchtetes Display, interne Kontrasteinstellung und eine HELP-Taste, um dem Anwender
eine schnelle und einfache Hilfe während des Einsatzes des MessInstruments mit den
Anlagen zu geben. Eine Funktion zur automatischen Ausschaltung, die eventuell deaktiviert
werden kann, schaltet das Instrument nach ungefähr 5 Minuten Nichtgebrauch aus.
DE - 5
PVCHECKs-PRO
