4.6.1. Messablauf für den "2P" Test Modus
1. Wählen Sie den "2P" Erdmessungs- Modus mittels der F1 Taste .

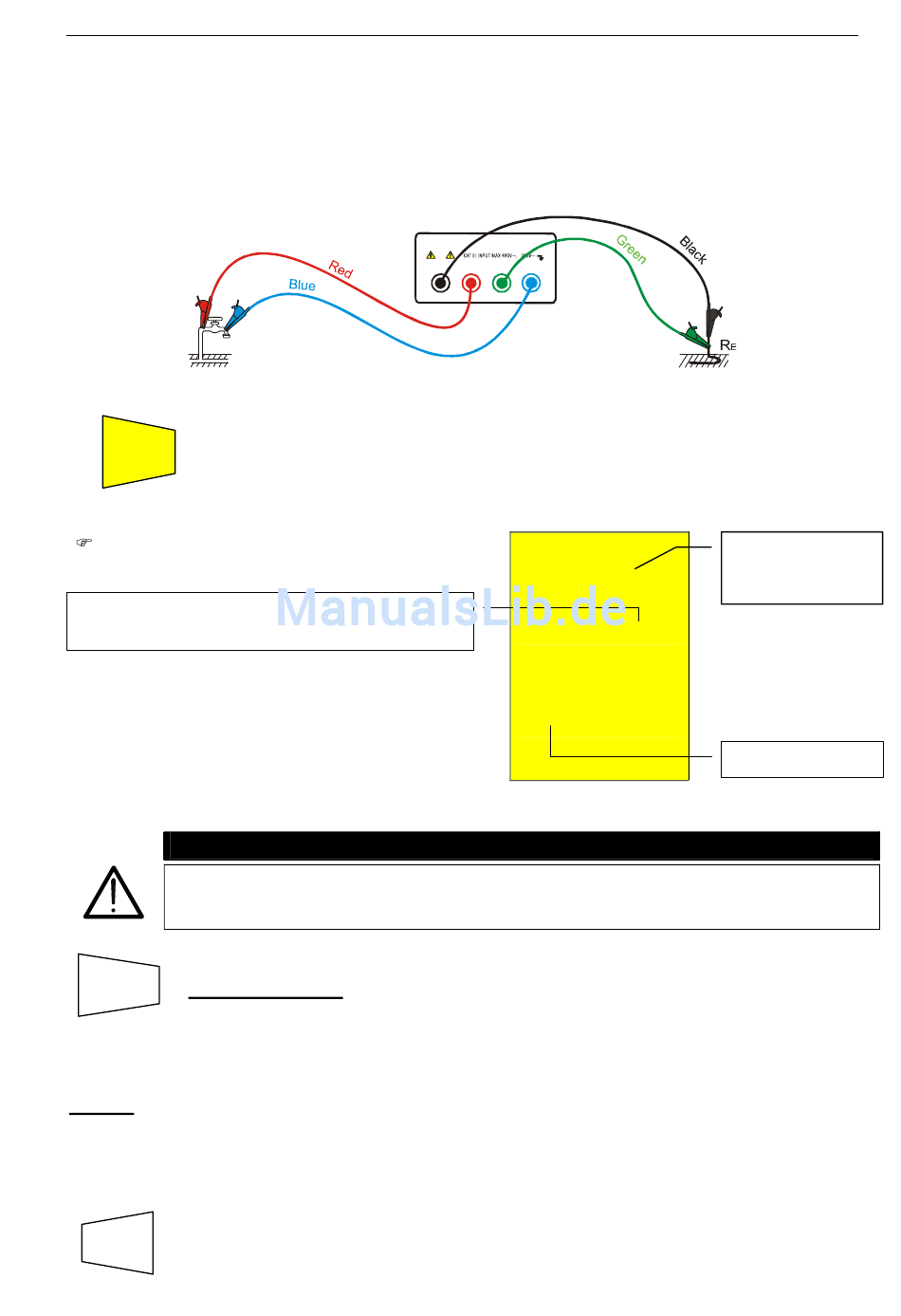

2. Verbinden Sie die Schwarzes, Rotes, Grünes und blaues Kabel mit den entsprechenden
Eingängen B1, B2, B3, B4 des Instruments (siehe mögliche Beschaltungen in folgender
Abbildung).
3. Verbinden Sie das schwarze, und grüne Kabel mit der Erdung und das rote und blaue
Kabel mit dem Hilfserder.
START
4.
Drücken Sie die START/STOP Taste . Das Instrument startet die
STOP
Prüfung.
Am Testende zeigt das Instrument die
Werte nebenan.
Mittelwert des Erdewiderstands, berechnet über
die Anzahl der angezeigten Prüfungen.
Die Anzeige "Measuring" bedeutet, dass das Instrument misst. Lösen Sie
niemals die Prüfleitungen während dieser Phase.
SAVE
SPEICHERUNG:
Merke: Wenn die START/STOP Taste gedrückt gehalten wurde, führt das Instrument
mehrere aufeinanderfolgendere Prüfungen durch .
5. Wenn ein neuer Wert erfasst wird, gibt das Instrument einen kurzen Ton ab und
berechnet den neuen Mittelwert .
6.
DISP
Drücken Sie die DISP Taste, um anzuzeigen, wie viele Messungen in
die Mittelwertberechnung und den Messmodus mit einbezogen werden.
B1
B2
2 Punkten Erd- Widerstand Messung
WARNUNG
Die Prüfergebnisse können abgespeichert werden,
indem
die
SAVE
(entsprechend Abschnitt 5.1).
- 53 -
B3
B4
ERDE
0.96
Ω
2P
0.93 Ω
Taste
zweimal
SIRIUS 87
Wert
des
gemessenen
Widerstandes
Modus "2P".
