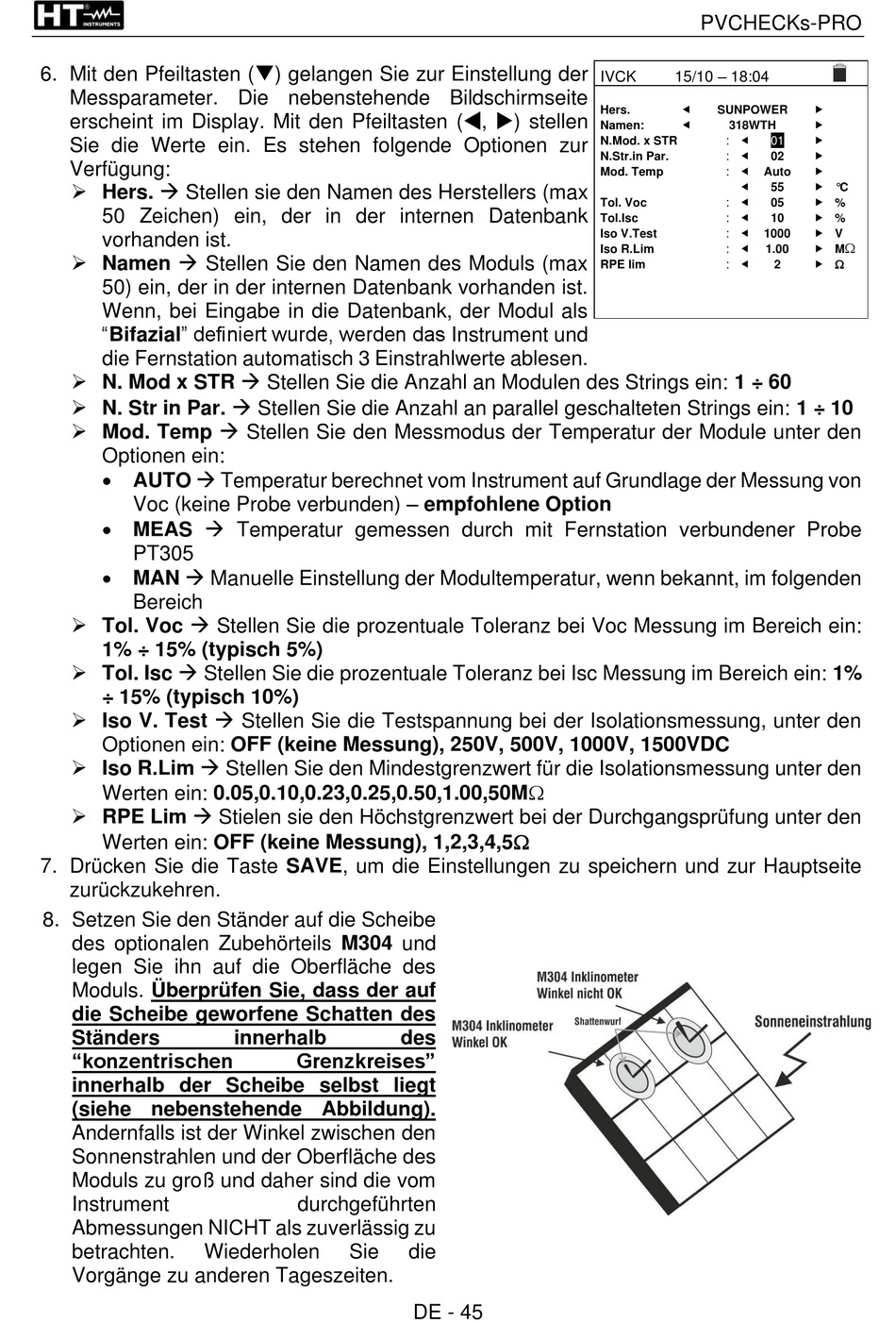

6. Mit den Pfeiltasten () gelangen Sie zur Einstellung der
Messparameter. Die nebenstehende Bildschirmseite
erscheint im Display. Mit den Pfeiltasten (, ) stellen
Sie die Werte ein. Es stehen folgende Optionen zur
Verfügung:
➢ Hers. → Stellen sie den Namen des Herstellers (max
50 Zeichen) ein, der in der internen Datenbank
vorhanden ist.
➢ Namen → Stellen Sie den Namen des Moduls (max
50) ein, der in der internen Datenbank vorhanden ist.
Wenn, bei Eingabe in die Datenbank, der Modul als
"Bifazial" definiert wurde, werden das Instrument und
die Fernstation automatisch 3 Einstrahlwerte ablesen.
➢ N. Mod x STR → Stellen Sie die Anzahl an Modulen des Strings ein: 1 ÷ 60
➢ N. Str in Par. → Stellen Sie die Anzahl an parallel geschalteten Strings ein: 1 ÷ 10
➢ Mod. Temp → Stellen Sie den Messmodus der Temperatur der Module unter den
Optionen ein:
• AUTO → Temperatur berechnet vom Instrument auf Grundlage der Messung von
Voc (keine Probe verbunden) – empfohlene Option
• MEAS → Temperatur gemessen durch mit Fernstation verbundener Probe
PT305
• MAN → Manuelle Einstellung der Modultemperatur, wenn bekannt, im folgenden
Bereich
➢ Tol. Voc → Stellen Sie die prozentuale Toleranz bei Voc Messung im Bereich ein:
1% ÷ 15% (typisch 5%)
➢ Tol. Isc → Stellen Sie die prozentuale Toleranz bei Isc Messung im Bereich ein: 1%
÷ 15% (typisch 10%)
➢ Iso V. Test → Stellen Sie die Testspannung bei der Isolationsmessung, unter den
Optionen ein: OFF (keine Messung), 250V, 500V, 1000V, 1500VDC
➢ Iso R.Lim → Stellen Sie den Mindestgrenzwert für die Isolationsmessung unter den
Werten ein: 0.05,0.10,0.23,0.25,0.50,1.00,50M
➢ RPE Lim → Stielen sie den Höchstgrenzwert bei der Durchgangsprüfung unter den
Werten ein: OFF (keine Messung), 1,2,3,4,5
7. Drücken Sie die Taste SAVE, um die Einstellungen zu speichern und zur Hauptseite
zurückzukehren.
8. Setzen Sie den Ständer auf die Scheibe
des optionalen Zubehörteils M304 und
legen Sie ihn auf die Oberfläche des
Moduls. Überprüfen Sie, dass der auf
die Scheibe geworfene Schatten des
Ständers
"konzentrischen
innerhalb der Scheibe selbst liegt
(siehe nebenstehende Abbildung).
Andernfalls ist der Winkel zwischen den
Sonnenstrahlen und der Oberfläche des
Moduls zu groß und daher sind die vom
Instrument
Abmessungen NICHT als zuverlässig zu
betrachten.
Wiederholen
Vorgänge zu anderen Tageszeiten.
innerhalb
des
Grenzkreises"
durchgeführten
Sie
die
DE - 45
PVCHECKs-PRO
15/10 – 18:04
IVCK
Hers.
SUNPOWER
Namen:
318WTH
:
N.Mod. x STR
:
N.Str.in Par.
:
Mod. Temp
Auto
:
Tol. Voc
:
Tol.Isc
:
Iso V.Test
1000
:
Iso R.Lim
1.00
:
RPE lim
01
02
°C
55
%
05
%
10
V
M
2
