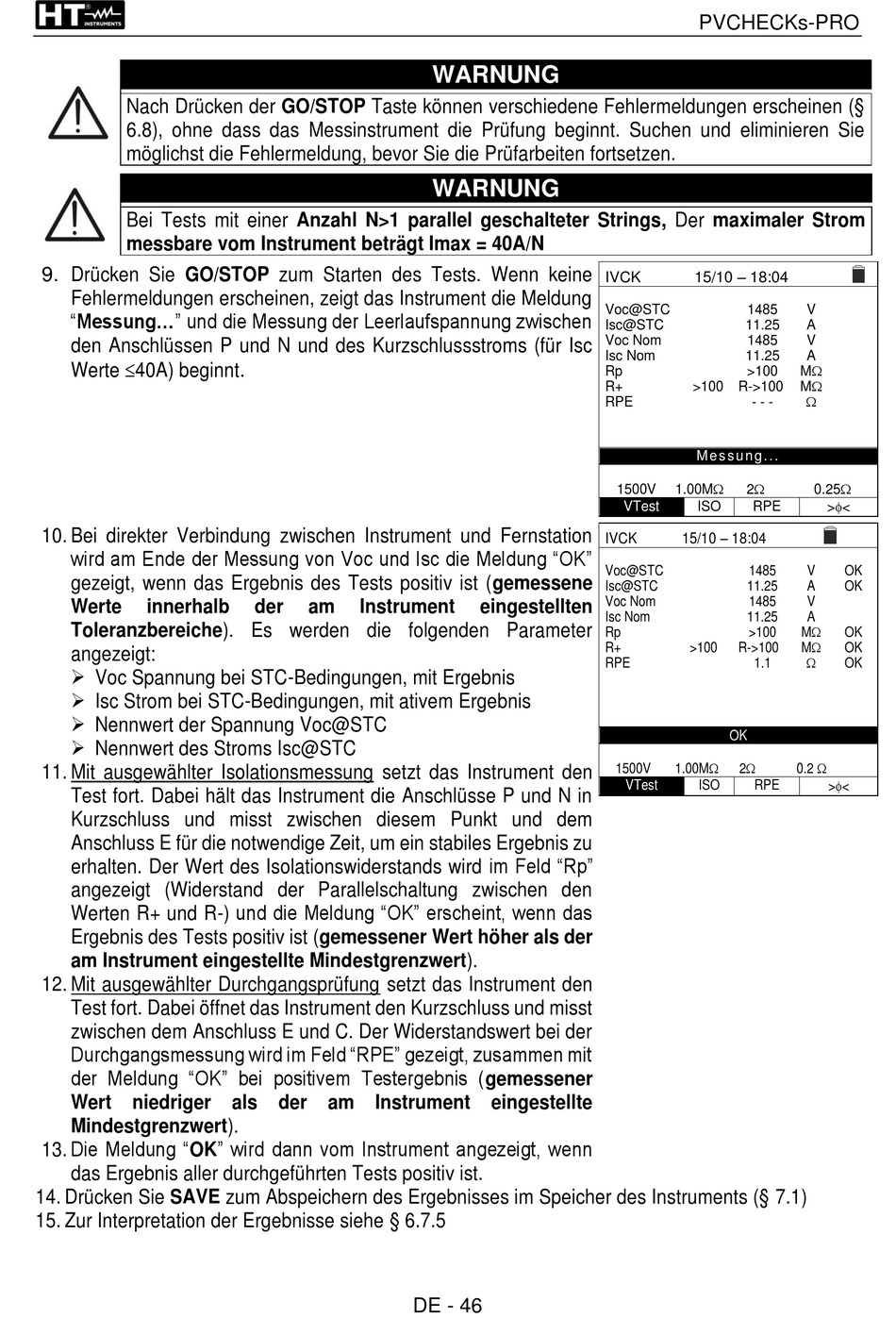

Nach Drücken der GO/STOP Taste können verschiedene Fehlermeldungen erscheinen (§
6.8), ohne dass das Messinstrument die Prüfung beginnt. Suchen und eliminieren Sie
möglichst die Fehlermeldung, bevor Sie die Prüfarbeiten fortsetzen.
Bei Tests mit einer Anzahl N>1 parallel geschalteter Strings, Der maximaler Strom
messbare vom Instrument beträgt Imax = 40A/N
9. Drücken Sie GO/STOP zum Starten des Tests. Wenn keine
Fehlermeldungen erscheinen, zeigt das Instrument die Meldung
"Messung..." und die Messung der Leerlaufspannung zwischen
den Anschlüssen P und N und des Kurzschlussstroms (für Isc
Werte 40A) beginnt.
10. Bei direkter Verbindung zwischen Instrument und Fernstation
wird am Ende der Messung von Voc und Isc die Meldung "OK"
gezeigt, wenn das Ergebnis des Tests positiv ist (gemessene
Werte
innerhalb
Toleranzbereiche). Es werden die folgenden Parameter
angezeigt:
➢ Voc Spannung bei STC-Bedingungen, mit Ergebnis
➢ Isc Strom bei STC-Bedingungen, mit ativem Ergebnis
➢ Nennwert der Spannung Voc@STC
➢ Nennwert des Stroms Isc@STC
11. Mit ausgewählter Isolationsmessung setzt das Instrument den
Test fort. Dabei hält das Instrument die Anschlüsse P und N in
Kurzschluss und misst zwischen diesem Punkt und dem
Anschluss E für die notwendige Zeit, um ein stabiles Ergebnis zu
erhalten. Der Wert des Isolationswiderstands wird im Feld "Rp"
angezeigt (Widerstand der Parallelschaltung zwischen den
Werten R+ und R-) und die Meldung "OK" erscheint, wenn das
Ergebnis des Tests positiv ist (gemessener Wert höher als der
am Instrument eingestellte Mindestgrenzwert).
12. Mit ausgewählter Durchgangsprüfung setzt das Instrument den
Test fort. Dabei öffnet das Instrument den Kurzschluss und misst
zwischen dem Anschluss E und C. Der Widerstandswert bei der
Durchgangsmessung wird im Feld "RPE" gezeigt, zusammen mit
der Meldung "OK" bei positivem Testergebnis (gemessener
Wert niedriger als der am Instrument eingestellte
Mindestgrenzwert).
13. Die Meldung "OK" wird dann vom Instrument angezeigt, wenn
das Ergebnis aller durchgeführten Tests positiv ist.
14. Drücken Sie SAVE zum Abspeichern des Ergebnisses im Speicher des Instruments (§ 7.1)
15. Zur Interpretation der Ergebnisse siehe § 6.7.5
der
am
Instrument
DE - 46
WARNUNG
WARNUNG
eingestellten
PVCHECKs-PRO
15/10 – 18:04
IVCK
Voc@STC
1485
Isc@STC
11.25
Voc Nom
1485
Isc Nom
11.25
Rp
>100
R+
>100
R->100
RPE
- - -
M e s s u n g . . .
1500V
1.00M
2
VTest
ISO
RPE
15/10 – 18:04
IVCK
Voc@STC
1485
Isc@STC
11.25
Voc Nom
1485
Isc Nom
11.25
Rp
>100
R+
>100
R->100
RPE
1.1
OK
1500V
1.00M
2
VTest
ISO
RPE
V
A
V
A
M
M
0.25
><
V
OK
A
OK
V
A
M
OK
M
OK
OK
0.2
><
