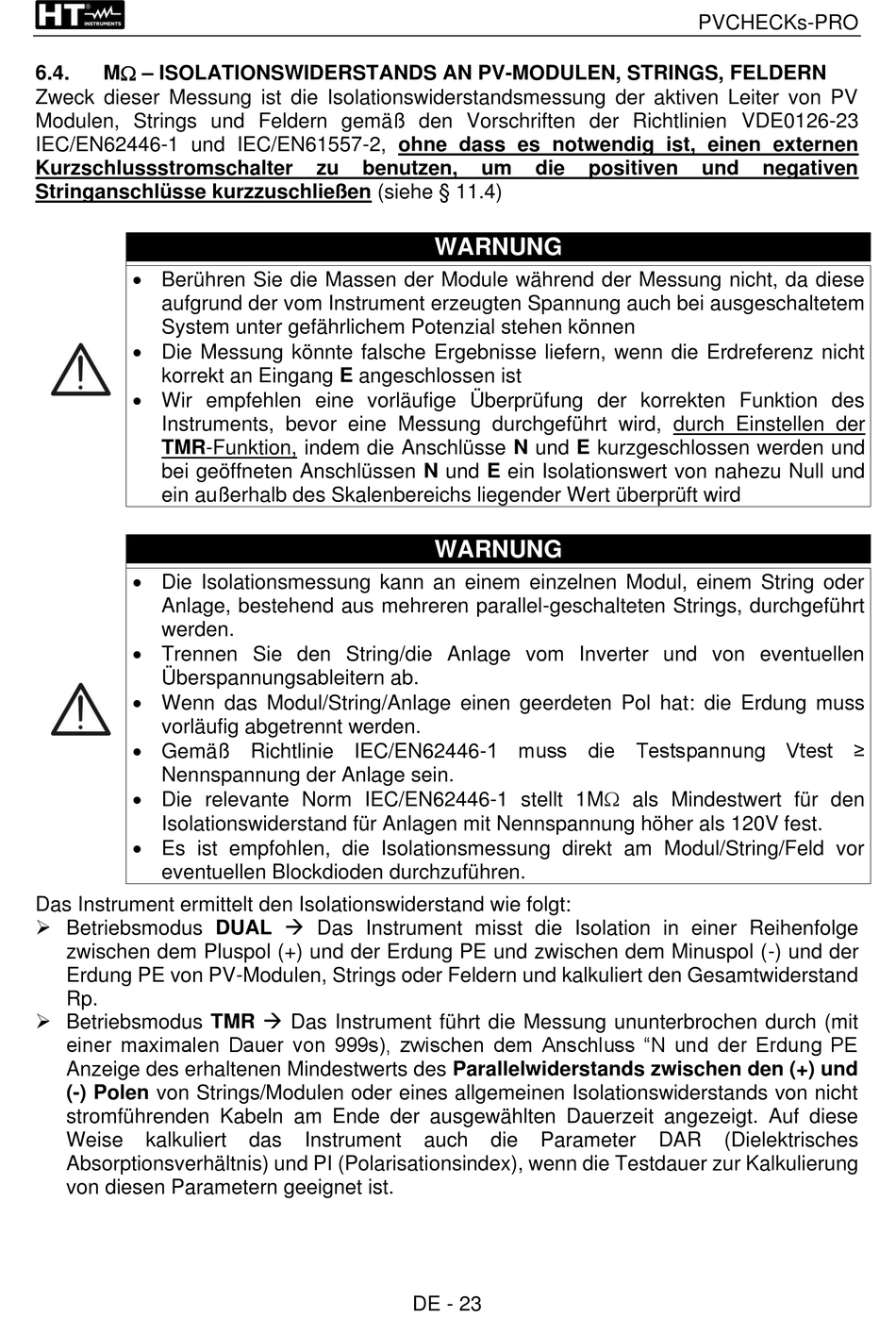

M – ISOLATIONSWIDERSTANDS AN PV-MODULEN, STRINGS, FELDERN
6.4.
Zweck dieser Messung ist die Isolationswiderstandsmessung der aktiven Leiter von PV
Modulen, Strings und Feldern gemäß den Vorschriften der Richtlinien VDE0126-23
IEC/EN62446-1 und IEC/EN61557-2, ohne dass es notwendig ist, einen externen
Kurzschlussstromschalter
Stringanschlüsse kurzzuschließen (siehe § 11.4)
• Berühren Sie die Massen der Module während der Messung nicht, da diese
aufgrund der vom Instrument erzeugten Spannung auch bei ausgeschaltetem
System unter gefährlichem Potenzial stehen können
• Die Messung könnte falsche Ergebnisse liefern, wenn die Erdreferenz nicht
korrekt an Eingang E angeschlossen ist
• Wir empfehlen eine vorläufige Überprüfung der korrekten Funktion des
Instruments, bevor eine Messung durchgeführt wird, durch Einstellen der
TMR-Funktion, indem die Anschlüsse N und E kurzgeschlossen werden und
bei geöffneten Anschlüssen N und E ein Isolationswert von nahezu Null und
ein außerhalb des Skalenbereichs liegender Wert überprüft wird
• Die Isolationsmessung kann an einem einzelnen Modul, einem String oder
Anlage, bestehend aus mehreren parallel-geschalteten Strings, durchgeführt
werden.
• Trennen Sie den String/die Anlage vom Inverter und von eventuellen
Überspannungsableitern ab.
• Wenn das Modul/String/Anlage einen geerdeten Pol hat: die Erdung muss
vorläufig abgetrennt werden.
• Gemäß Richtlinie IEC/EN62446-1 muss die Testspannung Vtest ≥
Nennspannung der Anlage sein.
• Die relevante Norm IEC/EN62446-1 stellt 1M als Mindestwert für den
Isolationswiderstand für Anlagen mit Nennspannung höher als 120V fest.
• Es ist empfohlen, die Isolationsmessung direkt am Modul/String/Feld vor
eventuellen Blockdioden durchzuführen.
Das Instrument ermittelt den Isolationswiderstand wie folgt:
➢ Betriebsmodus DUAL → Das Instrument misst die Isolation in einer Reihenfolge
zwischen dem Pluspol (+) und der Erdung PE und zwischen dem Minuspol (-) und der
Erdung PE von PV-Modulen, Strings oder Feldern und kalkuliert den Gesamtwiderstand
Rp.
➢ Betriebsmodus TMR → Das Instrument führt die Messung ununterbrochen durch (mit
einer maximalen Dauer von 999s), zwischen dem Anschluss "N und der Erdung PE
Anzeige des erhaltenen Mindestwerts des Parallelwiderstands zwischen den (+) und
(-) Polen von Strings/Modulen oder eines allgemeinen Isolationswiderstands von nicht
stromführenden Kabeln am Ende der ausgewählten Dauerzeit angezeigt. Auf diese
Weise
kalkuliert
Absorptionsverhältnis) und PI (Polarisationsindex), wenn die Testdauer zur Kalkulierung
von diesen Parametern geeignet ist.
zu
benutzen,
das
Instrument
DE - 23
um
die
positiven
WARNUNG
WARNUNG
auch
die
Parameter
PVCHECKs-PRO
und
negativen
DAR
(Dielektrisches
