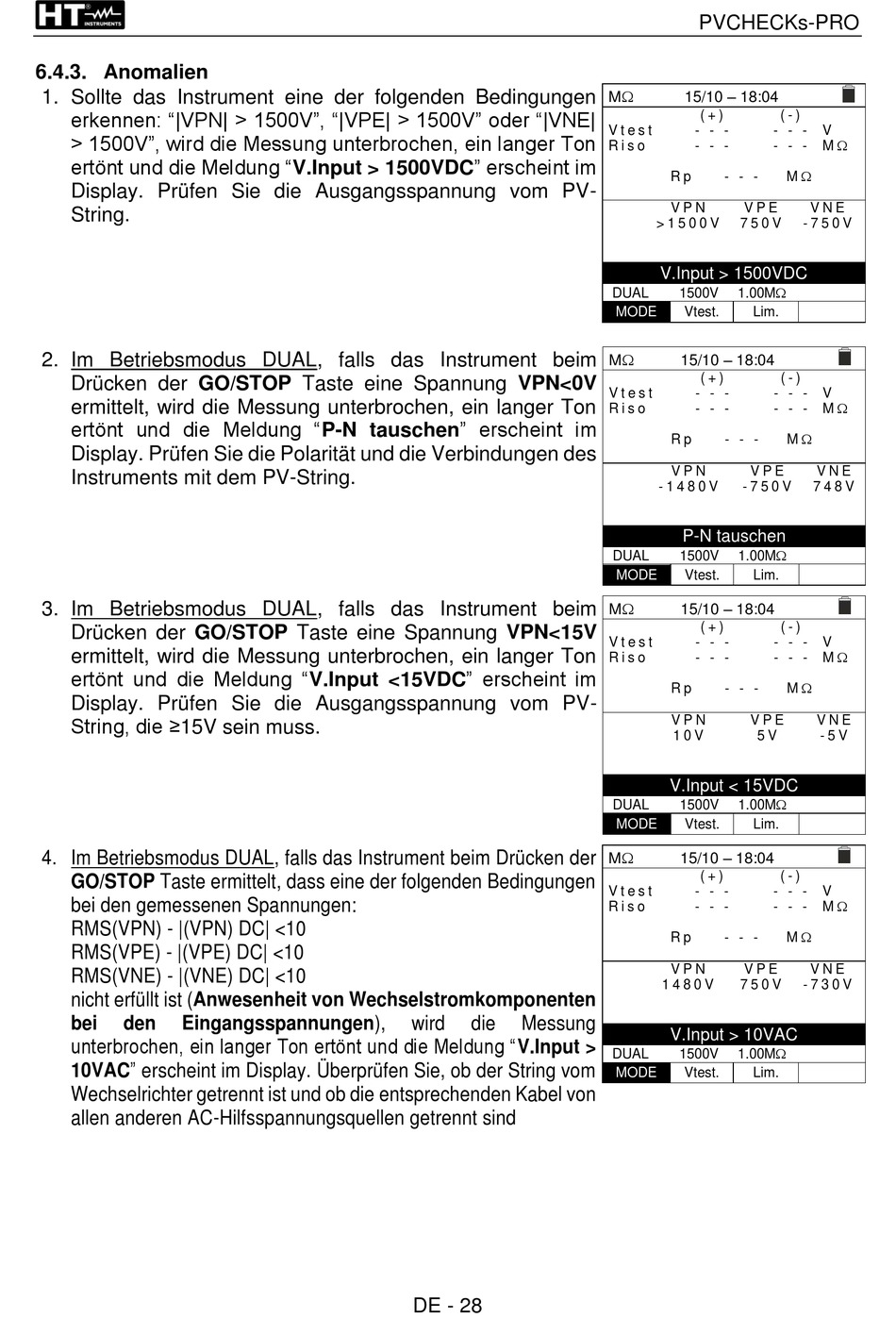

6.4.3. Anomalien
1. Sollte das Instrument eine der folgenden Bedingungen
erkennen: "|VPN| > 1500V", "|VPE| > 1500V" oder "|VNE|
> 1500V", wird die Messung unterbrochen, ein langer Ton
ertönt und die Meldung "V.Input > 1500VDC" erscheint im
Display. Prüfen Sie die Ausgangsspannung vom PV-
String.
2. Im Betriebsmodus DUAL, falls das Instrument beim
Drücken der GO/STOP Taste eine Spannung VPN<0V
ermittelt, wird die Messung unterbrochen, ein langer Ton
ertönt und die Meldung "P-N tauschen" erscheint im
Display. Prüfen Sie die Polarität und die Verbindungen des
Instruments mit dem PV-String.
3. Im Betriebsmodus DUAL, falls das Instrument beim
Drücken der GO/STOP Taste eine Spannung VPN<15V
ermittelt, wird die Messung unterbrochen, ein langer Ton
ertönt und die Meldung "V.Input <15VDC" erscheint im
Display. Prüfen Sie die Ausgangsspannung vom PV-
String, die ≥15V sein muss.
4. Im Betriebsmodus DUAL, falls das Instrument beim Drücken der
GO/STOP Taste ermittelt, dass eine der folgenden Bedingungen
bei den gemessenen Spannungen:
RMS(VPN) - |(VPN) DC| <10
RMS(VPE) - |(VPE) DC| <10
RMS(VNE) - |(VNE) DC| <10
nicht erfüllt ist (Anwesenheit von Wechselstromkomponenten
bei
den
Eingangsspannungen),
unterbrochen, ein langer Ton ertönt und die Meldung "V.Input >
10VAC" erscheint im Display. Überprüfen Sie, ob der String vom
Wechselrichter getrennt ist und ob die entsprechenden Kabel von
allen anderen AC-Hilfsspannungsquellen getrennt sind
wird
die
Messung
DE - 28
PVCHECKs-PRO
15/10 – 18:04
M
( + )
V t e s t
- - -
- - -
R i s o
- - -
- - -
R p
- - -
V P N
V P E
> 1 5 0 0 V
7 5 0 V
V.Input > 1500VDC
DUAL
1500V
1.00M
MODE
Vtest.
Lim.
15/10 – 18:04
M
( + )
V t e s t
- - -
- - -
R i s o
- - -
- - -
R p
- - -
V P N
V P E
- 1 4 8 0 V
- 7 5 0 V
P-N tauschen
DUAL
1500V
1.00M
MODE
Vtest.
Lim.
15/10 – 18:04
M
( + )
V t e s t
- - -
- - -
R i s o
- - -
- - -
R p
- - -
V P N
V P E
1 0 V
5 V
V.Input < 15VDC
DUAL
1500V
1.00M
MODE
Vtest.
Lim.
15/10 – 18:04
M
( + )
V t e s t
- - -
- - -
R i s o
- - -
- - -
R p
- - -
V P N
V P E
1 4 8 0 V
7 5 0 V
V.Input > 10VAC
DUAL
1500V
1.00M
MODE
Vtest.
Lim.
( - )
V
M
M
V N E
- 7 5 0 V
( - )
V
M
M
V N E
7 4 8 V
( - )
V
M
M
V N E
- 5 V
( - )
V
M
M
V N E
- 7 3 0 V
