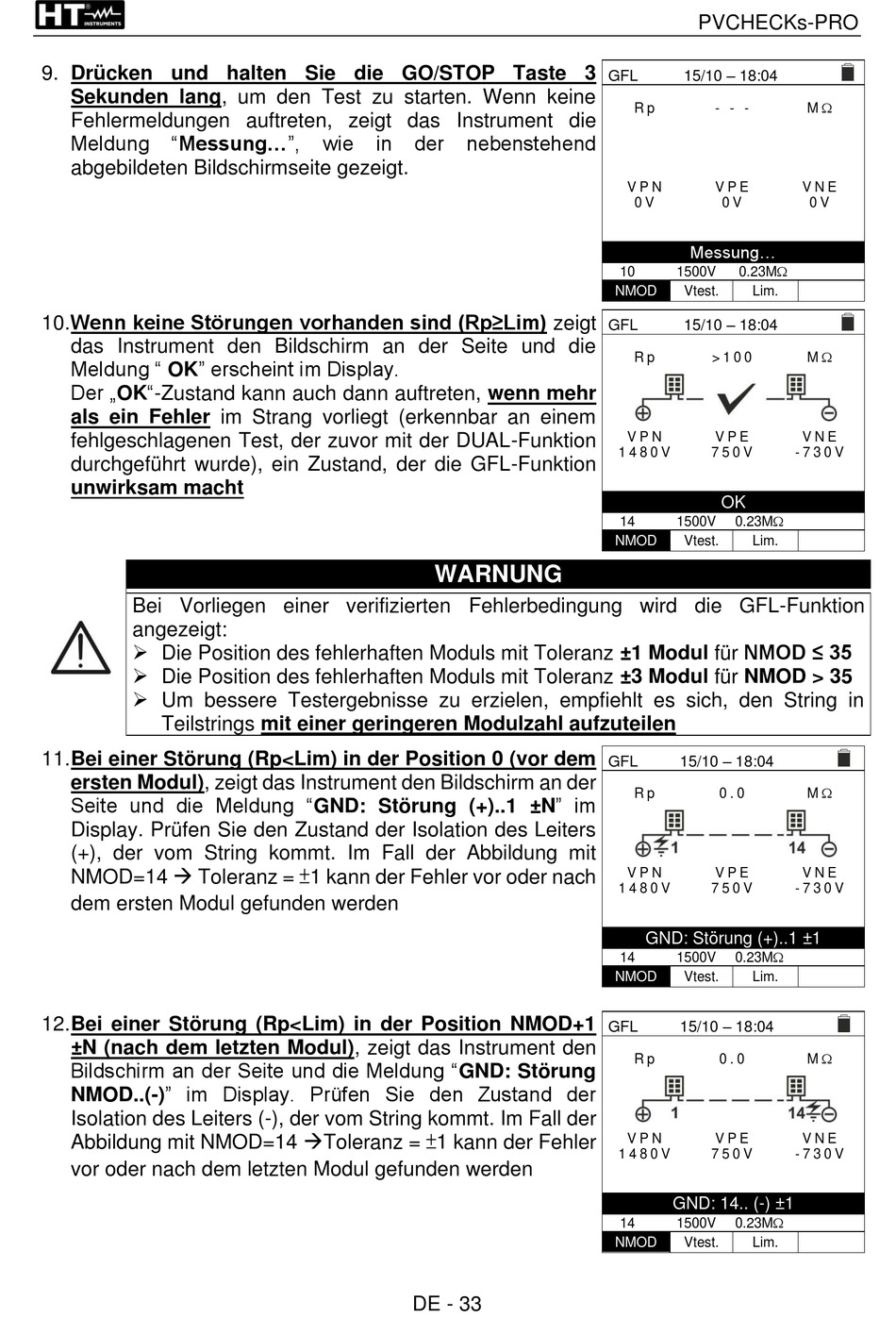

9. Drücken und halten Sie die GO/STOP Taste 3
Sekunden lang, um den Test zu starten. Wenn keine
Fehlermeldungen auftreten, zeigt das Instrument die
Meldung
"Messung...",
abgebildeten Bildschirmseite gezeigt.
10. Wenn keine Störungen vorhanden sind (Rp≥Lim) zeigt
das Instrument den Bildschirm an der Seite und die
Meldung " OK" erscheint im Display.
Der „OK"-Zustand kann auch dann auftreten, wenn mehr
als ein Fehler im Strang vorliegt (erkennbar an einem
fehlgeschlagenen Test, der zuvor mit der DUAL-Funktion
durchgeführt wurde), ein Zustand, der die GFL-Funktion
unwirksam macht
Bei Vorliegen einer verifizierten Fehlerbedingung wird die GFL-Funktion
angezeigt:
➢ Die Position des fehlerhaften Moduls mit Toleranz ±1 Modul für NMOD ≤ 35
➢ Die Position des fehlerhaften Moduls mit Toleranz ±3 Modul für NMOD > 35
➢ Um bessere Testergebnisse zu erzielen, empfiehlt es sich, den String in
Teilstrings mit einer geringeren Modulzahl aufzuteilen
11. Bei einer Störung (Rp<Lim) in der Position 0 (vor dem
ersten Modul), zeigt das Instrument den Bildschirm an der
Seite und die Meldung "GND: Störung (+)..1 ±N" im
Display. Prüfen Sie den Zustand der Isolation des Leiters
(+), der vom String kommt. Im Fall der Abbildung mit
NMOD=14 → Toleranz = ±1 kann der Fehler vor oder nach
dem ersten Modul gefunden werden
12. Bei einer Störung (Rp<Lim) in der Position NMOD+1
±N (nach dem letzten Modul), zeigt das Instrument den
Bildschirm an der Seite und die Meldung "GND: Störung
NMOD..(-)" im Display. Prüfen Sie den Zustand der
Isolation des Leiters (-), der vom String kommt. Im Fall der
Abbildung mit NMOD=14 →Toleranz = ±1 kann der Fehler
vor oder nach dem letzten Modul gefunden werden
wie
in
der
nebenstehend
WARNUNG
DE - 33
PVCHECKs-PRO
15/10 – 18:04
GFL
R p
- - -
V P N
V P E
0 V
0 V
Messung...
10
1500V
0.23M
NMOD
Vtest.
Lim.
15/10 – 18:04
GFL
R p
> 1 0 0
V P N
V P E
1 4 8 0 V
7 5 0 V
OK
14
1500V
0.23M
NMOD
Vtest.
Lim.
15/10 – 18:04
GFL
R p
0 . 0
V P N
V P E
1 4 8 0 V
7 5 0 V
GND: Störung (+)..1 ±1
14
1500V
0.23M
NMOD
Vtest.
Lim.
15/10 – 18:04
GFL
R p
0 . 0
V P N
V P E
1 4 8 0 V
7 5 0 V
GND: 14.. (-) ±1
14
1500V
0.23M
NMOD
Vtest.
Lim.
M
V N E
0 V
M
V N E
- 7 3 0 V
M
V N E
- 7 3 0 V
M
V N E
- 7 3 0 V
