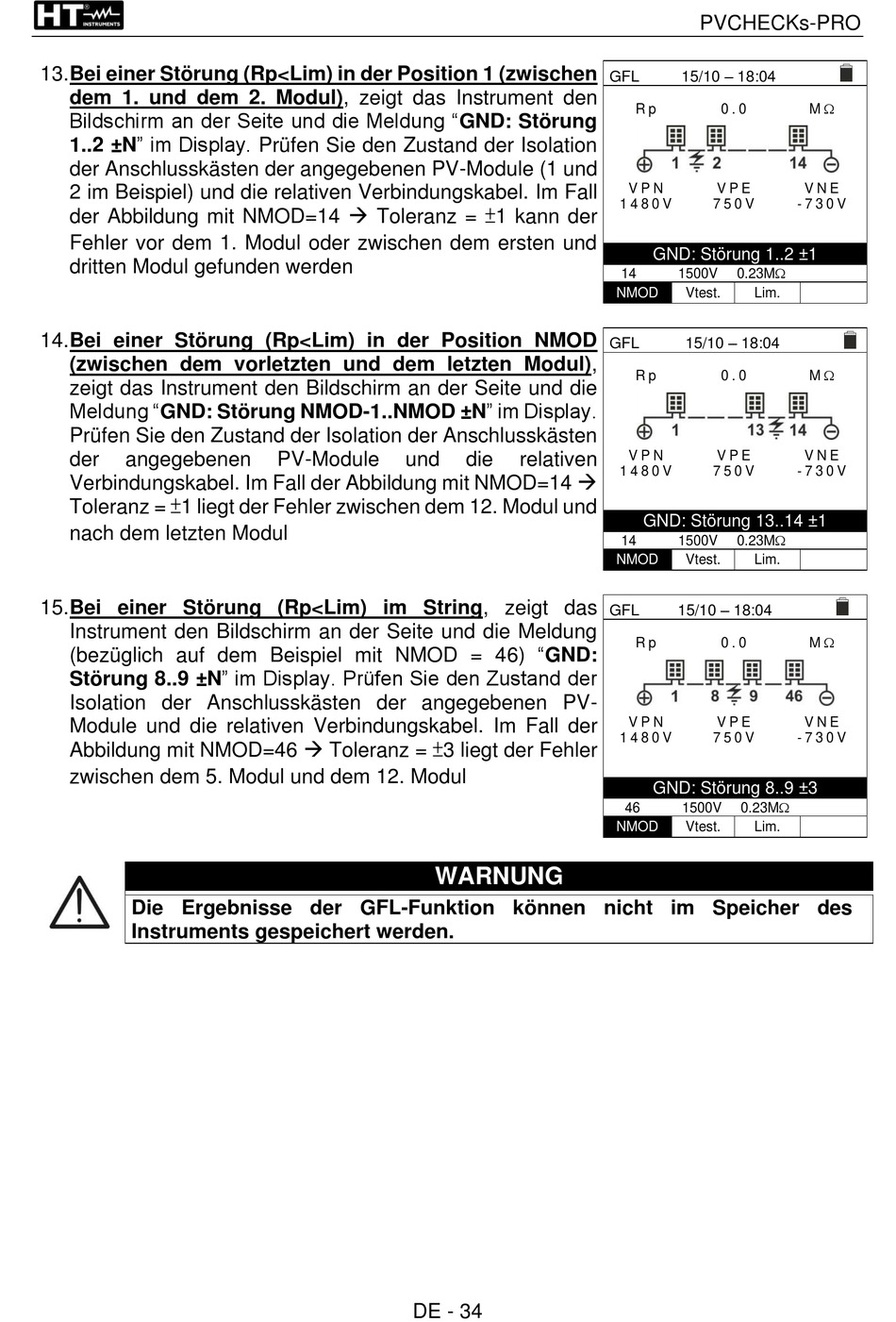

13. Bei einer Störung (Rp<Lim) in der Position 1 (zwischen
dem 1. und dem 2. Modul), zeigt das Instrument den
Bildschirm an der Seite und die Meldung "GND: Störung
1..2 ±N" im Display. Prüfen Sie den Zustand der Isolation
der Anschlusskästen der angegebenen PV-Module (1 und
2 im Beispiel) und die relativen Verbindungskabel. Im Fall
der Abbildung mit NMOD=14 → Toleranz = ±1 kann der
Fehler vor dem 1. Modul oder zwischen dem ersten und
dritten Modul gefunden werden
14. Bei einer Störung (Rp<Lim) in der Position NMOD
(zwischen dem vorletzten und dem letzten Modul),
zeigt das Instrument den Bildschirm an der Seite und die
Meldung "GND: Störung NMOD-1..NMOD ±N" im Display.
Prüfen Sie den Zustand der Isolation der Anschlusskästen
der
angegebenen
Verbindungskabel. Im Fall der Abbildung mit NMOD=14 →
Toleranz = ±1 liegt der Fehler zwischen dem 12. Modul und
nach dem letzten Modul
15. Bei einer Störung (Rp<Lim) im String, zeigt das
Instrument den Bildschirm an der Seite und die Meldung
(bezüglich auf dem Beispiel mit NMOD = 46) "GND:
Störung 8..9 ±N" im Display. Prüfen Sie den Zustand der
Isolation der Anschlusskästen der angegebenen PV-
Module und die relativen Verbindungskabel. Im Fall der
Abbildung mit NMOD=46 → Toleranz = ±3 liegt der Fehler
zwischen dem 5. Modul und dem 12. Modul
Die Ergebnisse der GFL-Funktion können nicht im Speicher des
Instruments gespeichert werden.
