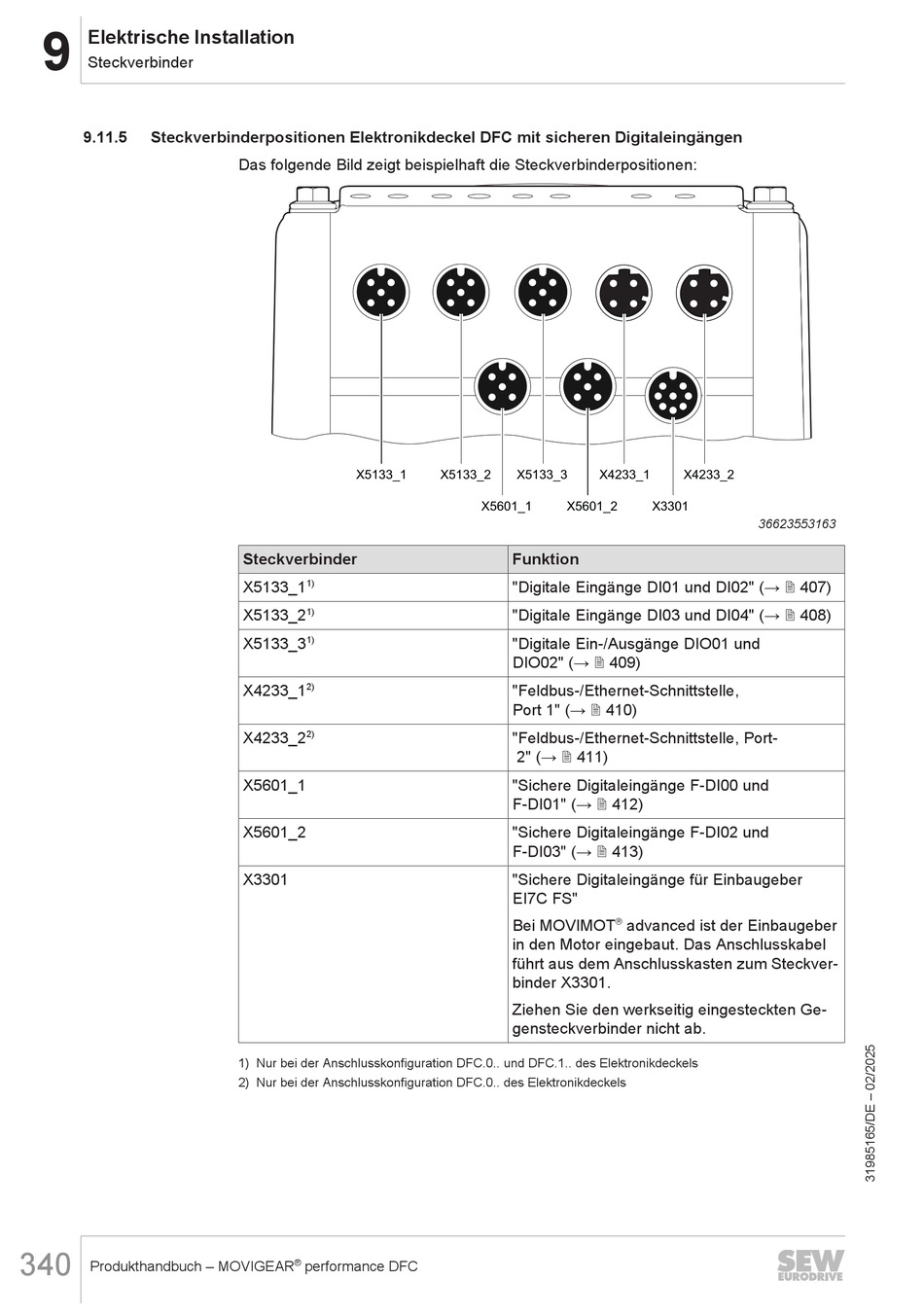

Steckverbinderpositionen Elektronikdeckel DFC mit sicheren Digitaleingängen
340
Produkthandbuch – MOVIGEAR
Das folgende Bild zeigt beispielhaft die Steckverbinderpositionen:
X5133_1
Steckverbinder
1)
X5133_1
1)
X5133_2
1)
X5133_3
2)
X4233_1
2)
X4233_2
X5601_1
X5601_2
X3301
1) Nur bei der Anschlusskonfiguration DFC.0.. und DFC.1.. des Elektronikdeckels
2) Nur bei der Anschlusskonfiguration DFC.0.. des Elektronikdeckels
®
performance DFC
X5133_2
X5133_3
X4233_1
X5601_1
X5601_2
Funktion
"Digitale Eingänge DI01 und DI02" (→ 2 407)
"Digitale Eingänge DI03 und DI04" (→ 2 408)
"Digitale Ein-/Ausgänge DIO01 und
DIO02" (→ 2 409)
"Feldbus-/Ethernet-Schnittstelle,
Port 1" (→ 2 410)
"Feldbus-/Ethernet-Schnittstelle, Port-
 2" (→ 2 411)
"Sichere Digitaleingänge F‑DI00 und
F‑DI01" (→ 2 412)
"Sichere Digitaleingänge F‑DI02 und
F‑DI03" (→ 2 413)
"Sichere Digitaleingänge für Einbaugeber
EI7C FS"
Bei MOVIMOT
in den Motor eingebaut. Das Anschlusskabel
führt aus dem Anschlusskasten zum Steckver-
binder X3301.
Ziehen Sie den werkseitig eingesteckten Ge-
gensteckverbinder nicht ab.
X4233_2
X3301
36623553163
®
