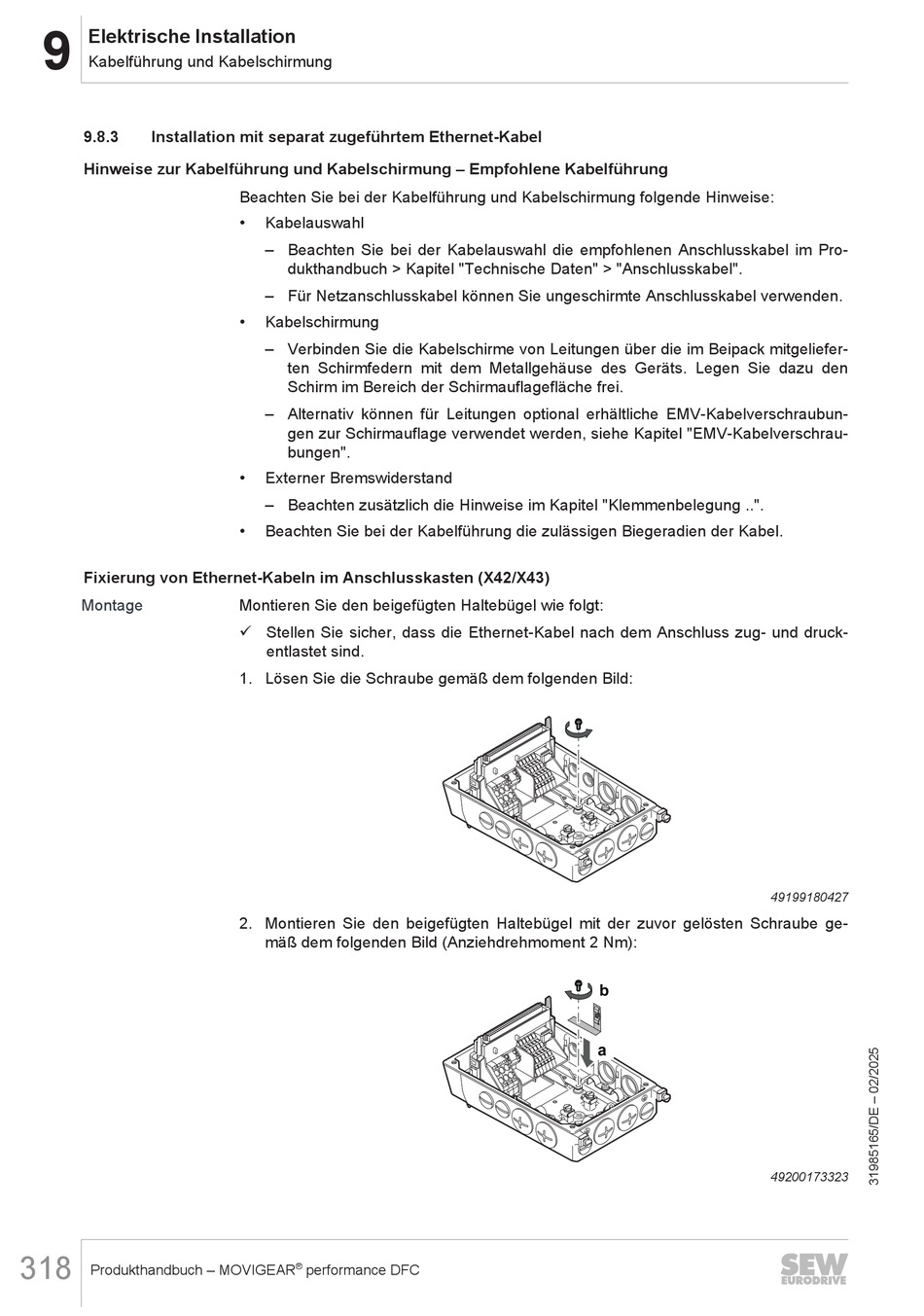

Elektrische Installation
9
Kabelführung und Kabelschirmung
9.8.3
Installation mit separat zugeführtem Ethernet-Kabel
Hinweise zur Kabelführung und Kabelschirmung – Empfohlene Kabelführung
Fixierung von Ethernet-Kabeln im Anschlusskasten (X42/X43)
Montage
318
Produkthandbuch – MOVIGEAR
Beachten Sie bei der Kabelführung und Kabelschirmung folgende Hinweise:
•
Kabelauswahl
– Beachten Sie bei der Kabelauswahl die empfohlenen Anschlusskabel im Pro-
dukthandbuch > Kapitel "Technische Daten" > "Anschlusskabel".
– Für Netzanschlusskabel können Sie ungeschirmte Anschlusskabel verwenden.
•
Kabelschirmung
– Verbinden Sie die Kabelschirme von Leitungen über die im Beipack mitgeliefer-
ten Schirmfedern mit dem Metallgehäuse des Geräts. Legen Sie dazu den
Schirm im Bereich der Schirmauflagefläche frei.
– Alternativ können für Leitungen optional erhältliche EMV-Kabelverschraubun-
gen zur Schirmauflage verwendet werden, siehe Kapitel "EMV-Kabelverschrau-
bungen".
•
Externer Bremswiderstand
– Beachten zusätzlich die Hinweise im Kapitel "Klemmenbelegung ..".
•
Beachten Sie bei der Kabelführung die zulässigen Biegeradien der Kabel.
Montieren Sie den beigefügten Haltebügel wie folgt:
ü Stellen Sie sicher, dass die Ethernet-Kabel nach dem Anschluss zug- und druck-
entlastet sind.
1. Lösen Sie die Schraube gemäß dem folgenden Bild:
2. Montieren Sie den beigefügten Haltebügel mit der zuvor gelösten Schraube ge-
mäß dem folgenden Bild (Anziehdrehmoment 2 Nm):
®
performance DFC
49199180427
b
a
49200173323
