Steckverbinderpositionen Elektronikdeckel DFC..

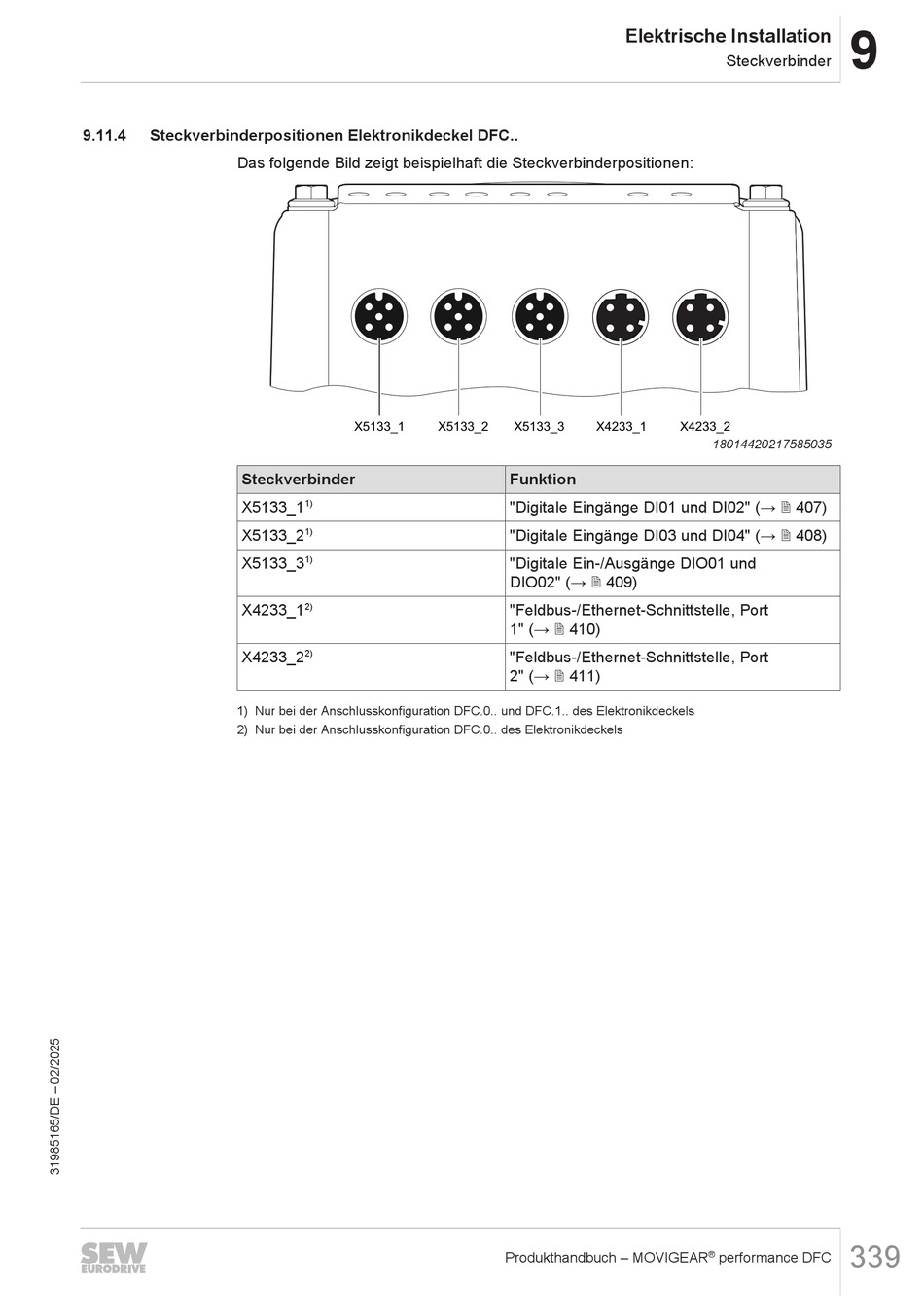

Das folgende Bild zeigt beispielhaft die Steckverbinderpositionen:
Steckverbinder
X5133_1
X5133_2
X5133_3
X4233_1
X4233_2
1) Nur bei der Anschlusskonfiguration DFC.0.. und DFC.1.. des Elektronikdeckels
2) Nur bei der Anschlusskonfiguration DFC.0.. des Elektronikdeckels
X5133_1
X5133_2
1)
1)
1)
2)
2)
Elektrische Installation
X5133_3
X4233_1
Funktion
"Digitale Eingänge DI01 und DI02" (→ 2 407)
"Digitale Eingänge DI03 und DI04" (→ 2 408)
"Digitale Ein-/Ausgänge DIO01 und
DIO02" (→ 2 409)
"Feldbus-/Ethernet-Schnittstelle, Port
1" (→ 2 410)
"Feldbus-/Ethernet-Schnittstelle, Port
2" (→ 2 411)
Produkthandbuch – MOVIGEAR
9
Steckverbinder
X4233_2
18014420217585035
339
®
performance DFC
