SEW-Eurodrive MOVIGEAR performance DFC Produkthandbuch Seite 105

Mechatronische antriebseinheit

Werbung

4.23.3
Montage mittels mitgelieferter Befestigungsteile
Als Befestigungsteile werden standardmäßig mitgeliefert:
Kundenwelle

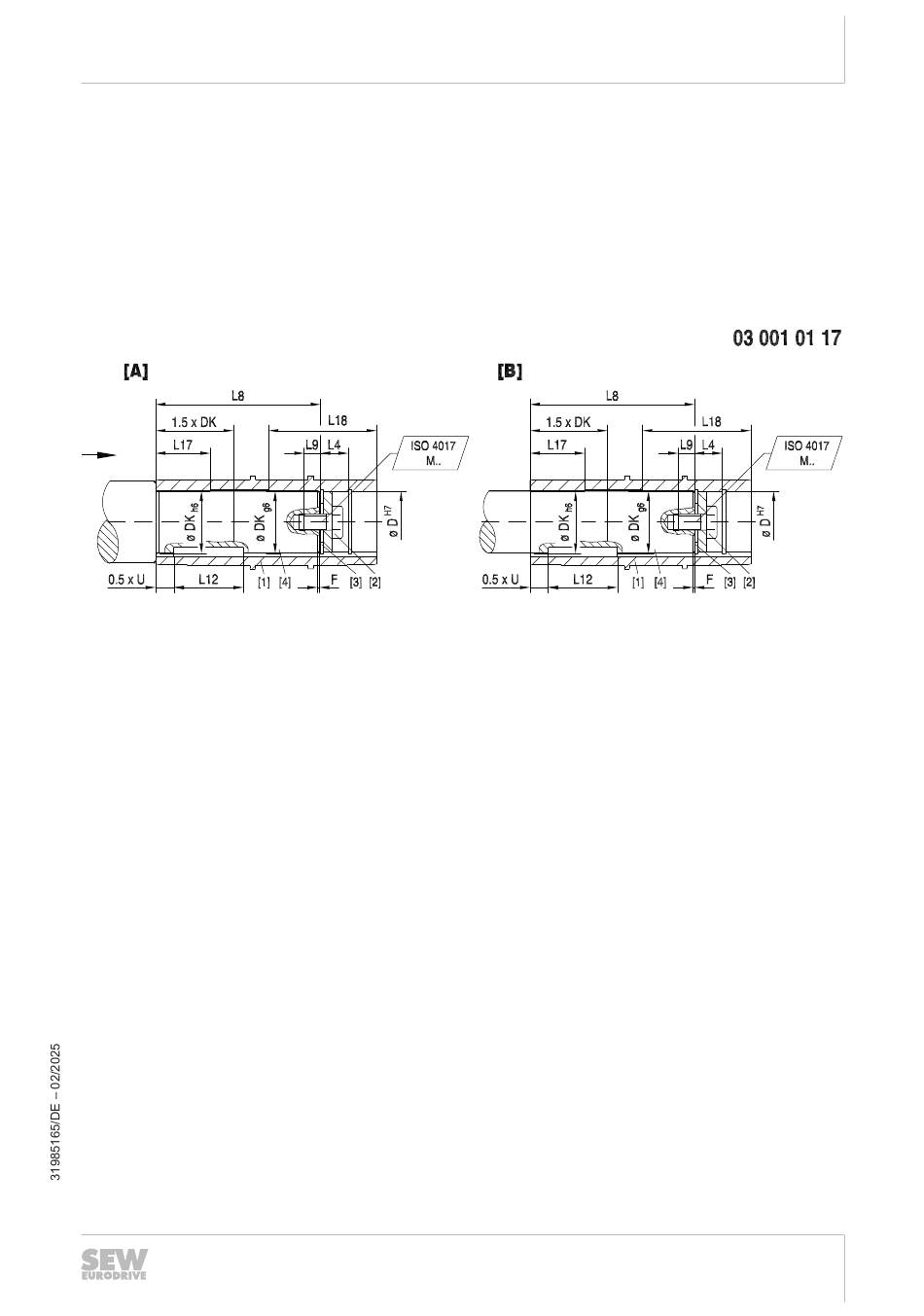

Das folgende Bild zeigt die Kundenwelle mit Anlageschulter [A] und ohne Anlage-
schulter [B].
[1]
Hohlwelle
[2]
Befestigungsschraube mit Unterlegscheibe
[3]
Sicherungsring
[4]
Kundenwelle
L8
Länge der Kundenwelle (Bei Lage Sicherungsring Außen: Länge der Kundenwelle L8+L4)
L12
Passfederlänge
U
Passfederbreite
F
Fase an Wellenende (Bei MOVIGEAR
DK
Durchmesser Kundenwelle
D
Durchmesser Hohlwelle
L9
Einschraubtiefe der mitgelieferten Befestigungsschraube
L17/L18
Länge des Zylinderabschnitts mit Passmaß H7
Konstruktionshinweise Getriebe mit Hohlwelle und Passfeder
Befestigungsschraube mit Unterlegscheibe
Sicherungsring
®
immer 1 mm)
Produkthandbuch – MOVIGEAR
Technische Daten
®
performance DFC
4
105
