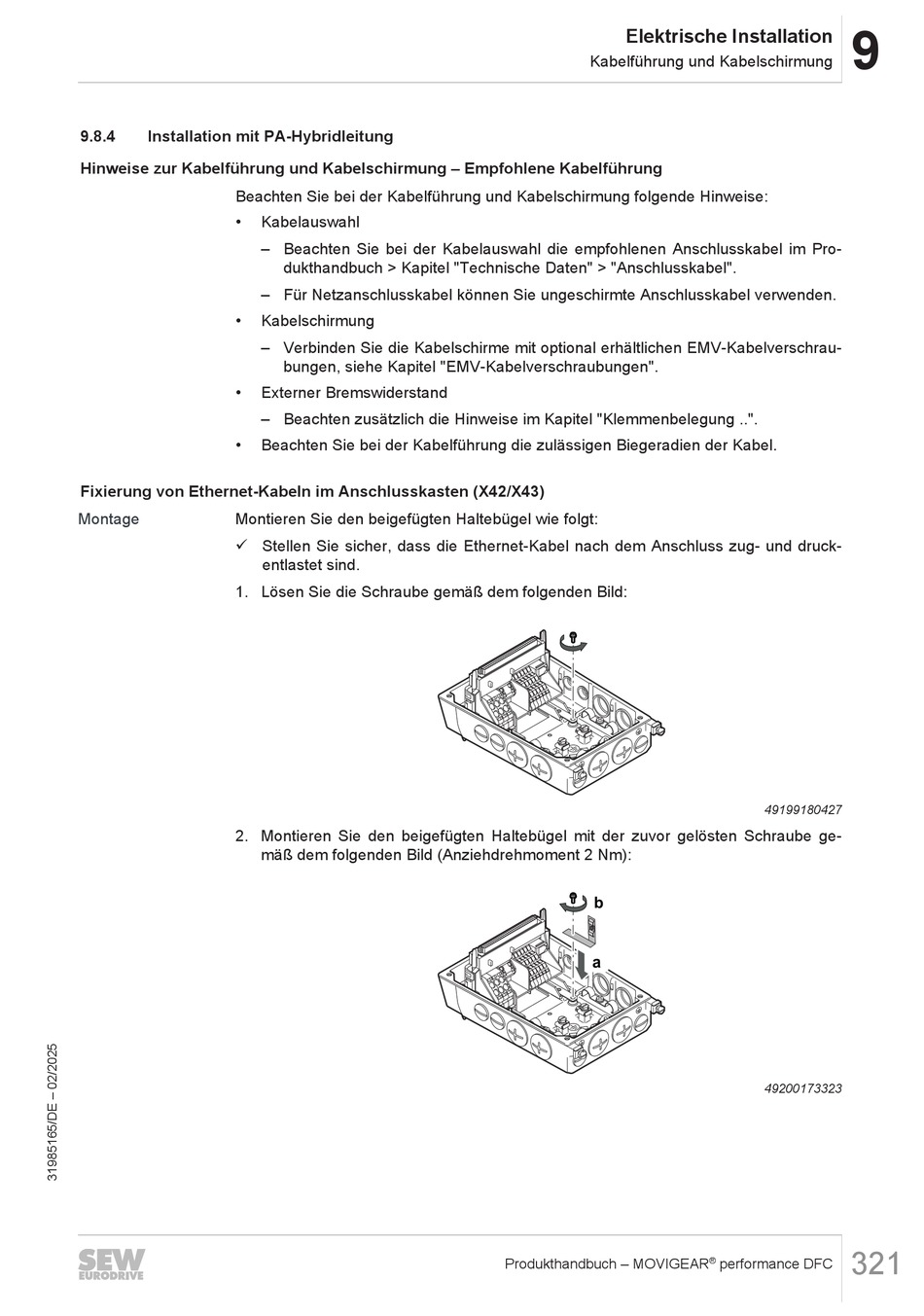

Installation mit PA-Hybridleitung
Hinweise zur Kabelführung und Kabelschirmung – Empfohlene Kabelführung
Beachten Sie bei der Kabelführung und Kabelschirmung folgende Hinweise:
•
•
•
•
Fixierung von Ethernet-Kabeln im Anschlusskasten (X42/X43)
Montage
Montieren Sie den beigefügten Haltebügel wie folgt:
ü Stellen Sie sicher, dass die Ethernet-Kabel nach dem Anschluss zug- und druck-
1. Lösen Sie die Schraube gemäß dem folgenden Bild:
2. Montieren Sie den beigefügten Haltebügel mit der zuvor gelösten Schraube ge-
Kabelauswahl
– Beachten Sie bei der Kabelauswahl die empfohlenen Anschlusskabel im Pro-
dukthandbuch > Kapitel "Technische Daten" > "Anschlusskabel".
– Für Netzanschlusskabel können Sie ungeschirmte Anschlusskabel verwenden.
Kabelschirmung
– Verbinden Sie die Kabelschirme mit optional erhältlichen EMV-Kabelverschrau-
bungen, siehe Kapitel "EMV-Kabelverschraubungen".
Externer Bremswiderstand
– Beachten zusätzlich die Hinweise im Kapitel "Klemmenbelegung ..".
Beachten Sie bei der Kabelführung die zulässigen Biegeradien der Kabel.
entlastet sind.
mäß dem folgenden Bild (Anziehdrehmoment 2 Nm):
