Mechanische Installation
8
Aufsteckgetriebe mit TorqLOC® (Kundenwelle ohne Anlageschulter)
258
Produkthandbuch – MOVIGEAR

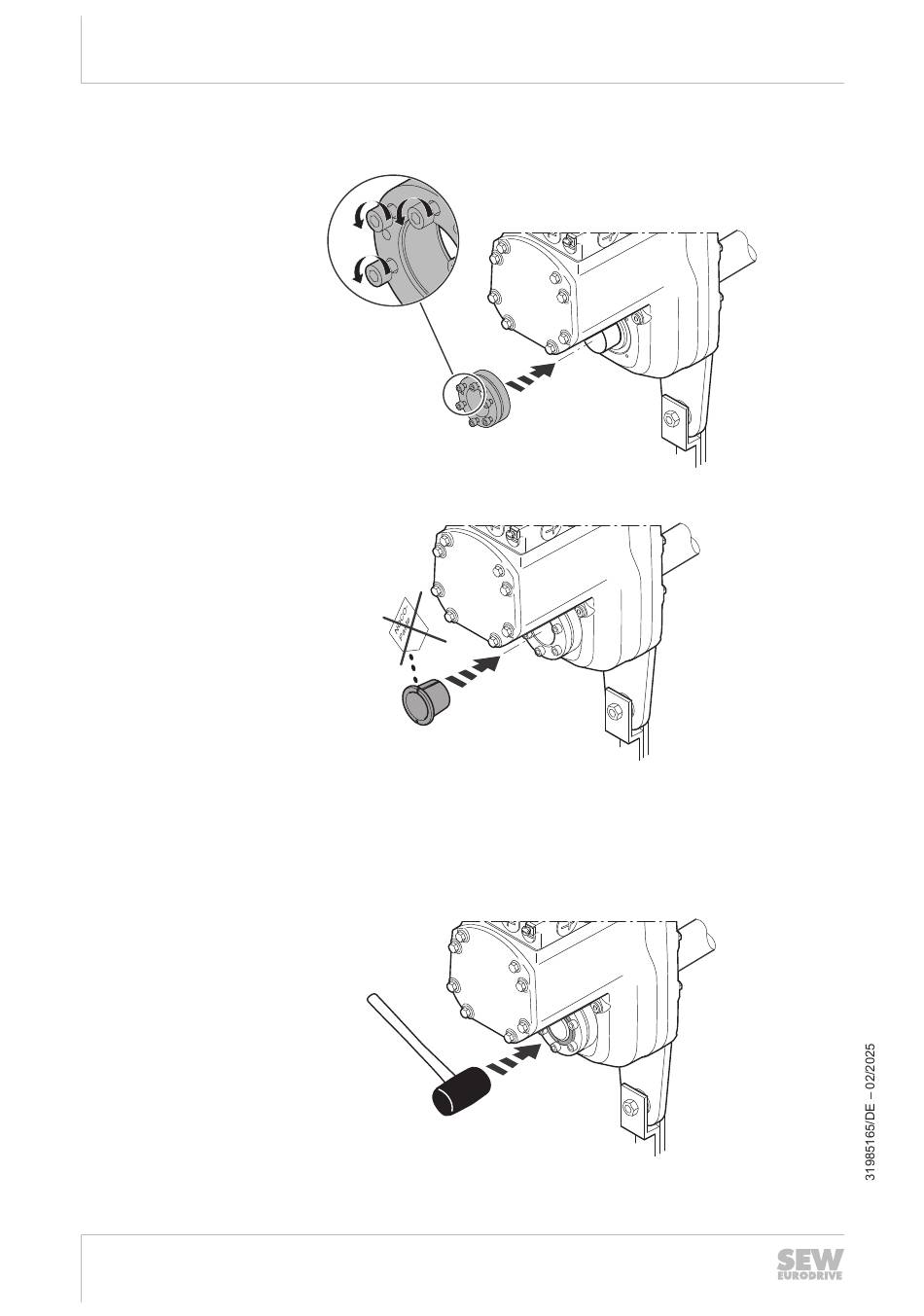

16. Stellen Sie sicher, dass alle Schrauben gelöst sind und schieben Sie die
Schrumpfscheibe auf die Hohlwelle.
17. Schieben Sie die Gegenbuchse auf die Kundenwelle und in die Hohlwelle.
18. Wenn Sie ein Getriebe mit Wellenbund vorliegen haben, dann montieren Sie die
Schrumpfscheibe auf Anschlag am Wellenbund. Wenn Sie ein Getriebe ohne
Wellenbund vorliegen haben, dann montieren Sie die Schrumpfscheibe in einem
Abstand von 6.5 mm bis 7.5 mm vom Getriebegehäuse.
19. Schlagen Sie leicht auf den Flansch der Gegenbuchse um sicherzustellen, dass
die Buchse fest in der Hohlwelle sitzt.
®
performance DFC
18014420038365835
27021619293109259
18014420038370699
