Mechanische Installation
8

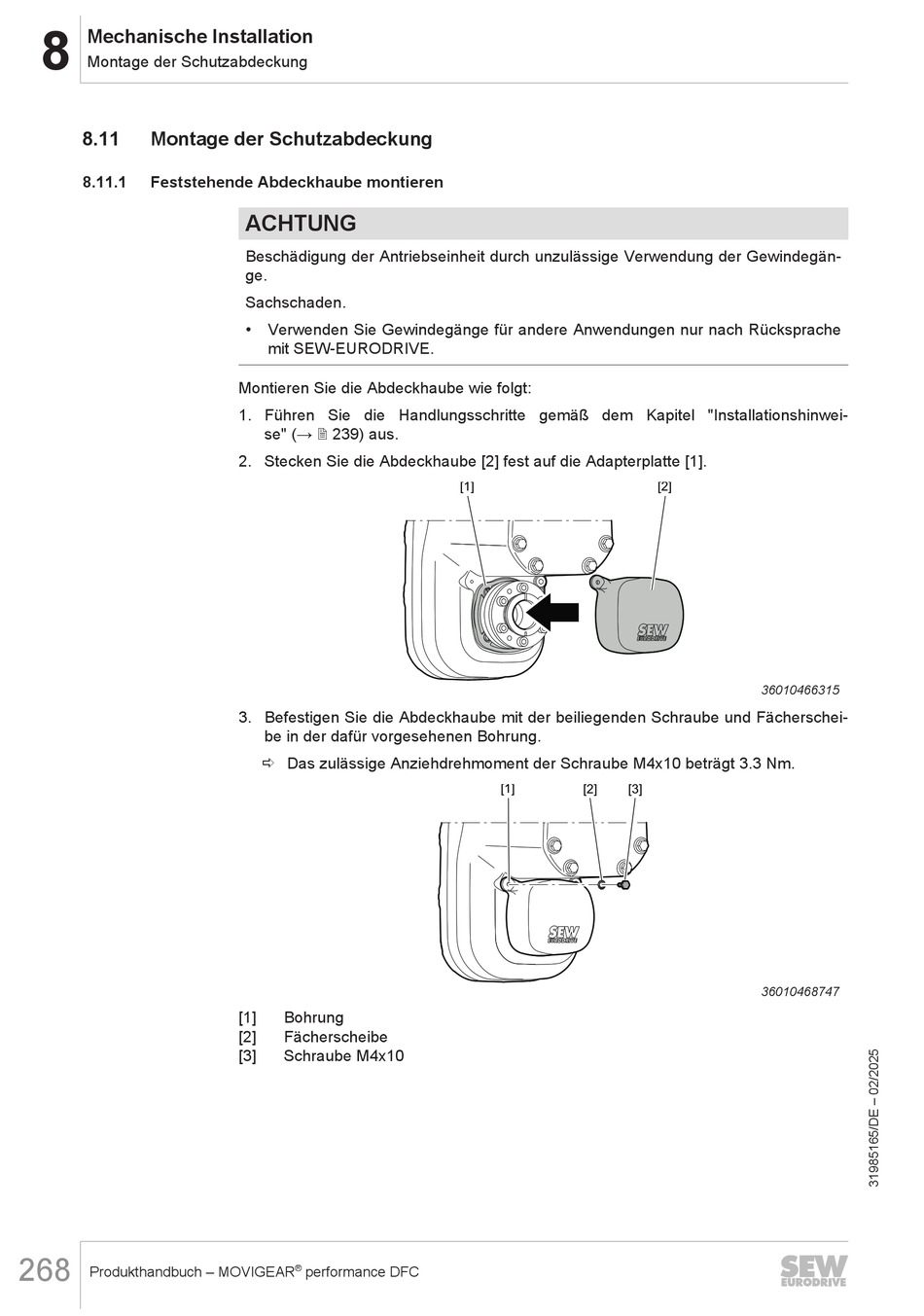

Montage der Schutzabdeckung
8.11
Montage der Schutzabdeckung
8.11.1
Feststehende Abdeckhaube montieren
268
Produkthandbuch – MOVIGEAR
ACHTUNG
Beschädigung der Antriebseinheit durch unzulässige Verwendung der Gewindegän-
ge.
Sachschaden.
•
Verwenden Sie Gewindegänge für andere Anwendungen nur nach Rücksprache
mit SEW‑EURODRIVE.
Montieren Sie die Abdeckhaube wie folgt:
1. Führen Sie die Handlungsschritte gemäß dem Kapitel "Installationshinwei-
se" (→ 2 239) aus.
2. Stecken Sie die Abdeckhaube [2] fest auf die Adapterplatte [1].
3. Befestigen Sie die Abdeckhaube mit der beiliegenden Schraube und Fächerschei-
be in der dafür vorgesehenen Bohrung.
ð Das zulässige Anziehdrehmoment der Schraube M4x10 beträgt 3.3 Nm.
[1]
Bohrung
[2]
Fächerscheibe
[3]
Schraube M4x10
®
performance DFC
[1]
[1]
[2]
[3]
[2]
36010466315
36010468747
