Elektrische Installation
9
Elektrische Installation – Funktionale Sicherheit
9.6
Elektrische Installation – Funktionale Sicherheit
9.6.1
Wichtige Hinweise
9.6.2
Installationsvorschriften
9.6.3
Sichere Abschaltung
9.6.4
Anschlussbeispiele sichere Digitaleingänge (F-DI..)
Kontaktbehaftete Sensoren (einkanalig)

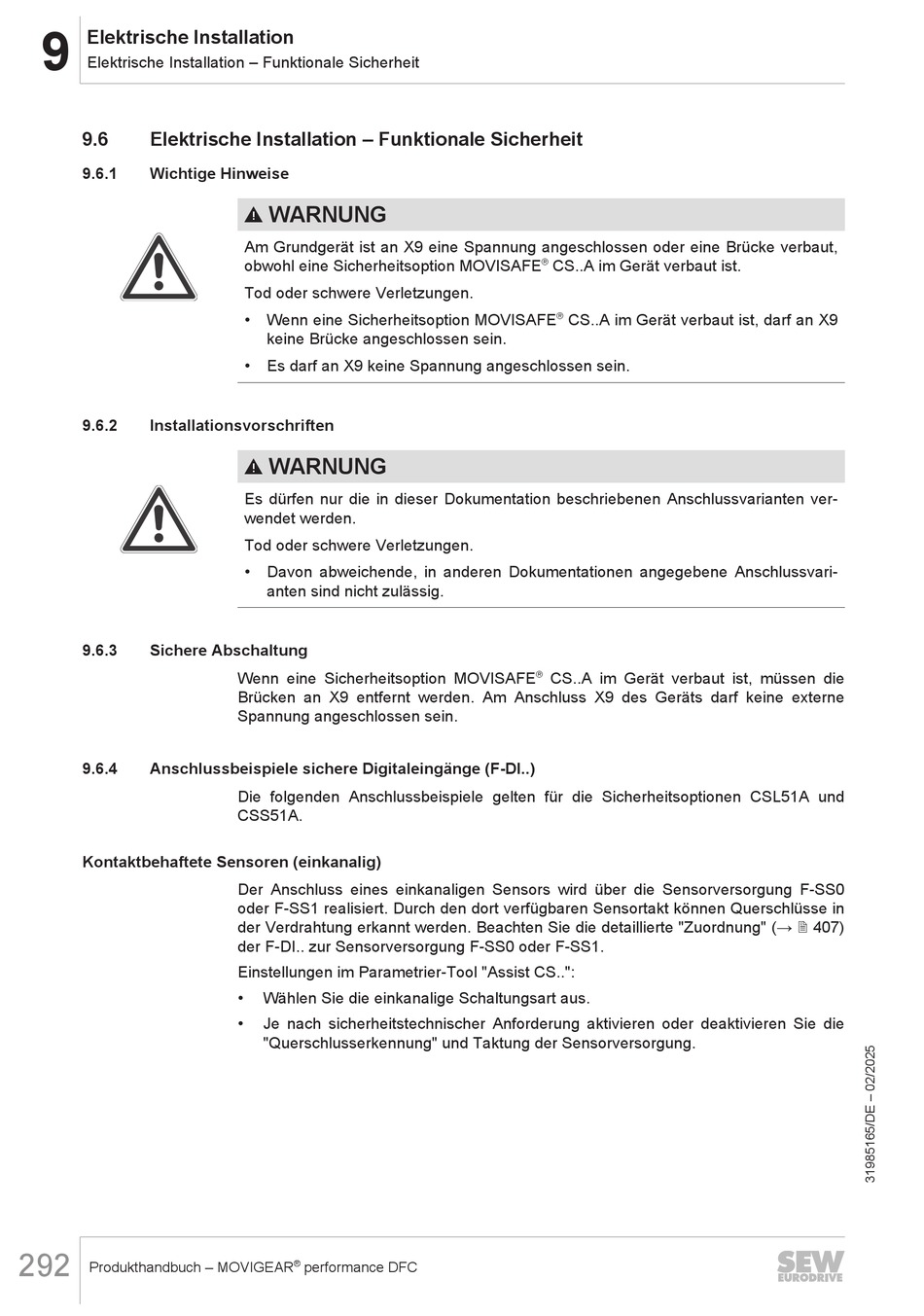

292
Produkthandbuch – MOVIGEAR
WARNUNG
Am Grundgerät ist an X9 eine Spannung angeschlossen oder eine Brücke verbaut,
obwohl eine Sicherheitsoption MOVISAFE
Tod oder schwere Verletzungen.
•
Wenn eine Sicherheitsoption MOVISAFE
keine Brücke angeschlossen sein.
•
Es darf an X9 keine Spannung angeschlossen sein.
WARNUNG
Es dürfen nur die in dieser Dokumentation beschriebenen Anschlussvarianten ver-
wendet werden.
Tod oder schwere Verletzungen.
•
Davon abweichende, in anderen Dokumentationen angegebene Anschlussvari-
anten sind nicht zulässig.
Wenn eine Sicherheitsoption MOVISAFE
Brücken an X9 entfernt werden. Am Anschluss X9 des Geräts darf keine externe
Spannung angeschlossen sein.
Die folgenden Anschlussbeispiele gelten für die Sicherheitsoptionen CSL51A und
CSS51A.
Der Anschluss eines einkanaligen Sensors wird über die Sensorversorgung F-SS0
oder F-SS1 realisiert. Durch den dort verfügbaren Sensortakt können Querschlüsse in
der Verdrahtung erkannt werden. Beachten Sie die detaillierte "Zuordnung" (→ 2 407)
der F-DI.. zur Sensorversorgung F-SS0 oder F‑SS1.
Einstellungen im Parametrier-Tool "Assist CS..":
•
Wählen Sie die einkanalige Schaltungsart aus.
•
Je nach sicherheitstechnischer Anforderung aktivieren oder deaktivieren Sie die
"Querschlusserkennung" und Taktung der Sensorversorgung.
®
performance DFC
®
CS..A im Gerät verbaut ist.
®
CS..A im Gerät verbaut ist, darf an X9
®
CS..A im Gerät verbaut ist, müssen die
