Klemme
Nr. Markierung Funktion
X31
1
–
Engineering-
Schnittstelle
2
–
3
–
4
–

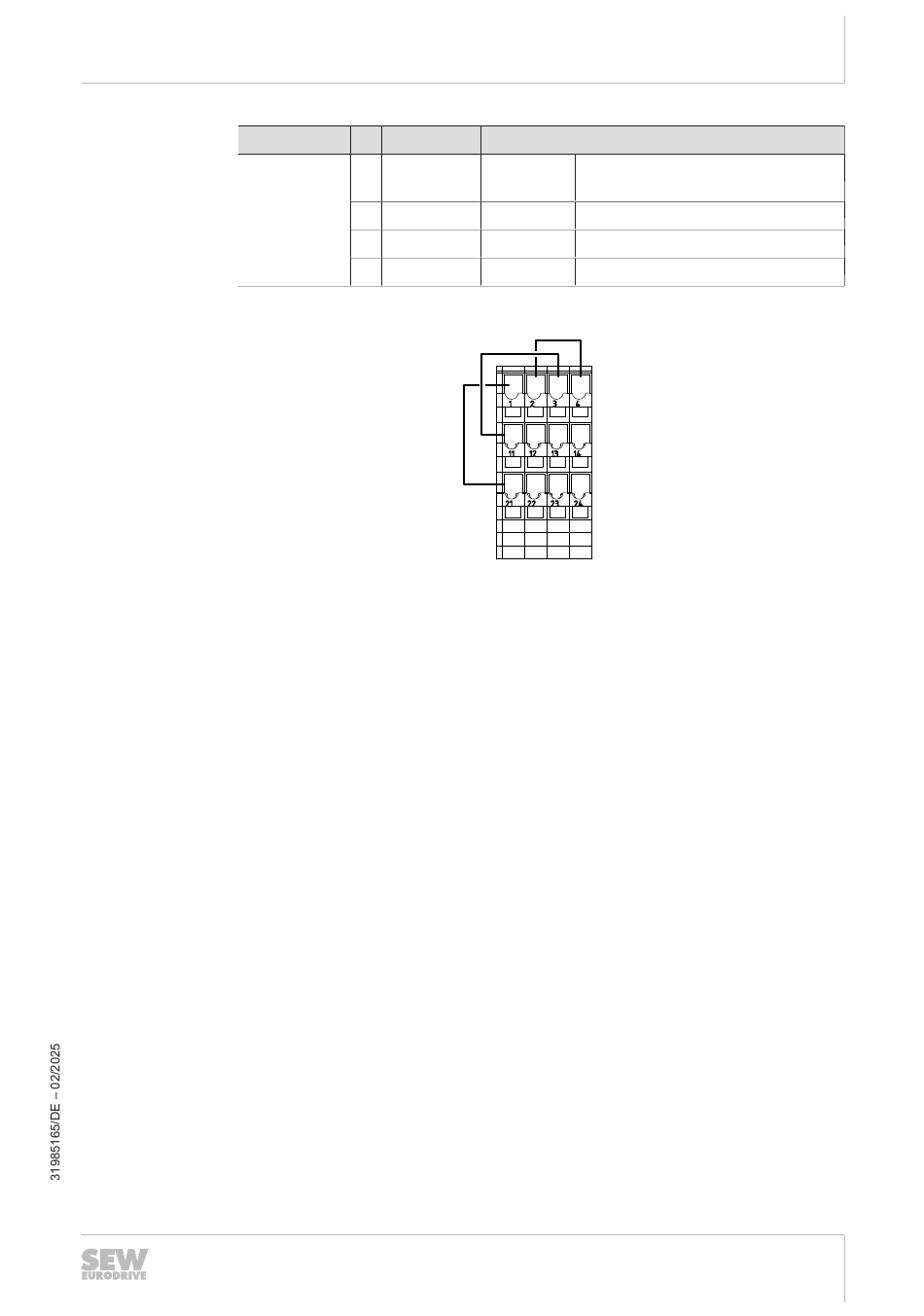

Das folgende Bild zeigt die werkseitig installierten beschrifteten Brücken an den Klem-
men X9:
Diese Brücken sind bei folgenden Ausführungen nicht vorhanden:
•
Ausführungen mit Steckverbindern mit STO-Funktion
•
Ausführungen mit Sicherheitsoption CSB51A
Weitere Hinweise finden Sie im Produkthandbuch > Kapitel "Projektierung Funktionale
Sicherheit" und Kapitel "Anschlussvarianten Funktionale Sicherheit".
Elektrische Installation
Klemmenbelegung MOVIGEAR® performance DFC
0V24_OUT 0V24-Bezugspotenzial
für DC-24-V-Hilfsausgang
CAN_L
Anschluss CAN Low
CAN_H
Anschluss CAN High
24V_OUT
DC-24-V-Hilfsausgang
1
2
3
4
11 12 13 14
X9
21 22 23 24
Produkthandbuch – MOVIGEAR
9
9007221264582283
291
®
performance DFC
