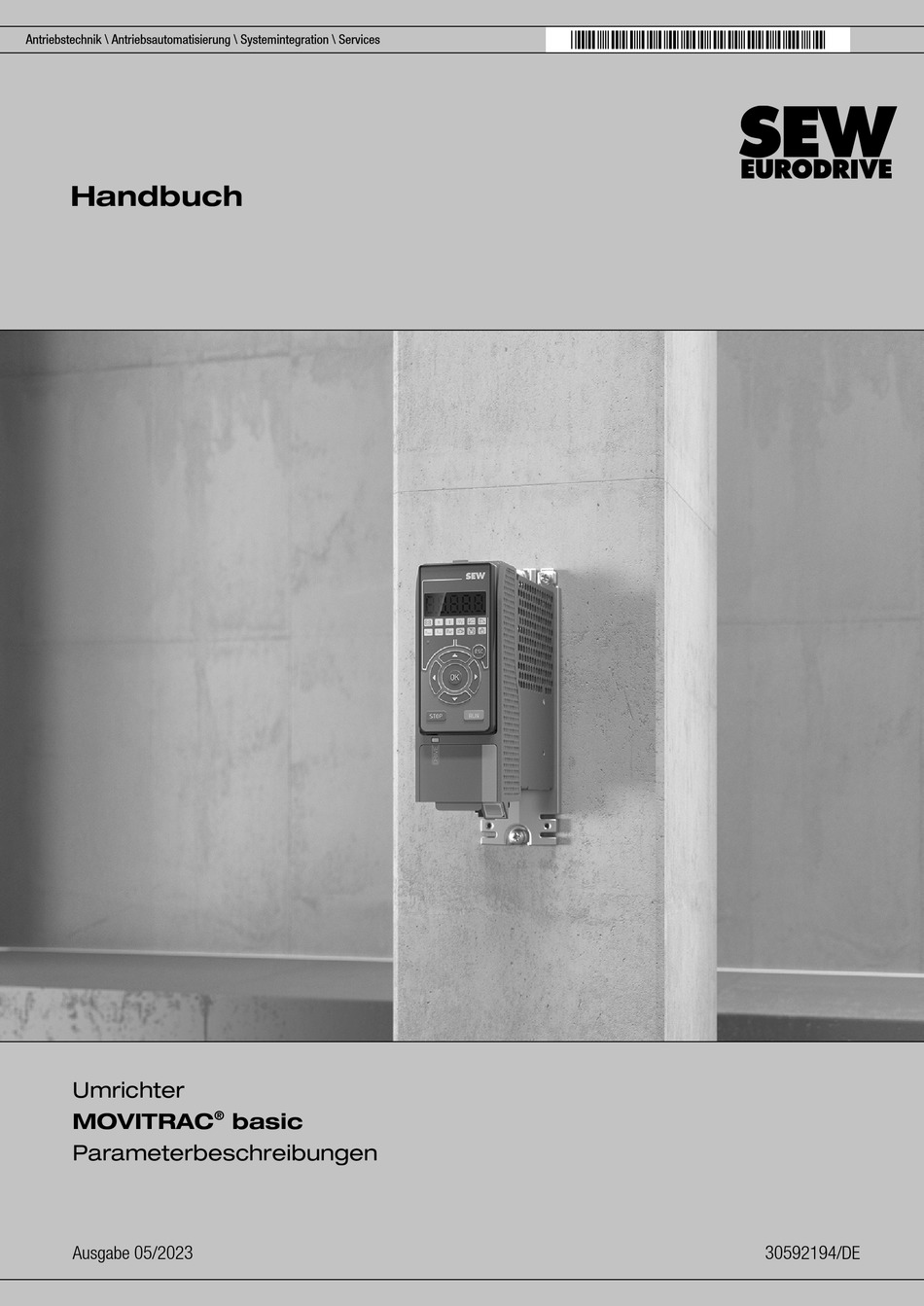

Seite 1 *30592194_0523* Antriebstechnik \ Antriebsautomatisierung \ Systemintegration \ Services Handbuch Umrichter ® MOVITRAC basic Parameterbeschreibungen Ausgabe 05/2023 30592194/DE...
Seite 2 SEW-EURODRIVE—Driving the world...
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Parameterbeschreibungen .................... 25 8299 Qualitätssicherung .................... 25 1.1.1 8299.1 Prüfdaten.................. 25 1.1.2 8299.2 Prüfdaten des Leistungsteils ............ 25 8300 Device Label ...................... 25 1.2.1 8300.1 Geräteidentifikation ................ 25 1.2.2 8300.2 GUID .................... 25 1.2.3 8300.6 Funktionsstand................. 26 1.2.4 8300.7 Technologielevel ................ 26 1.2.5 8300.8 Applikationslevel ................
Seite 4 Inhaltsverzeichnis 1.2.41 8300.47 Subkomponenten Hardware-Variantenkennung ...... 37 1.2.42 8300.48 Subkomponenten Funktionsstand.......... 37 1.2.43 8300.49 Subkomponenten Typ .............. 38 1.2.44 8300.50 Subkomponenten Instanz .............. 39 1.2.45 8300.51 Subkomponenten Backup/Restore .......... 39 1.2.46 8300.70 Subkomponenten Firmware 3 – Sachnummer....... 40 1.2.47 8300.71 Subkomponenten Firmware 3 – Version........ 40 1.2.48 8300.72 Subkomponenten Firmware 3 –...
Seite 5 Inhaltsverzeichnis 1.6.4 8305.4 Seriennummer.................. 50 1.6.5 8305.5 Hauptkomponente Firmware 1 – Sachnummer ....... 50 1.6.6 8305.6 Hauptkomponente Firmware 1 – Version......... 50 1.6.7 8305.7 Hauptkomponente Firmware 1 – Release........ 50 8310 Build Info ...................... 50 1.7.1 8310.1 Changeset-Nummer................. 50 1.7.2 8310.2 Changeset-Status ................ 51 1.7.3 8310.3 Release ....................
Seite 6 Inhaltsverzeichnis 1.15.4 8324.4 Verzögerungszeit AS1 .............. 59 1.15.5 8324.5 Meldung AS1.................. 59 1.16 8325 Meldung "Stromreferenz".................. 59 1.16.1 8325.1 Meldung aktiv ................... 59 1.16.2 8325.2 Referenzwert AS1 ................ 60 1.16.3 8325.3 Hysterese AS1 ................. 60 1.16.4 8325.4 Verzögerungszeit AS1 .............. 60 1.16.5 8325.5 Meldung AS1..................
Seite 7 Inhaltsverzeichnis 1.22.9 8334.14 Funktion DI 04................ 73 1.23 8335 Digitalausgänge Grundgerät ................ 74 1.23.1 8335.1 Aktueller Wert................... 74 1.23.2 8335.2 Negationsmaske ................ 74 1.23.3 8335.3 Funktionsstatus ................ 75 1.23.4 8335.6 Vorhandene Ausgänge .............. 75 1.23.5 8335.18 Funktion DOR ................ 75 1.24 8337 Konfigurierbare Digitaleingänge Grundgerät ............ 76 1.24.1 8337.1 Aktueller Wert...................
Seite 8 Inhaltsverzeichnis 1.27.19 8341.24 Konfigurierbare Digitalausgänge Grundgerät – Phys. Pegel .. 90 1.27.20 8341.52 Einschaltstunden intern.............. 90 1.27.21 8341.67 Systemzeit (EtherCAT® DC-Zeit) – Low-Teil......... 90 1.27.22 8341.68 Systemzeit (EtherCAT® DC-Zeit) – High-Teil ........ 90 1.27.23 8341.100 Anwenderparameter 1 – Belegung .......... 90 1.27.24 8341.101 Anwenderparameter 1 –...
Seite 9 Inhaltsverzeichnis 1.29.11 8343.11 Digitalausgänge Grundgerät – Phys. Pegel ......... 102 1.29.12 8343.13 Istdrehzahl.................. 102 1.29.13 8343.14 Istfrequenz ................... 102 1.29.14 8343.16 Ausgangsspannung .............. 102 1.29.15 8343.17 Zwischenkreisspannung............... 103 1.29.16 8343.18 Relativer Scheinstrom .............. 103 1.29.17 8343.21 Interner Fehlercode Subkomponente........... 103 1.29.18 8343.23 Konfigurierbare Digitaleingänge Grundgerät –...
Seite 10 Inhaltsverzeichnis 1.31.3 8345.3 Fehlercode Subkomponente ............ 113 1.31.4 8345.4 Fehlerzeitpunkt................ 113 1.31.5 8345.5 Einschaltstunden................ 113 1.31.6 8345.6 Freigabestunden ................ 114 1.31.7 8345.7 Gerätestatus................... 114 1.31.8 8345.8 Endstufenzustand ................ 114 1.31.9 8345.9 FCB .................... 115 1.31.10 8345.10 Digitaleingänge Grundgerät – Phys. Pegel ........ 115 1.31.11 8345.11 Digitalausgänge Grundgerät –...
Seite 11 Inhaltsverzeichnis 1.35 8349 Data-Flexibility status.................. 124 1.35.1 8349.1 State.................... 124 1.35.2 8349.2 Init Task – State ................ 125 1.35.3 8349.3 PD-In Task – State................. 125 1.35.4 8349.4 PD-Out Task – State .............. 125 1.35.5 8349.5 Free Task – State................ 126 1.35.6 8349.6 Init Task –...
Seite 12 Inhaltsverzeichnis 1.36.13 8354.30 Ermittelter Geschwindigkeitssollwert.......... 135 1.36.14 8354.31 Ermittelter Beschleunigungssollwert .......... 135 1.36.15 8354.32 Ermittelter Verzögerungssollwert .......... 135 1.36.16 8354.40 Beschleunigung 1 AS1.............. 135 1.36.17 8354.42 Beschleunigung 2 AS1.............. 135 1.36.18 8354.50 Verzögerung 1 AS1.............. 136 1.36.19 8354.52 Verzögerung 2 AS1.............. 136 1.37 8355 Bremse AS1....................... 136 1.37.1...
Seite 13 Inhaltsverzeichnis 1.40.20 8360.47 Massenträgheit von Motor und Bremse ........ 145 1.40.21 8360.48 Bezugsdrehmoment für relative Angaben........ 145 1.40.22 8360.62 Nennleistung ................ 145 1.40.23 8360.64 Maximaler Feldschwächstrom Synchronmaschine ...... 146 1.40.24 8360.65 Eisenverlustleistung im Nennpunkt .......... 146 1.40.25 8360.100 Steuerwort.................. 146 1.40.26 8360.101 Statuswort ..................
Seite 14 Inhaltsverzeichnis 1.45.4 8367.5 Empfangene Pakete............... 155 1.45.5 8367.10 - 8367.17 Arraygröße 8 Datenwörter ........... 155 1.46 8368 PE-Daten ...................... 155 1.46.1 8368.1 Aktualisieren................... 156 1.46.2 8368.2 Anzahl Datenwörter................ 156 1.46.3 8368.3 Datenquellen .................. 156 1.46.4 8368.4 Datenwörter.................. 157 1.47 8369 Motorpotenziometer ................... 157 1.47.1 8369.1 Steuerbits ..................
Seite 15 Inhaltsverzeichnis 1.53.3 8375.3 Lokaler Wert ................... 174 1.53.4 8375.4 Layout .................... 174 1.53.5 8375.10 Funktionen der Bits .............. 174 1.54 8376 Sollwertverschaltung.................. 175 1.54.1 8376.11 Geschwindigkeit – Quelle............. 175 1.54.2 8376.12 Geschwindigkeit – Lokaler Wert AS1........... 176 1.54.3 8376.13 Geschwindigkeit – Format PA-Daten ........... 176 1.54.4 8376.14 Geschwindigkeit –...
Seite 16 Inhaltsverzeichnis 1.60.13 8411.17 Rotorwiderstand bei 20 °C ............ 188 1.60.14 8411.18 Nennstatortemperatur .............. 188 1.60.15 8411.19 Temperaturkoeffizient – Statorwiderstand ........ 188 1.60.16 8411.20 Temperaturkoeffizient – Rotorwiderstand ........ 188 1.60.17 8411.21 Kennlinie I (Psi_SigmaAbs) – L_Ref .......... 189 1.60.18 8411.22 Kennlinie I (Psi_SigmaAbs_d) – p0.......... 189 1.60.19 8411.23 Kennlinie I (Psi_SigmaAbs_d) –...
Seite 17 Inhaltsverzeichnis 1.62.7 8430.12 Kommando 2................ 197 1.62.8 8430.13 Beschreibung 2 ................ 198 1.62.9 8430.14 Speicherstatus 2 ................ 198 1.62.10 8430.18 Betriebsstundenzähler 2 .............. 198 1.62.11 8430.19 Datum und Uhrzeit 2 .............. 198 1.62.12 8430.20 Parameterlayout 2................ 199 1.63 8431 Parameter-Setup.................... 199 1.63.1 8431.1 Grundinitialisierung ................
Seite 18 Inhaltsverzeichnis 1.67.14 8435.100 Triggerverknüpfung .............. 208 1.67.15 8435.105 Trigger – Verzögerungsmodus........... 208 1.67.16 8435.106 Trigger – Verzögerungszeit............ 208 1.67.17 8435.110 Triggertyp ................... 209 1.67.18 8435.120 Triggerquelle ................ 209 1.67.19 8435.130 Trigger – Zusatzbeschreibung Parameter 1....... 209 1.67.20 8435.140 Trigger – Zusatzbeschreibung Parameter 2....... 209 1.68 8436 Systemzeit ...................... 210 1.68.1...
Seite 19 Inhaltsverzeichnis 1.72.17 8463.55 Angeforderte MOVIKIT®-Betriebsart ........... 219 1.73 8464 PID-Controller .................... 219 1.73.1 8464.1 Aktivierung .................. 219 1.73.2 8464.2 Betriebsart.................. 220 1.73.3 8464.3 Standby-Betrieb aktivieren ............. 220 1.73.4 8464.4 Sollwertquelle................. 220 1.73.5 8464.5 Lokaler Sollwert................ 221 1.73.6 8464.6 Sollwert – Format PA-Daten ............ 222 1.73.7 8464.7 Istwertquelle ...................
Seite 20 Inhaltsverzeichnis 1.76.2 8501.2 Bei FCB 01 Bremse öffnen/DynaStop® deaktivieren – Freischalten .. 232 1.76.3 8501.3 Bei STO Bremse schließen............ 232 1.77 8504 FCB 04 Handbetrieb .................. 233 1.77.1 8504.1 Funktionsstand................ 233 1.77.2 8504.2 Unterstützte Funktionen .............. 233 1.77.3 8504.3 Reaktion auf Timeout .............. 233 1.77.4 8504.4 Auswertung Digitaleingänge ............
Seite 21 Inhaltsverzeichnis 1.83.3 8560.3 Anzahl Nachkommastellen............. 243 1.83.4 8560.4 Einheit .................... 244 1.84 8562 Anwendereinheit Beschleunigung aktiv ............. 244 1.84.1 8562.1 Zähler ..................... 244 1.84.2 8562.2 Nenner ................... 244 1.84.3 8562.3 Anzahl Nachkommastellen............. 245 1.84.4 8562.4 Einheit .................... 245 1.85 8567 Meldung "Motor steht" Daten AS1 .............. 245 1.85.1 8567.1 Drehzahlschwelle ................
Seite 22 Inhaltsverzeichnis 1.91.12 8587.101 Datenstatus ................ 254 1.92 8588 Analogeingänge Grundgerät................ 254 1.92.1 8588.1 AI 1 Spannungs-Offset.............. 254 1.92.2 8588.2 AI 1 Strom-Offset ................ 255 1.92.3 8588.3 AI 1 Skalierung Zähler.............. 255 1.92.4 8588.4 AI 1 Skalierung Nenner .............. 255 1.92.5 8588.5 AI 1 Funktion .................. 255 1.92.6 8588.6 AI 1 Skalierung Offset ..............
Seite 23 Inhaltsverzeichnis 1.96.6 8593.7 Boost .................... 265 1.96.7 8593.9 Schlupfkompensation.............. 266 1.96.8 8593.12 Kippbegrenzung ................ 266 1.96.9 8593.14 IxR-Kompensation................ 266 1.97 8600 SBus-C....................... 266 1.97.1 8600.2 Adresse .................. 266 1.97.2 8600.3 Timeout .................. 267 1.98 8603 Allgemeine Engineering-Daten ................ 267 1.98.1 8603.1 Allgemein AS1................ 267 1.99 8610 EU 400 V/50 Hz .................... 267 1.99.1...
Seite 24 Inhaltsverzeichnis 1.102.7 8613.7 Festsollwert 4 ................. 275 1.102.8 8613.8 Festsollwert 5 ................. 275 1.102.9 8613.9 Festsollwert 6 ................. 275 1.103 8614 EU 230 V/50 Hz .................... 275 1.103.1 8614.1 Motornennspannung .............. 276 1.103.2 8614.2 Motornennfrequenz ................ 276 1.103.3 8614.3 Maximaldrehzahl ................ 276 1.103.4 8614.4 Festsollwert 1 .................
Seite 25: Parameterbeschreibungen
Parameterbeschreibungen 8299 Qualitätssicherung Parameterbeschreibungen 8299 Qualitätssicherung Daten der Qualitätssicherung 1.1.1 8299.1 Prüfdaten Werkseinstellung: 0 Einheit: Datentyp: Uint8 (DataArray) Datenlänge: 944 Auflösung: 1 Wertebereich: 0 Bis 255 Prüfdaten 1.1.2 8299.2 Prüfdaten des Leistungsteils Werkseinstellung: 0 Einheit: Datentyp: Uint8 (DataArray) Datenlänge: 944 Auflösung: 1 Wertebereich: 0 Bis 255 Prüfdaten des Leistungsteils...
Seite 26: 8300.6 Funktionsstand
Parameterbeschreibungen 8300 Device Label Wertebereich: 0 Bis 255 GUID = "Globally Unique Identifier" Eine global eindeutige Zahl mit 128 Bits (16 Bytes), die in verteilten Computersyste- men zum Einsatz kommt. 1.2.3 8300.6 Funktionsstand Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Fortlaufende Nummer, die einen bestimmten Funktionsumfang (Parameterumfang,...
Seite 27: 8300.10 Geräteversion
Parameterbeschreibungen 8300 Device Label 1.2.7 8300.10 Geräteversion Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Reserviert • 1= A • 2= B • 3= C • 4= D • 5= E 1.2.8 8300.11 Empfohlene Motorleistung Werkseinstellung: 0 Einheit: W Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295...
Seite 28: 8300.15 Standardbussystem
Parameterbeschreibungen 8300 Device Label Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Keiner • 1= 0 • 2= A • 3= B • 4= C • 5= D (C3) • 6= E (C2) • 7= F (C1) • 8= 1 (keine) Funkentstörgrad des Geräts gemäß...
Seite 29: 8300.17 Übersicht Implementierte Labels
Parameterbeschreibungen 8300 Device Label 1.2.14 8300.17 Übersicht implementierte Labels Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 0= Reserviert • 1= Device Label • 2= Mobile Data Label • 3= Assembly Label • 4= Communication Label • 5= Modul Label • 6= Customer Label •...
Seite 30: 8300.21 Leistungsteil-Konfigurationsdatensatz - Sachnummer
Parameterbeschreibungen 8300 Device Label • 3= Eintrag Subkomponente 3 ungültig • 4= Eintrag Subkomponente 4 ungültig Zeigt, ob die Einträge des Device Labels gültig sind. Jeder noch nicht gültige Eintrag setzt sein Statusbit auf dem Wert 1. Das Label mit dem Wert 0 ist demnach komplett gültig.
Seite 31: 8300.26 Hauptkomponente Firmware 1 - Version
Parameterbeschreibungen 8300 Device Label 1.2.22 8300.26 Hauptkomponente Firmware 1 – Version Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Hauptkomponente Firmware 1 – Version 1.2.23 8300.27 Hauptkomponente Firmware 1 – Release Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295...
Seite 32: 8300.31 Hauptkomponente Firmware 3 - Sachnummer
Parameterbeschreibungen 8300 Device Label Auflösung: 1 Wertebereich: 0 Bis 4294967295 Hauptkomponente Firmware 2 – Release 1.2.27 8300.31 Hauptkomponente Firmware 3 – Sachnummer Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Sachnummer der Firmware des Main-FPGA 1.2.28 8300.32 Hauptkomponente Firmware 3 –...
Seite 33: 8300.35 Hauptkomponente Firmware 4 - Version
Parameterbeschreibungen 8300 Device Label 1.2.31 8300.35 Hauptkomponente Firmware 4 – Version Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Versionsnummer der Firmware des Grundgeräts 1.2.32 8300.36 Hauptkomponente Firmware 4 – Release Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295...
Seite 34: 8300.41 Subkomponenten Firmware 1 - Sachnummer
Parameterbeschreibungen 8300 Device Label – Offset 2: Feldbuskarte – Offset 3: E/A-Karte – Offset 4: DMI-Komponente – Offset 5: DDI 1 - Hauptkomponente – Offset 6: DDI 1 - Subkomponente 1 – Offset 7: DDI 1 - Subkomponente 2 – Offset 8: DDI 1 - Subkomponente 3 –...
Seite 35: 8300.43 Subkomponenten Firmware 1 - Release
Parameterbeschreibungen 8300 Device Label – Offset 1: Sicherheitskarte/Zusatzgeber – Offset 2: Feldbuskarte – Offset 3: E/A-Karte – Offset 4: DMI-Komponente – Offset 5: DDI 1 - Hauptkomponente – Offset 6: DDI 1 - Subkomponente 1 – Offset 7: DDI 1 - Subkomponente 2 –...
Seite 36: 8300.45 Subkomponenten Firmware 2 - Version
Parameterbeschreibungen 8300 Device Label – Offset 0: Leistungsteil – Offset 1: Sicherheitskarte/Zusatzgeber – Offset 2: Feldbuskarte – Offset 3: E/A-Karte – Offset 4: DMI-Komponente – Offset 5: DDI 1 - Hauptkomponente – Offset 6: DDI 1 - Subkomponente 1 – Offset 7: DDI 1 - Subkomponente 2 –...
Seite 37: 8300.47 Subkomponenten Hardware-Variantenkennung
Parameterbeschreibungen 8300 Device Label Release der 2. Firmware der Subkomponente. Bei Geräten der Umrichter-Plattform ist die Belegung wie folgt:: – Offset 0: Leistungsteil – Offset 1: Sicherheitskarte/Zusatzgeber – Offset 2: Feldbuskarte – Offset 3: E/A-Karte – Offset 4: DMI-Komponente – Offset 5: DDI 1 - Hauptkomponente –...
Seite 38: 8300.49 Subkomponenten Typ
Parameterbeschreibungen 8300 Device Label Wertebereich: 0 Bis 4294967295 Funktionsstand der Subkomponente. Bei Geräten der Umrichter-Plattform ist die Belegung wie folgt:: – Offset 0: Leistungsteil – Offset 1: Sicherheitskarte/Zusatzgeber – Offset 2: Feldbuskarte – Offset 3: E/A-Karte – Offset 4: DMI-Komponente –...
Seite 39: 8300.50 Subkomponenten Instanz
Parameterbeschreibungen 8300 Device Label – Offset 6: DDI 1 - Subkomponente 1 – Offset 7: DDI 1 - Subkomponente 2 – Offset 8: DDI 1 - Subkomponente 3 – Offset 9: DDI 1 - Subkomponente 4 – Offset 10: DDI 1 - Subkomponente 5 1.2.44 8300.50 Subkomponenten Instanz Werkseinstellung: 0...
Seite 40: 8300.70 Subkomponenten Firmware 3 - Sachnummer
Parameterbeschreibungen 8300 Device Label – Offset 3: E/A-Karte – Offset 4: DMI-Komponente – Offset 5: DDI 1 - Hauptkomponente – Offset 6: DDI 1 - Subkomponente 1 – Offset 7: DDI 1 - Subkomponente 2 – Offset 8: DDI 1 - Subkomponente 3 –...
Seite 41: 8300.72 Subkomponenten Firmware 3 - Release
Parameterbeschreibungen 8300 Device Label – Offset 2: Feldbuskarte – Offset 3: E/A-Karte – Offset 4: DMI-Komponente – Offset 5: DDI 1 - Hauptkomponente – Offset 6: DDI 1 - Subkomponente 1 – Offset 7: DDI 1 - Subkomponente 2 – Offset 8: DDI 1 - Subkomponente 3 –...
Seite 42: 8300.74 Subkomponenten Firmware 4 - Version
Parameterbeschreibungen 8300 Device Label – Offset 1: Sicherheitskarte/Zusatzgeber – Offset 2: Feldbuskarte – Offset 3: E/A-Karte – Offset 4: DMI-Komponente – Offset 5: DDI 1 - Hauptkomponente – Offset 6: DDI 1 - Subkomponente 1 – Offset 7: DDI 1 - Subkomponente 2 –...
Seite 43: 8301 Mobiledatalabel
Parameterbeschreibungen 8301 MobileDataLabel – Offset 0: Leistungsteil – Offset 1: Sicherheitskarte/Zusatzgeber – Offset 2: Feldbuskarte – Offset 3: E/A-Karte – Offset 4: DMI-Komponente – Offset 5: DDI 1 - Hauptkomponente – Offset 6: DDI 1 - Subkomponente 1 – Offset 7: DDI 1 - Subkomponente 2 –...
Seite 44: 8301.40 Subkomponenten Gerätefamilie
Parameterbeschreibungen 8301 MobileDataLabel Gerätespannung 1.3.4 8301.40 Subkomponenten Gerätefamilie Werkseinstellung: 0 Einheit: Datentyp: Uint32 (DataArray) Datenlänge: 3 Auflösung: 1 Wertebereich: 0 Bis 4294967295 1.3.5 8301.70 Parametersatz inkonsistent Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Nein • 1= Ja Der Parametersatz ist inkonsistent. Zur Behebung des Fehlers muss der Ausliefe- rungszustand wiederhergestellt oder ein konsistenter Parametersatz eingespielt wer- den.
Seite 45: 8301.102 Anwendereinheit Geschwindigkeit As1 Zähler
Parameterbeschreibungen 8301 MobileDataLabel 1.3.8 8301.102 Anwendereinheit Geschwindigkeit AS1 Zähler Werkseinstellung: 10000 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 1 Bis 2147483647 Über den Zähler und Nenner kann das Verhältnis der physikalischen SI-Einheit zur Anwendereinheit bestimmt werden. 1.3.9 8301.103 Anwendereinheit Geschwindigkeit AS1 Nenner Werkseinstellung: 1 Einheit: Datentyp: Int32...
Seite 46: 8303 Customer Label
8303.1 Gerätebezeichnung Datentyp: String8Bit (Füllstands-Array) Datenlänge: 241 Auflösung: Wertebereich: Wenn vom Kunden eine eigene Gerätebezeichnung gefordert wird, kann diese von SEW-EURODRIVE entsprechend der Gerätebestellung in diesem Parameter hinter- legt werden. 1.4.2 8303.3 Geräteidentifikation – Kundennummer Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1...
Seite 47: 8304.1 Seriennummer
Parameterbeschreibungen 8304 Produktionsdaten 1.5.1 8304.1 Seriennummer Datentyp: String8Bit (Füllstands-Array) Datenlänge: 32 Auflösung: Wertebereich: Seriennummer des Geräts 1.5.2 8304.2 Gerätestatus Datentyp: String8Bit (Füllstands-Array) Datenlänge: 37 Auflösung: Wertebereich: Gerätestatus. Die Felder 1 – 9 sind die Nummer in der Statuszeile auf dem Typen- schild oder auf dem Statusaufkleber.
Seite 48: 8304.21 Option 2 - Status
Parameterbeschreibungen 8304 Produktionsdaten Bezeichnung der Option 2 1.5.7 8304.21 Option 2 – Status Datentyp: String8Bit (Füllstands-Array) Datenlänge: 37 Auflösung: Wertebereich: Gerätestatus der Option 2 1.5.8 8304.30 Option 3 – Bezeichnung Datentyp: String8Bit (Füllstands-Array) Datenlänge: 9 Auflösung: Wertebereich: Bezeichnung der Option 3 1.5.9 8304.31 Option 3 –...
Seite 49: 8304.51 Option 5 - Status
Parameterbeschreibungen 8305 Scan Label Wertebereich: Bezeichnung der Option 5 1.5.13 8304.51 Option 5 – Status Datentyp: String8Bit (Füllstands-Array) Datenlänge: 37 Auflösung: Wertebereich: Gerätestatus der Option 5 8305 Scan Label Scan Label 1.6.1 8305.1 Geräteidentifikation Werkseinstellung: Datentyp: String8Bit (Füllstands-Array) Datenlänge: 32 Auflösung: Wertebereich: Geräteidentifikation...
Seite 50: 8305.4 Seriennummer
Parameterbeschreibungen 8310 Build Info 1.6.4 8305.4 Seriennummer Datentyp: String8Bit (Füllstands-Array) Datenlänge: 32 Auflösung: Wertebereich: Seriennummer des Geräts 1.6.5 8305.5 Hauptkomponente Firmware 1 – Sachnummer Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Sachnummer der Firmware des Grundgeräts 1.6.6 8305.6 Hauptkomponente Firmware 1 –...
Seite 51: 8310.2 Changeset-Status
Parameterbeschreibungen 8312 Istwerte Endstufenüberwachung Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Changeset-Nummer 1.7.2 8310.2 Changeset-Status Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 1.7.3 8310.3 Release Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Nein •...
Seite 52: 8314 Endschalter
Parameterbeschreibungen 8314 Endschalter Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Absolute Kühlkörpertemperatur 8314 Endschalter Die Endschalterverarbeitung stellt das Einhalten des Fahrbereichs eines Antriebs si- cher. Hierzu können die Digitalreingänge auf die Funktionen "Endschalter positiv" und "Endschalter negativ" programmiert werden. An diesen Digitaleingängen werden die Endschalter angeschlossen.
Seite 53: 8316 Regelverfahren Prozesswerte Regelungstakt
Parameterbeschreibungen 8316 Regelverfahren Prozesswerte Regelungstakt 1.10 8316 Regelverfahren Prozesswerte Regelungstakt 1.10.1 8316.7 Mögliche Betriebsarten Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 1= Drehzahlregelung 1.10.2 8316.13 Statusflags Begrenzungen Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 0= Benutzerdefinierte Stromgenze erreicht • 1= Thermische Stromgrenze erreicht •...
Seite 54: 8316.159 Betrag Absolute Sollspannung - Effektivwert
Parameterbeschreibungen 8318 Auto-Reset Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Scheinstrom, absolut, Effektivwert, im FCB-Raster, Auflösung so angepasst, das sie in ein 16-Bit-PD-Wort passt 1.10.6 8316.159 Betrag absolute Sollspannung – Effektivwert Werkseinstellung: 0 Einheit: mV Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647...
Seite 55: 8318.1 Aktivierung
Parameterbeschreibungen 8321 Zugriffsberechtigungen 1.11.1 8318.1 Aktivierung Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Aus • 1= Ein Legt fest, ob eine automatische Fehlerquittierung durchgeführt wird. Folgende Einstellungen sind möglich: – Aus: Ein Fehler muss über eine auf "Fehler-Reset" parametrierte Klemme, durch Ausschalten des Geräts, über Parameter oder über Steuerwort quittiert werden.
Seite 56: 8321.2 Passwort
Parameterbeschreibungen 8322 Anwahl Antriebsstrang • 70= Firmware • 80= Nobody Aktive Berechtigungsstufe im Gerät. Die Berechtigungsstufe bestimmt die Schreib- rechte. Folgende Einstellungen sind möglich: – Observer: Die meisten Parameter dürfen nur gelesen werden. – Operator: Die meisten Parameter dürfen auch geschrieben werden. –...
Seite 57: 8322.4 Anzahl Antriebsstränge
Parameterbeschreibungen 8323 Meldung "Geschwindigkeitsreferenz" 1.13.2 8322.4 Anzahl Antriebsstränge Werkseinstellung: 1 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 1 Bis 2 Anzahl der Antriebsstränge im Gerät 1.14 8323 Meldung "Geschwindigkeitsreferenz" Meldung "Geschwindigkeitsreferenz" 1.14.1 8323.1 Meldung aktiv Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: •...
Seite 58: 8323.4 Verzögerungszeit As1
Parameterbeschreibungen 8324 Meldung "Geschwindigkeits-Soll-Ist-Vergleich" 1.14.4 8323.4 Verzögerungszeit AS1 Werkseinstellung: 1000 Einheit: ms Datentyp: Int32 Datenlänge: 1 Auflösung: 100 Wertebereich: 0 Bis 9000 Verzögerungszeit für die Drehzahl-Referenzmeldung im Antriebsstrang 1. Damit die Meldung gesetzt wird, muss die Bedingung für die Meldung mindestens für diese Zeit erfüllt sein.
Seite 59: 8324.3 Halbe Fensterbreite As1
Parameterbeschreibungen 8325 Meldung "Stromreferenz" - Bei aktivem FW-MOVIKIT durchgehend gebildet mit Sollgeschwindigkeit = "Sollwert- verschaltung.Geschwindigkeit – Aktueller Wert" (8376.14). 1.15.3 8324.3 Halbe Fensterbreite AS1 Werkseinstellung: 1000000 Einheit: 1E-4/min Anwendereinheit Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 10000 Bis 3000000 Hysterese um den Drehzahl-Sollwert im Antriebsstrang 1 1.15.4 8324.4 Verzögerungszeit AS1 Werkseinstellung: 1000...
Seite 60: 8325.2 Referenzwert As1
Parameterbeschreibungen 8325 Meldung "Stromreferenz" Die Meldung erscheint, wenn der Strom kleiner oder größer als der eingestellte Refe- renzstromwert ist. 1.16.2 8325.2 Referenzwert AS1 Werkseinstellung: 100000 Einheit: 1E-03 % Datentyp: Int32 Datenlänge: 1 Auflösung: 100 Wertebereich: 0 Bis 200000 Stromreferenzwert im Antriebsstrang 1 bezogen auf den Umrichternennstrom 1.16.3 8325.3 Hysterese AS1 Werkseinstellung: 5000...
Seite 61: 8326 Meldung "Geschwindigkeitsfenster
Parameterbeschreibungen 8326 Meldung "Geschwindigkeitsfenster" 1.17 8326 Meldung "Geschwindigkeitsfenster" Meldung "Geschwindigkeitsfenster" 1.17.1 8326.1 Meldung aktiv Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 0= Meldung aktiv Meldung, wenn die Drehzahl innerhalb eines Drehzahlfensters ist. 1.17.2 8326.2 Fenstermitte AS1 Werkseinstellung: 15000000 Einheit: 1E-4/min Anwendereinheit Datentyp: Int32 Datenlänge: 1 Auflösung: 1...
Seite 62: 8327 Begrenzungsmeldungen
Parameterbeschreibungen 8327 Begrenzungsmeldungen Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Wert innerhalb des Fensters • 1= Wert außerhalb des Fensters Legt fest, wann die Meldung im Antriebsstrang 1 gesetzt wird. 1.18 8327 Begrenzungsmeldungen Begrenzungsmeldungen 1.18.1 8327.1 Sollwert/Profilwert begrenzt Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: •...
Seite 63: 8328.3 Interne Einschaltstunden
Parameterbeschreibungen 8330 Applikations-Heartbeat Einheit: min Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Summe der Stunden, das Gerät freigegeben war. Der Speicherzyklus ist 1 Minute. 1.19.3 8328.3 Interne Einschaltstunden Werkseinstellung: 0 Einheit: min Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Summe der Stunden, die das Gerät mit DC-24-V-Spannung versorgt war, unabhängig von der Quelle (internes Netzteil oder externe Einspeisung).
Seite 64: 8330.3 Timeout
Parameterbeschreibungen 8330 Applikations-Heartbeat Datenlänge: 1 Wertebereich: • 0= Meldung aktiv Dient zur Verschaltung mit den Prozessdaten der übergeordneten Steuerung 1.20.3 8330.3 Timeout Werkseinstellung: 0 Einheit: ms Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 1000 1.20.4 8330.10 User-Timeout-Aktivierung Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich:...
Seite 65: 8332 Gerätestatus
Parameterbeschreibungen 8332 Gerätestatus 1.21 8332 Gerätestatus Gerätestatus 1.21.1 8332.1 Statusbits Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 0= Betriebsbereit • 1= Endstufe freigegeben • 2= Sollwerte aktiv • 3= Antriebsstrang 1 aktiv • 4= Antriebsstrang 2 aktiv • 5= Begrenzung aktiv •...
Seite 66: 8332.5 Inbetriebnahmezustand Aktivieren
Parameterbeschreibungen 8332 Gerätestatus 1.21.4 8332.5 Inbetriebnahmezustand aktivieren Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Nein • 1= Ja Legt fest, dass der Antrieb über die Oberfläche parametrierbar ist. Folgende Einstellungen sind möglich: – Ja: Der Antrieb stoppt an der Applikationsgrenze und sperrt die Endstufe. Der Zu- stand kann nur über die Einstellung "Nein"...
Seite 67: 8332.9 Hmi-Anzeigestatus
Parameterbeschreibungen 8332 Gerätestatus • 2= Applikationsprogramm geladen • 3= Applikationsprogramm gestartet • 4= Applikationsfehler vorhanden • 5= Warnung • 6= Konfigurationszustand • 16= Subfehler Bit 0 • 17= Subfehler Bit 1 • 18= Subfehler Bit 2 • 19= Subfehler Bit 3 •...
Seite 68 Parameterbeschreibungen 8332 Gerätestatus • 1010= br • 1020= C0 • 1021= C1 • 1022= C2 • 1023= C3 • 1024= C4 • 1025= C5 • 1026= C6 • 1027= C7 • 1028= C8 • 1029= C9 • 1030= CD • 1031= CA •...
Seite 69: 8332.10 Frontmodul
Parameterbeschreibungen 8334 Digitaleingänge Grundgerät • 1224= FCB 24 • 1225= FCB 25 • 1226= FCB 26 • 1227= FCB 27 • 1228= FCB 28 • 1229= FCB 29 • 1230= FCB 30 • 1231= FCB 31 • 1232= FCB 32 Zeigt den Status des Gerätes inkompakter priorisierter Form an.
Seite 70: 8334.3 Funktionsstatus
Parameterbeschreibungen 8334 Digitaleingänge Grundgerät Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 1= DI 01 • 2= DI 02 • 3= DI 03 • 4= DI 04 Zeigt, ob die auf den Digitaleingang programmierte Funktion "0-aktiv" ist. Bit x = 1: Der Digitaleingang DI 0x ist "0-aktiv". 1.22.3 8334.3 Funktionsstatus Werkseinstellung:...
Seite 71: 8334.11 Funktion Di 01
Parameterbeschreibungen 8334 Digitaleingänge Grundgerät 1.22.6 8334.11 Funktion DI 01 Werkseinstellung: 8354.23 Bit 0 "Drehrichtung wählen" Datentyp: Parameter-Bit-Pointer Datenlänge: 1 Wertebereich: • 0.0 Bit 0 "Keine Funktion " • 8314.2 Bit 0 "HW-Endschalter positiv AS1" • 8314.2 Bit 1 "HW-Endschalter negativ AS1" •...
Seite 72 Parameterbeschreibungen 8334 Digitaleingänge Grundgerät Wertebereich: • 0.0 Bit 0 "Keine Funktion " • 8314.2 Bit 0 "HW-Endschalter positiv AS1" • 8314.2 Bit 1 "HW-Endschalter negativ AS1" • 8332.4 Bit 0 "Externes Gerät nicht bereit" • 8334.4 Bit 2 "Von Steuerung verwendet" •...
Seite 73 Parameterbeschreibungen 8334 Digitaleingänge Grundgerät • 8334.4 Bit 2 "Von Steuerung verwendet" • 8349.18 Bit 0 "Data-Flexibility-Eingang" • 8354.21 Bit 0 "Geschwindigkeits-Festsollwert Bit 0" • 8354.21 Bit 1 "Geschwindigkeits-Festsollwert Bit 1" • 8354.21 Bit 2 "Geschwindigkeits-Festsollwert Bit 2" • 8354.23 Bit 0 "FCB 05 – Festsollwerte Drehrichtung positiv" •...
Seite 74: 8335 Digitalausgänge Grundgerät
Parameterbeschreibungen 8335 Digitalausgänge Grundgerät • 8354.23 Bit 0 "FCB 05 – Festsollwerte Drehrichtung positiv" • 8354.23 Bit 1 "FCB 05 – Festsollwerte Drehrichtung negativ" • 8354.24 Bit 0 "Beschleunigung 2/Verzögerung 2 aktivieren" • 8354.27 Bit 0 "3-Wire-Control – Drehrichtung positiv" •...
Seite 75: 8335.3 Funktionsstatus
Parameterbeschreibungen 8335 Digitalausgänge Grundgerät Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 9= DO R Zeigt, ob die auf den Digitalausgang programmierte Funktion "0-aktiv" ist. Bit x = 1: Der Digitalausgang DO 0x ist "0-aktiv". 1.23.3 8335.3 Funktionsstatus Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: •...
Seite 76: 8337 Konfigurierbare Digitaleingänge Grundgerät
Parameterbeschreibungen 8337 Konfigurierbare Digitaleingänge Grundgerät • 8327.1 Bit 3 "Sollwertbegrenzung Applikationsgrenze – Ruckzeit" • 8327.1 Bit 5 "Sollwertbegrenzung Antriebsstrang – Maximaldrehzahl" • 8332.1 Bit 0 "Betriebsbereit" • 8332.1 Bit 1 "Endstufe freigegeben" • 8332.1 Bit 2 "Sollwerte aktiv" • 8332.1 Bit 5 "Begrenzung aktiv" •...
Seite 77: 8337.1 Aktueller Wert
Parameterbeschreibungen 8337 Konfigurierbare Digitaleingänge Grundgerät 1.24.1 8337.1 Aktueller Wert Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 1= DIO 01 • 2= DIO 02 Aktueller Wert der Digitaleingänge: Bit 0 – Bit x: DI 00 – DI 0x 1.24.2 8337.2 Negationsmaske Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1...
Seite 78: 8337.11 Funktion Dio 01
Parameterbeschreibungen 8337 Konfigurierbare Digitaleingänge Grundgerät 1.24.5 8337.11 Funktion DIO 01 Werkseinstellung: 8365.6 Bit 0 "Steuerbits" Datentyp: Parameter-Bit-Pointer Datenlänge: 1 Wertebereich: • 0.0 Bit 0 "Keine Funktion " • 8314.2 Bit 0 "HW-Endschalter positiv AS1" • 8314.2 Bit 1 "HW-Endschalter negativ AS1" •...
Seite 79: 8337.21 Richtung Dio 01
Parameterbeschreibungen 8337 Konfigurierbare Digitaleingänge Grundgerät Wertebereich: • 0.0 Bit 0 "Keine Funktion " • 8314.2 Bit 0 "HW-Endschalter positiv AS1" • 8314.2 Bit 1 "HW-Endschalter negativ AS1" • 8332.4 Bit 0 "Externes Gerät nicht bereit" • 8334.4 Bit 2 "Von Steuerung verwendet" •...
Seite 80: 8337.22 Richtung Dio 02
Parameterbeschreibungen 8338 Konfigurierbare Digitalausgänge Grundgerät 1.24.8 8337.22 Richtung DIO 02 Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Eingang • 1= Ausgang Richtung des bidirektionalen Digitaleingangs DIO 02 des Grundgeräts 1.25 8338 Konfigurierbare Digitalausgänge Grundgerät Diese Parameter legen die Belegung der konfigurierbaren Digitalausgänge des Grundgeräts fest.
Seite 81: 8338.6 Vorhandene Ausgänge
Parameterbeschreibungen 8338 Konfigurierbare Digitalausgänge Grundgerät Wertebereich: • 1= DIO 01 • 2= DIO 02 Logischer Status der über den Digitalausgang programmierten Funktion: – Bit 0: DB 00 – Bit 1 – Bit 4: DO 00 – DO 03 1.25.4 8338.6 Vorhandene Ausgänge Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1...
Seite 82: 8338.12 Funktion Dio 02
Parameterbeschreibungen 8338 Konfigurierbare Digitalausgänge Grundgerät • 8332.1 Bit 9 "Konfigurationszustand" • 8332.1 Bit 10 "Netz-Ein" • 8332.1 Bit 12 "Priorisierte Klemmensteuerung aktiv" • 8332.1 Bit 13 "Handbetrieb/Priorisierte Klemmensteuerung aktiv" • 8332.7 Bit 0 "DC-24-V-Stützbetrieb" • 8332.7 Bit 2 "STO aktiv" •...
Seite 83 Parameterbeschreibungen 8338 Konfigurierbare Digitalausgänge Grundgerät • 8325.1 Bit 0 "Meldung "Stromreferenz" aktiv" • 8326.1 Bit 0 "Meldung "Geschwindigkeitsfenster" aktiv" • 8327.1 Bit 0 "Sollwertbegrenzung Applikationsgrenze – Geschwindigkeit" • 8327.1 Bit 1 "Sollwertbegrenzung Applikationsgrenze – Beschleunigung" • 8327.1 Bit 2 "Sollwertbegrenzung Applikationsgrenze – Verzögerung" •...
Seite 84: 8340 Fehlerspeicher
Parameterbeschreibungen 8340 Fehlerspeicher 1.26 8340 Fehlerspeicher 1.26.1 8340.1 Fehlerspeicher löschen Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Nein • 1= Ja Löscht den Fehlerspeicher und setzt ihn automatisch auf "Nein" zurück. 1.26.2 8340.10 Anwenderparameter 1 – Belegung Werkseinstellung: 8373.1 Aktueller Wert Datentyp: Parameter-Pointer Datenlänge: 1 Wertebereich:...
Seite 85: 8341.2 Interner Fehlercode
Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Wenn Sie zu diesem Parameter Informationen benötigen, wenden Sie sich an den Service von SEW-EURODRIVE. 1.27.3 8341.3 Fehlercode Subkomponente Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1...
Seite 86: 8341.6 Freigabestunden
Parameterbeschreibungen 8341 Fehlerspeicher T0 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 2147483647 Anzahl der Einschaltstunden zum Fehlerzeitpunkt 1.27.6 8341.6 Freigabestunden Werkseinstellung: 0 Einheit: min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 2147483647 Anzahl der Freigabestunden zum Fehlerzeitpunkt 1.27.7 8341.7 Gerätestatus Werkseinstellung: Datentyp: Bitfeld...
Seite 87: 8341.9 Fcb
Parameterbeschreibungen 8341 Fehlerspeicher T0 Wertebereich: • 0= Nicht bereit – Endstufe gesperrt • 1= Bereit – Endstufe gesperrt • 2= Bereit – Endstufe freigegeben Endstufenzustand zum Fehlerzeitpunkt 1.27.9 8341.9 FCB Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= FCB 00 Standard (-> FCB 02) •...
Seite 88: 8341.11 Digitalausgänge Grundgerät - Phys. Pegel
Parameterbeschreibungen 8341 Fehlerspeicher T0 Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 0= DI 00 • 1= DI 01 • 2= DI 02 • 3= DI 03 • 4= DI 04 Zustand der Digitaleingänge des Grundgeräts zum Fehlerzeitpunkt 1.27.11 8341.11 Digitalausgänge Grundgerät – Phys. Pegel Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1...
Seite 89: 8341.17 Zwischenkreisspannung
Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Wenn Sie zu diesem Parameter Informationen benötigen, wenden Sie sich an den Service von SEW-EURODRIVE. 1.27.18 8341.23 Konfigurierbare Digitaleingänge Grundgerät – Phys. Pegel Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: •...
Seite 90: 8341.24 Konfigurierbare Digitalausgänge Grundgerät - Phys. Pegel
Parameterbeschreibungen 8341 Fehlerspeicher T0 1.27.19 8341.24 Konfigurierbare Digitalausgänge Grundgerät – Phys. Pegel Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 0= DIO 00 • 1= DIO 01 • 2= DIO 02 Zustand der konfigurierbaren Digitalausgänge des Grundgeräts zum Fehlerzeitpunkt 1.27.20 8341.52 Einschaltstunden intern Werkseinstellung: 0 Einheit: min Datentyp: Int32...
Seite 91: 8341.101 Anwenderparameter 1 - Wert
Parameterbeschreibungen 8342 Fehlerspeicher T1 Wertebereich: 0.0 Keine Funktion Indexnummer des zum Mitprotokollieren gewählten Anwenderparameters 1 zum Feh- lerzeitpunkt 1.27.24 8341.101 Anwenderparameter 1 – Wert Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Wert des zum Mitprotokollieren gewählten Anwenderparameters 1 zum Fehlerzeit- punkt 1.27.25 8341.102 Anwenderparameter 2 –...
Seite 92: 8342.2 Interner Fehlercode
Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Wenn Sie zu diesem Parameter Informationen benötigen, wenden Sie sich an den Service von SEW-EURODRIVE. 1.28.3 8342.3 Fehlercode Subkomponente Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1...
Seite 93: 8342.6 Freigabestunden
Parameterbeschreibungen 8342 Fehlerspeicher T1 Anzahl der Einschaltstunden zum Fehlerzeitpunkt 1.28.6 8342.6 Freigabestunden Werkseinstellung: 0 Einheit: min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 2147483647 Anzahl der Freigabestunden zum Fehlerzeitpunkt 1.28.7 8342.7 Gerätestatus Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: •...
Seite 94: 8342.9 Fcb
Parameterbeschreibungen 8342 Fehlerspeicher T1 Endstufenzustand zum Fehlerzeitpunkt 1.28.9 8342.9 FCB Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= FCB 00 Standard (-> FCB 02) • 1= FCB 01 Endstufensperre • 2= FCB 02 Stopp-Standard • 3= FCB 03 Profile velocity mode (pv) •...
Seite 95: 8342.11 Digitalausgänge Grundgerät - Phys. Pegel
Parameterbeschreibungen 8342 Fehlerspeicher T1 • 1= DI 01 • 2= DI 02 • 3= DI 03 • 4= DI 04 Zustand der Digitaleingänge des Grundgeräts zum Fehlerzeitpunkt 1.28.11 8342.11 Digitalausgänge Grundgerät – Phys. Pegel Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: •...
Seite 96: 8342.17 Zwischenkreisspannung
Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Wenn Sie zu diesem Parameter Informationen benötigen, wenden Sie sich an den Service von SEW-EURODRIVE. 1.28.18 8342.23 Konfigurierbare Digitaleingänge Grundgerät – Phys. Pegel Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: •...
Seite 97: 8342.52 Einschaltstunden Intern
Parameterbeschreibungen 8342 Fehlerspeicher T1 Wertebereich: • 0= DIO 00 • 1= DIO 01 • 2= DIO 02 Zustand der konfigurierbaren Digitalausgänge des Grundgeräts zum Fehlerzeitpunkt 1.28.20 8342.52 Einschaltstunden intern Werkseinstellung: 0 Einheit: min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 2147483647 Anzahl der internen Einschaltstunden zum Fehlerzeitpunkt.
Seite 98: 8342.101 Anwenderparameter 1 - Wert
Parameterbeschreibungen 8343 Fehlerspeicher T2 1.28.24 8342.101 Anwenderparameter 1 – Wert Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Wert des zum Mitprotokollieren gewählten Anwenderparameters 1 zum Fehlerzeit- punkt 1.28.25 8342.102 Anwenderparameter 2 – Belegung Werkseinstellung: 0.0 Keine Funktion Datentyp: Parameter-Pointer Datenlänge: 1 Wertebereich: 0.0 Keine Funktion...
Seite 99: 8343.2 Interner Fehlercode
Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Wenn Sie zu diesem Parameter Informationen benötigen, wenden Sie sich an den Service von SEW-EURODRIVE. 1.29.3 8343.3 Fehlercode Subkomponente Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1...
Seite 100: 8343.6 Freigabestunden
Parameterbeschreibungen 8343 Fehlerspeicher T2 1.29.6 8343.6 Freigabestunden Werkseinstellung: 0 Einheit: min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 2147483647 Anzahl der Freigabestunden zum Fehlerzeitpunkt 1.29.7 8343.7 Gerätestatus Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 0= Betriebsbereit • 1= Endstufe freigegeben •...
Seite 101: 8343.9 Fcb
Parameterbeschreibungen 8343 Fehlerspeicher T2 1.29.9 8343.9 FCB Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= FCB 00 Standard (-> FCB 02) • 1= FCB 01 Endstufensperre • 2= FCB 02 Stopp-Standard • 3= FCB 03 Profile velocity mode (pv) • 4= FCB 04 Handbetrieb •...
Seite 102: 8343.11 Digitalausgänge Grundgerät - Phys. Pegel
Parameterbeschreibungen 8343 Fehlerspeicher T2 • 3= DI 03 • 4= DI 04 Zustand der Digitaleingänge des Grundgeräts zum Fehlerzeitpunkt 1.29.11 8343.11 Digitalausgänge Grundgerät – Phys. Pegel Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 0= DB 00 • 9= DO R Zustand der Digitalausgänge des Grundgeräts zum Fehlerzeitpunkt 1.29.12 8343.13 Istdrehzahl Werkseinstellung: 0...
Seite 103: 8343.17 Zwischenkreisspannung
Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Wenn Sie zu diesem Parameter Informationen benötigen, wenden Sie sich an den Service von SEW-EURODRIVE. 1.29.18 8343.23 Konfigurierbare Digitaleingänge Grundgerät – Phys. Pegel Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: •...
Seite 104: 8343.52 Einschaltstunden Intern
Parameterbeschreibungen 8343 Fehlerspeicher T2 Wertebereich: • 0= DIO 00 • 1= DIO 01 • 2= DIO 02 Zustand der konfigurierbaren Digitalausgänge des Grundgeräts zum Fehlerzeitpunkt 1.29.20 8343.52 Einschaltstunden intern Werkseinstellung: 0 Einheit: min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 2147483647 Anzahl der internen Einschaltstunden zum Fehlerzeitpunkt.
Seite 105: 8343.101 Anwenderparameter 1 - Wert
Parameterbeschreibungen 8344 Fehlerspeicher T3 1.29.24 8343.101 Anwenderparameter 1 – Wert Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Wert des zum Mitprotokollieren gewählten Anwenderparameters 1 zum Fehlerzeit- punkt 1.29.25 8343.102 Anwenderparameter 2 – Belegung Werkseinstellung: 0.0 Keine Funktion Datentyp: Parameter-Pointer Datenlänge: 1 Wertebereich: 0.0 Keine Funktion...
Seite 106: 8344.2 Interner Fehlercode
Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Wenn Sie zu diesem Parameter Informationen benötigen, wenden Sie sich an den Service von SEW-EURODRIVE. 1.30.3 8344.3 Fehlercode Subkomponente Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1...
Seite 107: 8344.6 Freigabestunden
Parameterbeschreibungen 8344 Fehlerspeicher T3 1.30.6 8344.6 Freigabestunden Werkseinstellung: 0 Einheit: min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 2147483647 Anzahl der Freigabestunden zum Fehlerzeitpunkt 1.30.7 8344.7 Gerätestatus Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 0= Betriebsbereit • 1= Endstufe freigegeben •...
Seite 108: 8344.9 Fcb
Parameterbeschreibungen 8344 Fehlerspeicher T3 1.30.9 8344.9 FCB Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= FCB 00 Standard (-> FCB 02) • 1= FCB 01 Endstufensperre • 2= FCB 02 Stopp-Standard • 3= FCB 03 Profile velocity mode (pv) • 4= FCB 04 Handbetrieb •...
Seite 109: 8344.11 Digitalausgänge Grundgerät - Phys. Pegel
Parameterbeschreibungen 8344 Fehlerspeicher T3 • 3= DI 03 • 4= DI 04 Zustand der Digitaleingänge des Grundgeräts zum Fehlerzeitpunkt 1.30.11 8344.11 Digitalausgänge Grundgerät – Phys. Pegel Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 0= DB 00 • 9= DO R Zustand der Digitalausgänge des Grundgeräts zum Fehlerzeitpunkt 1.30.12 8344.13 Istdrehzahl Werkseinstellung: 0...
Seite 110: 8344.17 Zwischenkreisspannung
Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Wenn Sie zu diesem Parameter Informationen benötigen, wenden Sie sich an den Service von SEW-EURODRIVE. 1.30.18 8344.23 Konfigurierbare Digitaleingänge Grundgerät – Phys. Pegel Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: •...
Seite 111: 8344.52 Einschaltstunden Intern
Parameterbeschreibungen 8344 Fehlerspeicher T3 Wertebereich: • 0= DIO 00 • 1= DIO 01 • 2= DIO 02 Zustand der konfigurierbaren Digitalausgänge des Grundgeräts zum Fehlerzeitpunkt 1.30.20 8344.52 Einschaltstunden intern Werkseinstellung: 0 Einheit: min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 2147483647 Anzahl der internen Einschaltstunden zum Fehlerzeitpunkt.
Seite 112: 8344.101 Anwenderparameter 1 - Wert
Parameterbeschreibungen 8345 Fehlerspeicher T4 1.30.24 8344.101 Anwenderparameter 1 – Wert Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Wert des zum Mitprotokollieren gewählten Anwenderparameters 1 zum Fehlerzeit- punkt 1.30.25 8344.102 Anwenderparameter 2 – Belegung Werkseinstellung: 0.0 Keine Funktion Datentyp: Parameter-Pointer Datenlänge: 1 Wertebereich: 0.0 Keine Funktion...
Seite 113: 8345.2 Interner Fehlercode
Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Wenn Sie zu diesem Parameter Informationen benötigen, wenden Sie sich an den Service von SEW-EURODRIVE. 1.31.3 8345.3 Fehlercode Subkomponente Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1...
Seite 114: 8345.6 Freigabestunden
Parameterbeschreibungen 8345 Fehlerspeicher T4 1.31.6 8345.6 Freigabestunden Werkseinstellung: 0 Einheit: min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 2147483647 Anzahl der Freigabestunden zum Fehlerzeitpunkt 1.31.7 8345.7 Gerätestatus Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 0= Betriebsbereit • 1= Endstufe freigegeben •...
Seite 115: 8345.9 Fcb
Parameterbeschreibungen 8345 Fehlerspeicher T4 1.31.9 8345.9 FCB Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= FCB 00 Standard (-> FCB 02) • 1= FCB 01 Endstufensperre • 2= FCB 02 Stopp-Standard • 3= FCB 03 Profile velocity mode (pv) • 4= FCB 04 Handbetrieb •...
Seite 116: 8345.11 Digitalausgänge Grundgerät - Phys. Pegel
Parameterbeschreibungen 8345 Fehlerspeicher T4 • 3= DI 03 • 4= DI 04 Zustand der Digitaleingänge des Grundgeräts zum Fehlerzeitpunkt 1.31.11 8345.11 Digitalausgänge Grundgerät – Phys. Pegel Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 0= DB 00 • 9= DO R Zustand der Digitalausgänge des Grundgeräts zum Fehlerzeitpunkt 1.31.12 8345.13 Istdrehzahl Werkseinstellung: 0...
Seite 117: 8345.17 Zwischenkreisspannung
Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Wenn Sie zu diesem Parameter Informationen benötigen, wenden Sie sich an den Service von SEW-EURODRIVE. 1.31.18 8345.23 Konfigurierbare Digitaleingänge Grundgerät – Phys. Pegel Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: •...
Seite 118: 8345.52 Einschaltstunden Intern
Parameterbeschreibungen 8345 Fehlerspeicher T4 Wertebereich: • 0= DIO 00 • 1= DIO 01 • 2= DIO 02 Zustand der konfigurierbaren Digitalausgänge des Grundgeräts zum Fehlerzeitpunkt 1.31.20 8345.52 Einschaltstunden intern Werkseinstellung: 0 Einheit: min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 2147483647 Anzahl der internen Einschaltstunden zum Fehlerzeitpunkt.
Seite 119: 8345.101 Anwenderparameter 1 - Wert
Parameterbeschreibungen 8346 Data-Flexibility code 1.31.24 8345.101 Anwenderparameter 1 – Wert Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Wert des zum Mitprotokollieren gewählten Anwenderparameters 1 zum Fehlerzeit- punkt 1.31.25 8345.102 Anwenderparameter 2 – Belegung Werkseinstellung: 0.0 Keine Funktion Datentyp: Parameter-Pointer Datenlänge: 1 Wertebereich: 0.0 Keine Funktion...
Seite 120: 8347 Data-Flexibility Data
Parameterbeschreibungen 8347 Data-Flexibility data 1.33 8347 Data-Flexibility data 1.33.1 8347.1 Globals Werkseinstellung: 0 Einheit: Datentyp: Uint32 (DataArray) Datenlänge: 256 Auflösung: 1 Wertebereich: 0 Bis 4294967295 1.33.2 8347.2 Init Task – Locals Werkseinstellung: 0 Einheit: Datentyp: Uint32 (DataArray) Datenlänge: 128 Auflösung: 1 Wertebereich: 0 Bis 4294967295 1.33.3 8347.3 PD-In Task –...
Seite 121: 8347.6 Configuration Data
Parameterbeschreibungen 8347 Data-Flexibility data 1.33.6 8347.6 Configuration data Werkseinstellung: 0 Einheit: Datentyp: Uint32 (DataArray) Datenlänge: 128 Auflösung: 1 Wertebereich: 0 Bis 4294967295 1.33.7 8347.7 DirectRead pointer Werkseinstellung: 0.0 Keine Funktion Datentyp: Parameter-Pointer (DataArray) Datenlänge: 16 Wertebereich: 0.0 Keine Funktion Datenzeigerverbindungen zum Einlesen von Daten für die Data-Flexibility-Tasks 1.33.8 8347.8 DirectWrite pointer Werkseinstellung: 0.0 Keine Funktion...
Seite 122: 8348 Data-Flexibility Einstellwerte
Parameterbeschreibungen 8348 Data-Flexibility Einstellwerte • 14= Bit 14 • 15= Bit 15 • 16= Bit 16 • 17= Bit 17 • 18= Bit 18 • 19= Bit 19 • 20= Bit 20 • 21= Bit 21 • 22= Bit 22 •...
Seite 123: 8348.3 Pd-In Task - Ctrl
Parameterbeschreibungen 8348 Data-Flexibility Einstellwerte • 5= Single • 6= Reset • 7= Step Over 1.34.3 8348.3 PD-In Task – Ctrl Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Stop • 1= Run • 5= Single • 6= Reset • 7= Step Over 1.34.4 8348.4 PD-Out Task –...
Seite 124: 8348.7 Auto Start
Parameterbeschreibungen 8349 Data-Flexibility status Wertebereich: • 0= Aus • 1= Ein 1.34.7 8348.7 Auto start Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Aus • 1= Ein 1.34.8 8348.8 Break Point Ctrl Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 1.34.9 8348.9 Applikationsfehler auslösen...
Seite 125: 8349.2 Init Task - State
Parameterbeschreibungen 8349 Data-Flexibility status • 3= Error • 4= Reset • 5= Reset Done • 6= Init Reset • 7= Init Reset Done Zustand des Data-Flexibility-Subsystems 1.35.2 8349.2 Init Task – State Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Stop •...
Seite 126: 8349.5 Free Task - State
Parameterbeschreibungen 8349 Data-Flexibility status • 2= Prog Stop • 3= Error • 4= Break • 5= Single • 6= Reset • 7= Step Over 1.35.5 8349.5 Free Task – State Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Stop • 1= Run •...
Seite 127: 8349.9 Free Task Ip
Parameterbeschreibungen 8349 Data-Flexibility status Auflösung: 1 Wertebereich: -1073741824 Bis 1073741823 1.35.9 8349.9 Free Task IP Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -1073741824 Bis 1073741823 1.35.10 8349.10 Init Task – Locals SP Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -1073741824 Bis 1073741823...
Seite 128: 8349.14 Pd-In Task - Runtime
Parameterbeschreibungen 8349 Data-Flexibility status Wertebereich: -1073741824 Bis 1073741823 1.35.14 8349.14 PD-In Task – Runtime Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Auslastung des "PD-In Tasks" in 0,1 % Auflösung 1.35.15 8349.15 PD-Out Task – Runtime Werkseinstellung: 0 Einheit: Datentyp: Int32...
Seite 129: 8349.19 Pd-In Task - Slicing-Mode
Parameterbeschreibungen 8349 Data-Flexibility status Wertebereich: • 0= Data flexibility input 1.35.19 8349.19 PD-In Task – Slicing-Mode Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Nein • 1= Ja Slicing-Mode für PD-In Task ist aktiviert. 1.35.20 8349.20 PD-Out Task – Slicing-Mode Werkseinstellung: Datentyp: Enum Datenlänge: 1...
Seite 130: 8349.24 Pd-In Task - Stack
Parameterbeschreibungen 8349 Data-Flexibility status Einheit: Datentyp: Uint32 (DataArray) Datenlänge: 32 Auflösung: 1 Wertebereich: 0 Bis 4294967295 1.35.24 8349.24 PD-In Task – Stack Werkseinstellung: 0 Einheit: Datentyp: Uint32 (DataArray) Datenlänge: 32 Auflösung: 1 Wertebereich: 0 Bis 4294967295 1.35.25 8349.25 PD-Out Task – Stack Werkseinstellung: 0 Einheit: Datentyp: Uint32 (DataArray)
Seite 131: 8349.29 Pd-Out Task - Sp
Parameterbeschreibungen 8349 Data-Flexibility status Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -1073741824 Bis 1073741823 stack Pointer der PD-In Task 1.35.29 8349.29 PD-Out Task – SP Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -1073741824 Bis 1073741823 Stack Pointer der PD-Out Task 1.35.30 8349.30 Free Task –...
Seite 132: 8354 Festsollwerte
Parameterbeschreibungen 8354 Festsollwerte 1.36 8354 Festsollwerte Es können 6 Festsollwerte eingestellt werden. Die Festsollwerte sind aktiv, wenn der Geschwindigkeitssollwert (Index 8376.11) auf "Festsollwert" steht und der Festsollwert über Klemme oder Prozessdaten ausgewählt wurde. 1.36.1 8354.1 Geschwindigkeit 1 AS1 Werkseinstellung: 1500000 Einheit: 1E-4/min Anwendereinheit Datentyp: Int32 Datenlänge: 1...
Seite 133: 8354.5 Geschwindigkeit 5 As1
Parameterbeschreibungen 8354 Festsollwerte 1.36.5 8354.5 Geschwindigkeit 5 AS1 Werkseinstellung: 20000000 Einheit: 1E-4/min Anwendereinheit Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -360000000 Bis 360000000 Geschwindigkeits-Festsollwert 5 im Antriebsstrang 1 1.36.6 8354.6 Geschwindigkeit 6 AS1 Werkseinstellung: 30000000 Einheit: 1E-4/min Anwendereinheit Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -360000000 Bis 360000000...
Seite 134: 8354.23 Drehrichtung Wählen
Parameterbeschreibungen 8354 Festsollwerte 1.36.9 8354.23 Drehrichtung wählen Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 0= FCB 05 – Festsollwerte Positiv • 1= FCB 05 – Festsollwerte Negativ Drehrichtung (positiv/negativ) für die Geschwindigkeits-Festsollwerte. Der Parameter wirkt nur, wenn keine Drehrichtung über eine höher priorisierte Instanz vorgegeben wird.
Seite 135: 8354.30 Ermittelter Geschwindigkeitssollwert
Parameterbeschreibungen 8354 Festsollwerte Steuerbits für die Three-Wire-Control-Funktion 1.36.13 8354.30 Ermittelter Geschwindigkeitssollwert Werkseinstellung: 0 Einheit: 1E-4/min Anwendereinheit Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Momentan wirksamer Geschwindigkeitssollwert 1.36.14 8354.31 Ermittelter Beschleunigungssollwert Werkseinstellung: 0 Einheit: 1E-02/(min*s) Anwendereinheit Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 2147483647...
Seite 136: 8354.50 Verzögerung 1 As1
1.37 8355 Bremse AS1 Bremse Antriebsstrang 1 1.37.1 8355.1 Bremsen-ID Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Bezeichnung der am Motor vorhandenen Bremse von SEW-EURODRIVE 1.37.2 8355.2 Anschlussart Werkseinstellung: ® Handbuch – MOVITRAC basic...
Seite 137: 8355.3 Öffnungszeit
Parameterbeschreibungen 8355 Bremse AS1 Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Keine • 1= Mit Bremsgleichrichter Legt fest, wie die Bremse angeschlossen wird. Folgende Einstellungen sind möglich: – Keine: Keine Bremse angeschlossen. – Mit Bremsgleichrichter: Die Bremse wird über einen Bremsgleichrichter, der über den Bremsenausgang DB 00 auf X10.1 und X10.2 angesteuert wird, angeschlossen.
Seite 138: 8355.16 Inbetriebnahme Aktiv
Parameterbeschreibungen 8357 Grenzwerte AS1 1.37.6 8355.16 Inbetriebnahme aktiv Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Nein • 1= Ja Parameter muss zur Änderung der Bremsendaten auf "ja" gesetzt werden. Die Brem- sendaten werden übernommen, wenn der Parameter wieder auf "nein" gesetzt wird. 1.38 8357 Grenzwerte AS1 Grenzwerte Antriebsstrang 1...
Seite 139: 8357.13 Applikationsgrenze - Verzögerung
Parameterbeschreibungen 8357 Grenzwerte AS1 1.38.4 8357.13 Applikationsgrenze – Verzögerung Werkseinstellung: 300000 Einheit: 1E-02/(min*s) Anwendereinheit Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 2147483647 Maximaler Wert, mit dem die Anlage gebremst werden darf. 1.38.5 8357.14 Applikationsgrenze – Ruckzeit Werkseinstellung: 0 Einheit: ms Datentyp: Int32 Datenlänge: 1...
Seite 140: 8357.18 Minimalgeschwindigkeit
Parameterbeschreibungen 8359 Grenzwerte aktiv 1.38.8 8357.18 Minimalgeschwindigkeit Werkseinstellung: 0 Einheit: 1E-4/min Anwendereinheit Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 360000000 Minimalgeschwindigkeit, die im drehzahlgeregelten Betrieb nicht unterschritten wird 1.38.9 8357.20 Notstoppverzögerung Werkseinstellung: 300000 Einheit: 1E-02/(min*s) Anwendereinheit Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 2147483647...
Seite 141: 8360.2 Anzahl Gleicher Motoren
Parameterbeschreibungen 8360 Motordaten AS1 • 1= Ja • 2= Typenschild [Werkseinstellung] [Einheit] [Auflösung] [Wertebereich] Ja/Nein [Beschreibung] Elektrische IBN rechnen. Dies ist nach Änderung eines Motordatums erforderlich. [Wertebeschreibung vorläufig] Ja: Berechnung wird durchgeführt. Nein: Berechnung wird nicht durchgeführt. 1.40.2 8360.2 Anzahl gleicher Motoren Werkseinstellung: 1 Einheit: Datentyp: Uint32...
Seite 142: 8360.5 Versionsnummer
Parameterbeschreibungen 8360 Motordaten AS1 1.40.5 8360.5 Versionsnummer Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Versionsnummer 1.40.6 8360.6 Motortyp Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Asynchronmotor • 1= Synchronmotor • 2= LSPM-Motor • 3= Reluktanz-Synchronmotor •...
Seite 143: 8360.10 Nenndrehmoment Passend Zum Nennstrom
Parameterbeschreibungen 8360 Motordaten AS1 Einheit: 1/min Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 36000 Maximaldrehzahl des Motors, ggf. die bei der Inbetriebnahme aus Motor- und Getrie- bedaten berechnete, maximal zulässige Drehzahl an der Motorwelle. 1.40.10 8360.10 Nenndrehmoment passend zum Nennstrom Werkseinstellung: 0 Einheit: Nm Datentyp: Float32...
Seite 144: 8360.14 Nennspannung
Parameterbeschreibungen 8360 Motordaten AS1 Wertebereich: 0 Bis 10000 Maximalstrom (Leiterstrom, eff.) 1.40.14 8360.14 Nennspannung Werkseinstellung: 0 Einheit: V Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 2000 Nennspannung ( Leiterspannung, eff.) 1.40.15 8360.15 Nennfrequenz Werkseinstellung: 0 Einheit: Hz Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 20000...
Seite 145: 8360.46 Geber-Offset
Parameterbeschreibungen 8360 Motordaten AS1 Einheit: °C Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: -3.402823E+38 Bis Float32Max Statortemperatur bei stationärem Betrieb unter Nennbedingungen 1.40.19 8360.46 Geber-Offset Werkseinstellung: 0 Einheit: ° Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: -360 Bis 360 Geber-Offset 1.40.20 8360.47 Massenträgheit von Motor und Bremse Werkseinstellung: 0 Einheit: kgm²...
Seite 146: 8360.64 Maximaler Feldschwächstrom Synchronmaschine
Parameterbeschreibungen 8362 Regelverfahren AS1 1.40.23 8360.64 Maximaler Feldschwächstrom Synchronmaschine Werkseinstellung: 0 Einheit: A Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 10000 Maximaler Feldschwächstrom Synchronmaschine 1.40.24 8360.65 Eisenverlustleistung im Nennpunkt Werkseinstellung: 0 Einheit: W Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis Float32Max Eisenverlustleistung im Nennpunkt 1.40.25 8360.100 Steuerwort...
Seite 147: 8362.2 Drehrichtungsumkehr
Parameterbeschreibungen 8364 Regelverfahren Prozesswerte Datentyp: Enum Datenlänge: 1 Wertebereich: • 6= LVFC Regelverfahren 1.41.2 8362.2 Drehrichtungsumkehr Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Aus • 1= Ein Drehrichtungsumkehr 1.41.3 8362.3 PWM-Frequenz Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 4000= 4 kHz konstant •...
Seite 148: 8364.45 Istdrehzahl In Systemeinheiten
Parameterbeschreibungen 8364 Regelverfahren Prozesswerte • 1= Thermische Stromgrenze erreicht • 3= Stromgrenze durch Regelverfahren erreicht • 16= Drehzahlüberwachung motorisch – Aktiv • 17= Drehzahlüberwachung generatorisch – Aktiv 1.42.3 8364.45 Istdrehzahl in Systemeinheiten Werkseinstellung: 0 Einheit: 1E-4/min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 1.42.4...
Seite 149: 8364.127 Relativer Scheinstrom
Parameterbeschreibungen 8364 Regelverfahren Prozesswerte Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 1.42.8 8364.127 Relativer Scheinstrom Werkseinstellung: 0 Einheit: 1E-03 % Gerätenennstrom Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Scheinstrom bezogen auf Umrichter-Nennstrom, im FCB-Raster 1.42.9 8364.128 Absoluter Scheinstrom – Effektivwert Werkseinstellung: 0 Einheit: mA Datentyp: Int32...
Seite 150: 8364.159 Betrag Absolute Sollspannung - Effektivwert
Parameterbeschreibungen 8365 Fehlermanager 1.42.12 8364.159 Betrag absolute Sollspannung – Effektivwert Werkseinstellung: 0 Einheit: mV Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Spannung, Sollwert, absolut, Effektivwert, im FCB-Raster 1.42.13 8364.160 Zwischenkreisspannung – Momentanwert Werkseinstellung: 0 Einheit: mV Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295...
Seite 151: 8365.2 Interner Fehlercode
Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Interne Fehlernummer. Wenn dieser Fehler auftritt, wenden Sie sich an den Service von SEW-EURODRIVE. 1.43.3 8365.3 Fehlercode Subkomponente Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Aktuell anstehender Subkomponentenfehler.
Seite 152: 8365.6 Steuerbits
Parameterbeschreibungen 8365 Fehlermanager • 1= Standard • 2= Mit Parametersatzakzeptanz Folgende Einstellungen sind möglich: – Keiner: Kein Reset wird durchgeführt. – Standard: Der Fehler wird quittiert. – Mit Parameterakzeptanz: Wenn sich die Hardwaregerätekonfiguration geändert hat, weil z. B. Optionen entnommen wurden, kann das Gerät quittiert und weiterbetrieben werden.
Seite 153: 8366 Prozessdaten
Parameterbeschreibungen 8366 Prozessdaten 1.44 8366 Prozessdaten Prozessdaten 1.44.1 8366.1 Anhalten Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Nein • 1= Ja Steuert die Prozessdatenkommunikation. 1.44.2 8366.2 Basiszykluszeit Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 3= 2 ms Legt fest, mit welcher Zykluszeit die Prozessdaten bearbeitet werden. HINWEIS Die Einstellung "1 ms Istwert-optimiert"...
Seite 154: 8366.11 Standardbussystem
Parameterbeschreibungen 8367 PA-Daten • 1= SBus • 4= Standardbussystem Prozessdatenquelle 1.44.5 8366.11 Standardbussystem Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Keine Quelle • 1= SBus • 2= Feldbus • 3= EtherCAT®/SBusPLUS Bevorzugte Quelle der Prozessdaten, die verwendet wird, wenn die Quelle auf "Stan- dard-Feldbussystem"...
Seite 155: 8367.5 Empfangene Pakete
Parameterbeschreibungen 8368 PE-Daten Datenlänge: 1 Wertebereich: • 0= Nein • 1= Ja Zeigt an, ob mindestens einmal gültige Prozessdaten empfangen wurden. 1.45.4 8367.5 Empfangene Pakete Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 65535 Anzahl der empfangenen Pakete 1.45.5 8367.10 - 8367.17 Arraygröße 8 Datenwörter Werkseinstellung:...
Seite 156: 8368.1 Aktualisieren
Parameterbeschreibungen 8368 PE-Daten 1.46.1 8368.1 Aktualisieren Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Aus • 1= Ein Legt fest, ob die Prozesseingangsdaten in den Ausgangspuffer geschrieben werden. 1.46.2 8368.2 Anzahl Datenwörter Werkseinstellung: 8 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 8 Anzahl der Datenwörter, die die Prozessdatenkommunikation umfasst.
Seite 157: 8368.4 Datenwörter
Parameterbeschreibungen 8369 Motorpotenziometer – 0: Saturiert auf 16 Bit (Der interne 32-Bit-Wert wird auf 16 Bit begrenzt. Wenn dieser Wert den Wertebereich des 16-Bit-Werts überschreitet, findet kein Überlauf statt, son- dern eine Begrenzung am Maximalwert. Somit wird ein Wechsel von maximal positiv zu maximal negativ verhindert.) –...
Seite 158: 8369.11 Verzögerung As1
Parameterbeschreibungen 8370 Statuswort 1 Datenlänge: 1 Auflösung: 1 Wertebereich: 6000 Bis 1500000 Beschleunigung Antriebsstrang 1 1.47.4 8369.11 Verzögerung AS1 Werkseinstellung: 15000 Einheit: 1E-02/(min*s) Anwendereinheit Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 6000 Bis 1500000 Verzögerung Antriebsstrang 1 1.47.5 8369.12 Gespeicherte Geschwindigkeit AS1 Werkseinstellung: 0 Einheit: 1E-4/min Anwendereinheit Datentyp: Int32...
Seite 159: 8370.3 Lokaler Wert
Parameterbeschreibungen 8370 Statuswort 1 • 1= System • 2= Lokaler Wert Legt fest, ob das Statuswort vom System beschrieben, oder der lokale Wert verwen- det wird. 1.48.3 8370.3 Lokaler Wert Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 65535 Vom Anwender vorgegebener lokaler Sollwert des Statusworts 1.48.4 8370.4 Layout...
Seite 160 Parameterbeschreibungen 8370 Statuswort 1 • 0.0 Bit 0 "Keine Funktion" • 8365.7 Bit 1 "Statusbits" • 8314.1 Bit 0 "Statusbits" • 8314.1 Bit 1 "Statusbits" Datentyp: Parameter-Bit-Pointer (DataArray) Datenlänge: 16 Wertebereich: • 0.0 Bit 0 "Keine Funktion " • 8314.1 Bit 0 "HW-Endschalter positiv – Aktiv" •...
Seite 161: 8371 Statuswort 2
Parameterbeschreibungen 8371 Statuswort 2 • 8335.1 Bit 9 "DO R" • 8337.1 Bit 1 "Digitaleingang DIO 01" • 8337.1 Bit 2 "Digitaleingang DIO 02" • 8338.1 Bit 1 "Digitalausgang DIO 01" • 8338.1 Bit 2 "Digitalausgang DIO 02" • 8364.13 Bit 0 "Benutzerdefinierte Stromgenze erreicht" •...
Seite 162: 8371.3 Lokaler Wert
Parameterbeschreibungen 8371 Statuswort 2 • 1= System • 2= Lokaler Wert Legt fest, ob das Statuswort vom System beschrieben, oder der lokale Wert verwen- det wird. 1.49.3 8371.3 Lokaler Wert Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 65535 Vom Anwender vorgegebener lokaler Sollwert des Statusworts 1.49.4 8371.4 Layout...
Seite 163 Parameterbeschreibungen 8371 Statuswort 2 • 8327.1 Bit 1 "Sollwertbegrenzung Applikationsgrenze – Beschleunigung" • 8327.1 Bit 2 "Sollwertbegrenzung Applikationsgrenze – Verzögerung" • 8327.1 Bit 3 "Sollwertbegrenzung Applikationsgrenze – Ruckzeit" • 8327.1 Bit 5 "Sollwertbegrenzung Antriebsstrang – Maximaldrehzahl" • 8330.2 Bit 0 "Heartbeat Out" •...
Seite 164: 8372 Statuswort 3
Parameterbeschreibungen 8372 Statuswort 3 • 8500.2 Bit 5 "FCB 05 Drehzahlregelung – Aktiv" • 8500.2 Bit 13 "FCB 13 Stopp an Applikationsgrenzen – Aktiv" • 8500.2 Bit 14 "FCB 14 Notstopp – Aktiv" • 8500.2 Bit 26 "FCB 26 Stopp an benutzerdefinierten Grenzen – Aktiv" •...
Seite 165: 8372.10 Funktionen Der Bits
Parameterbeschreibungen 8372 Statuswort 3 Datenlänge: 1 Wertebereich: • 0= Bit 0 – 15 programmierbar • 1= Bit 0 – 5 FCB-Nummer/Bit 6 – 15 programmierbar Legt fest, ob die ersten 6 Bits des Statusworts mit der Nummer des aktiven FCB be- legt oder aus einer Auswahlliste programmierbar sind.
Seite 166 Parameterbeschreibungen 8372 Statuswort 3 • 8332.1 Bit 9 "Konfigurationszustand" • 8332.1 Bit 10 "Netz-Ein" • 8332.1 Bit 12 "Priorisierte Klemmensteuerung aktiv" • 8332.1 Bit 13 "Handbetrieb/Priorisierte Klemmensteuerung aktiv" • 8332.7 Bit 0 "DC-24-V-Stützbetrieb" • 8332.7 Bit 2 "STO aktiv" • 8332.7 Bit 3 "Leistungsteil nicht bereit"...
Seite 167: 8373 Steuerwort 1
Parameterbeschreibungen 8373 Steuerwort 1 1.51 8373 Steuerwort 1 Steuerwort 1 1.51.1 8373.1 Aktueller Wert Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 65535 Aktueller Wert des Steuerworts 1.51.2 8373.2 Quelle Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: •...
Seite 168: 8373.3 Lokaler Wert
Parameterbeschreibungen 8373 Steuerwort 1 • 1581211= Data-Flexibility Ausgabedaten 16 • 1646747= Data-Flexibility Ausgabedaten 17 • 1712283= Data-Flexibility Ausgabedaten 18 • 1777819= Data-Flexibility Ausgabedaten 19 • 1843355= Data-Flexibility Ausgabedaten 20 • 1908891= Data-Flexibility Ausgabedaten 21 • 1974427= Data-Flexibility Ausgabedaten 22 • 2039963= Data-Flexibility Ausgabedaten 23 •...
Seite 169: 8373.10 Funktionen Der Bits
Parameterbeschreibungen 8373 Steuerwort 1 1.51.5 8373.10 Funktionen der Bits Werkseinstellung: • 0.0 Bit 0 "Keine Funktion" • 0.0 Bit 0 "Keine Funktion" • 0.0 Bit 0 "Keine Funktion" • 0.0 Bit 0 "Keine Funktion" • 0.0 Bit 0 "Keine Funktion" •...
Seite 170: 8374 Steuerwort 2
Parameterbeschreibungen 8374 Steuerwort 2 Stellt anhand einer Auswahlliste die Funktion der einzelnen Bits des Steuerworts (über Offsets: Offset 0 – Bit 0 bis Offset 15 – Bit 15) ein. 1.52 8374 Steuerwort 2 Steuerwort 2 1.52.1 8374.1 Aktueller Wert Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1...
Seite 171: 8374.3 Lokaler Wert
Parameterbeschreibungen 8374 Steuerwort 2 • 1384603= Data-Flexibility Ausgabedaten 13 • 1450139= Data-Flexibility Ausgabedaten 14 • 1515675= Data-Flexibility Ausgabedaten 15 • 1581211= Data-Flexibility Ausgabedaten 16 • 1646747= Data-Flexibility Ausgabedaten 17 • 1712283= Data-Flexibility Ausgabedaten 18 • 1777819= Data-Flexibility Ausgabedaten 19 • 1843355= Data-Flexibility Ausgabedaten 20 •...
Seite 172: 8374.10 Funktionen Der Bits
Parameterbeschreibungen 8375 Steuerwort 3 1.52.5 8374.10 Funktionen der Bits Werkseinstellung: 0.0 Bit 0 "Keine Funktion" Datentyp: Parameter-Bit-Pointer (DataArray) Datenlänge: 16 Wertebereich: • 0.0 Bit 0 "Keine Funktion " • 8314.2 Bit 0 "HW-Endschalter positiv AS1" • 8314.2 Bit 1 "HW-Endschalter negativ AS1" •...
Seite 173: 8375.2 Quelle
Parameterbeschreibungen 8375 Steuerwort 3 1.53.2 8375.2 Quelle Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Lokaler Wert • 663727= PA-Datenwort 1 • 729263= PA-Datenwort 2 • 794799= PA-Datenwort 3 • 860335= PA-Datenwort 4 • 925871= PA-Datenwort 5 • 991407= PA-Datenwort 6 •...
Seite 174: 8375.3 Lokaler Wert
Parameterbeschreibungen 8375 Steuerwort 3 • 2433179= Data-Flexibility Ausgabedaten 29 • 2498715= Data-Flexibility Ausgabedaten 30 • 2564251= Data-Flexibility Ausgabedaten 31 • 2629787= Data-Flexibility Ausgabedaten 32 • 925967= MOVIKIT® – Sollwert – Digitalausgänge Legt fest, ob das Steuerwort von einem bestimmten PA-Datum beschrieben wird, oder der lokale Wert verwendet wird.
Seite 175: 8376 Sollwertverschaltung
Parameterbeschreibungen 8376 Sollwertverschaltung • 8365.6 Bit 0 "Fehler-Reset" • 8365.6 Bit 1 "Externer Fehler – Aktiv" • 8369.1 Bit 0 "Motorpotenziometer – Auf" • 8369.1 Bit 1 "Motorpotenziometer – Ab" • 8500.4 Bit 1 "FCB 01 Endstufensperre" • 8500.4 Bit 5 "FCB 05 Drehzahlregelung" •...
Seite 176: 8376.12 Geschwindigkeit - Lokaler Wert As1
Parameterbeschreibungen 8376 Sollwertverschaltung • 1384603= Data-Flexibility Ausgabedaten 13 • 1450139= Data-Flexibility Ausgabedaten 14 • 1515675= Data-Flexibility Ausgabedaten 15 • 1581211= Data-Flexibility Ausgabedaten 16 • 1646747= Data-Flexibility Ausgabedaten 17 • 1712283= Data-Flexibility Ausgabedaten 18 • 1777819= Data-Flexibility Ausgabedaten 19 • 1843355= Data-Flexibility Ausgabedaten 20 •...
Seite 177: 8376.14 Geschwindigkeit - Aktueller Wert
Parameterbeschreibungen 8377 Profilwertverschaltung Wertebereich: • 0= 16 Bit • 1= 32 Bit – Big Endian • 2= 32 Bit – Little Endian Legt das Datenformat der Quelle fest. Die Prozessausgangsdaten-Wörter sind Daten- quellen in 16-Bit-Wortbreite und können über das Datenformat zu einem 32-Bit-Wert zusammengefasst werden.
Seite 178: 8377.22 Maximale Beschleunigung - Lokaler Wert As1
Parameterbeschreibungen 8377 Profilwertverschaltung • 598171= Data-Flexibility Ausgabedaten 1 • 663707= Data-Flexibility Ausgabedaten 2 • 729243= Data-Flexibility Ausgabedaten 3 • 794779= Data-Flexibility Ausgabedaten 4 • 860315= Data-Flexibility Ausgabedaten 5 • 925851= Data-Flexibility Ausgabedaten 6 • 991387= Data-Flexibility Ausgabedaten 7 • 1056923= Data-Flexibility Ausgabedaten 8 •...
Seite 179: 8377.23 Maximale Beschleunigung - Format Pa-Daten
Parameterbeschreibungen 8377 Profilwertverschaltung Wertebereich: 0 Bis 2147483647 Maximale Beschleunigung – Lokaler Wert, Antriebsstrang 1 1.55.3 8377.23 Maximale Beschleunigung – Format PA-Daten Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= 16 Bit • 1= 32 Bit – Big Endian • 2= 32 Bit – Little Endian Legt das Datenformat der Quelle fest.
Seite 180: 8377.32 Maximale Verzögerung - Lokaler Wert As1
Parameterbeschreibungen 8377 Profilwertverschaltung • 663707= Data-Flexibility Ausgabedaten 2 • 729243= Data-Flexibility Ausgabedaten 3 • 794779= Data-Flexibility Ausgabedaten 4 • 860315= Data-Flexibility Ausgabedaten 5 • 925851= Data-Flexibility Ausgabedaten 6 • 991387= Data-Flexibility Ausgabedaten 7 • 1056923= Data-Flexibility Ausgabedaten 8 • 1122459= Data-Flexibility Ausgabedaten 9 •...
Seite 181: 8377.33 Maximale Verzögerung - Format Pa-Daten
Parameterbeschreibungen 8377 Profilwertverschaltung 1.55.7 8377.33 Maximale Verzögerung – Format PA-Daten Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= 16 Bit • 1= 32 Bit – Big Endian • 2= 32 Bit – Little Endian Legt das Datenformat der Quelle fest. Die Prozessausgangsdaten-Wörter sind Daten- quellen in 16-Bit-Wortbreite und können über das Datenformat zu einem 32-Bit-Wert zusammengefasst werden.
Seite 182: 8377.42 Ruckzeit - Lokaler Wert As1
Parameterbeschreibungen 8377 Profilwertverschaltung • 925851= Data-Flexibility Ausgabedaten 6 • 991387= Data-Flexibility Ausgabedaten 7 • 1056923= Data-Flexibility Ausgabedaten 8 • 1122459= Data-Flexibility Ausgabedaten 9 • 1187995= Data-Flexibility Ausgabedaten 10 • 1253531= Data-Flexibility Ausgabedaten 11 • 1319067= Data-Flexibility Ausgabedaten 12 • 1384603= Data-Flexibility Ausgabedaten 13 •...
Seite 183: 8383 Prozesswerte Endstufe Gefiltert Für Anzeige
Parameterbeschreibungen 8383 Prozesswerte Endstufe gefiltert für Anzeige Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Lesewert der gültigen Ruckzeit 1.56 8383 Prozesswerte Endstufe gefiltert für Anzeige Für Anzeige gefilterte Regelverfahren-Prozesswerte. 1.56.1 8383.61 Statorfrequenz Werkseinstellung: 0 Einheit: mHz Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647...
Seite 184: 8383.160 Zwischenkreisspannung
Parameterbeschreibungen 8391 Lüftersteuerung 1.56.5 8383.160 Zwischenkreisspannung Werkseinstellung: 0 Einheit: mV Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Zwischenkreisspannung, gefiltert mit einem PT1-Filter 50ms 1.57 8391 Lüftersteuerung 1.57.1 8391.100 Istdrehzahl Werkseinstellung: 0 Einheit: 1E-03 % Datentyp: Uint32 Datenlänge: 1 Auflösung: 100 Wertebereich: 0 Bis 100000 Istdrehzahl...
Seite 185: 8410.42 Erkennungspegel Zwischenkreis - Aus
Parameterbeschreibungen 8411 Konfigurationsdaten des Motors Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis Float32Max Pegel, ab dem der Zwischenkreis als geladen betrachtet wird und der Umrichter "Be- triebsbereit" meldet. 1.59.2 8410.42 Erkennungspegel Zwischenkreis – Aus Werkseinstellung: 0 Einheit: V Datentyp: Float32 Datenlänge: 1 Auflösung: -...
Seite 186: 8411.8 Nenndrehzahl
Parameterbeschreibungen 8411 Konfigurationsdaten des Motors Auflösung: 1 Wertebereich: 1 Bis 500 Polpaarzahl 1.60.4 8411.8 Nenndrehzahl Werkseinstellung: 0 Einheit: 1/min Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 36000 Nenndrehzahl 1.60.5 8411.9 Maximaldrehzahl an der Motorwelle Werkseinstellung: 100 Einheit: 1/min Datentyp: Float32 Datenlänge: 1 Auflösung: -...
Seite 187: 8411.12 Nennstrom Passend Zum Nenndrehmoment
Parameterbeschreibungen 8411 Konfigurationsdaten des Motors 1.60.8 8411.12 Nennstrom passend zum Nenndrehmoment Werkseinstellung: 0 Einheit: A Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 10000 Nennstrom, passend zum Nenndrehmoment (Leiterstrom, eff.) 1.60.9 8411.13 Maximalstrom Werkseinstellung: 0 Einheit: A Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 10000...
Seite 188: 8411.17 Rotorwiderstand Bei 20 °C
Parameterbeschreibungen 8411 Konfigurationsdaten des Motors Auflösung: - Wertebereich: 0 Bis 1000 Statorwiderstand bei 20°C 1.60.13 8411.17 Rotorwiderstand bei 20 °C Werkseinstellung: 0 Einheit: Ohm Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 1000 Rotorwiderstand bei 20°C 1.60.14 8411.18 Nennstatortemperatur Werkseinstellung: 0 Einheit: °C Datentyp: Float32...
Seite 189: 8411.21 Kennlinie I (Psi_Sigmaabs) - L_Ref
Parameterbeschreibungen 8411 Konfigurationsdaten des Motors 1.60.17 8411.21 Kennlinie I (Psi_SigmaAbs) – L_Ref Werkseinstellung: 0 Einheit: H Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: -3.402823E+38 Bis Float32Max Kennlinie I (Psi_SigmaAbs): L_Ref 1.60.18 8411.22 Kennlinie I (Psi_SigmaAbs_d) – p0 Werkseinstellung: 0 Einheit: Datentyp: Float32 Datenlänge: 1 Auflösung: -...
Seite 190: 8411.26 Kennlinie I (Psi_Sigmaabs_Q) - P1
Parameterbeschreibungen 8411 Konfigurationsdaten des Motors Auflösung: - Wertebereich: -3.402823E+38 Bis Float32Max Kennlinie I (Psi_SigmaAbs_q): p0 1.60.22 8411.26 Kennlinie I (Psi_SigmaAbs_q) – p1 Werkseinstellung: 0 Einheit: Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: -3.402823E+38 Bis Float32Max Kennlinie I (Psi_SigmaAbs_q): p1 1.60.23 8411.27 Kennlinie I (Psi_SigmaAbs_q) – p2 Werkseinstellung: 0 Einheit: Datentyp: Float32...
Seite 191: 8411.30 Kennlinie I (Psi_Sigmadiff_D) - P1
Parameterbeschreibungen 8411 Konfigurationsdaten des Motors 1.60.26 8411.30 Kennlinie I (Psi_SigmaDiff_d) – p1 Werkseinstellung: 0 Einheit: Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: -3.402823E+38 Bis Float32Max Kennlinie I (Psi_SigmaDiff_d): p1 1.60.27 8411.31 Kennlinie I (Psi_SigmaDiff_d) – p2 Werkseinstellung: 0 Einheit: Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: -3.402823E+38 Bis Float32Max...
Seite 192: 8411.35 Kennlinie I (Psi_S) - I_Ref
Parameterbeschreibungen 8411 Konfigurationsdaten des Motors Auflösung: - Wertebereich: -3.402823E+38 Bis Float32Max Kennlinie I (Psi_SigmaDiff_q): p2 1.60.31 8411.35 Kennlinie I (Psi_S) – I_Ref Werkseinstellung: 0 Einheit: A Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: -3.402823E+38 Bis Float32Max Kennlinie I (Psi_S): I_Ref 1.60.32 8411.36 Kennlinie I (Psi_S) –...
Seite 193: 8411.39 Kennlinie I (Psi_S) - P2
Parameterbeschreibungen 8411 Konfigurationsdaten des Motors 1.60.35 8411.39 Kennlinie I (Psi_S) – p2 Werkseinstellung: 0 Einheit: Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: -3.402823E+38 Bis Float32Max Kennlinie I (Psi_S): p2 1.60.36 8411.40 Kennlinie M(I) – a1 Werkseinstellung: 0 Einheit: Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: -3.402823E+38 Bis Float32Max...
Seite 194: 8411.44 Kennlinie M(I) - A5
Parameterbeschreibungen 8411 Konfigurationsdaten des Motors Auflösung: - Wertebereich: -3.402823E+38 Bis Float32Max Kennlinie M(I): a4 1.60.40 8411.44 Kennlinie M(I) – a5 Werkseinstellung: 0 Einheit: Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: -3.402823E+38 Bis Float32Max Kennlinie M(I): a5 1.60.41 8411.45 Polradspannung bei 1000 1/min Werkseinstellung: 0 Einheit: V Datentyp: Float32...
Seite 195: 8411.200 Hmi-Motoridentifikation
Parameterbeschreibungen 8425 Inbetriebnahme 1.60.44 8411.200 HMI-Motoridentifikation Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 HMI Motor Id 1.61 8425 Inbetriebnahme 1.61.1 8425.1 Smart-Motor-Setup durchführen Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Nein • 1= Ja Startet eine einfache Inbetriebnahme für den leistungsangepassten Motor.
Seite 196: 8425.7 Letzte Inbetriebnahme As1
Parameterbeschreibungen 8430 Interne Datensicherung 1.61.4 8425.7 Letzte Inbetriebnahme AS1 Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Keine Inbetriebnahme • 1= Manuelle Konfiguration • 2= Eingabe der Typenbezeichnung • 3= Antriebsstrang-ID • 4= Elektronisches Typenschild • 5= Fremdmotorinbetriebnahme • 6= Smart-Motor-Setup Der Parameter zeigt an, auf welche Art die letzte Inbetriebnahme für Antriebsstrang 1 durchgeführt wurde.
Seite 197: 8430.8 Betriebsstundenzähler 1
Parameterbeschreibungen 8430 Interne Datensicherung • 1= Belegt • 2= Geschützt • 3= Ungültig • 4= Inkonsistent • 5= Nicht frei Speicherstatus des Wiederstellungspunktes 1 1.62.4 8430.8 Betriebsstundenzähler 1 Werkseinstellung: 0 Einheit: min Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 1.62.5 8430.9 Datum und Uhrzeit 1 Werkseinstellung: 0...
Seite 198: 8430.13 Beschreibung 2
Parameterbeschreibungen 8430 Interne Datensicherung • 2= Daten aus Wiederherstellungspunkt übernehmen • 3= Wiederherstellungspunkt löschen • 4= Wiederherstellungspunkt schützen • 5= Schutz des Wiederherstellungspunkts aufheben Kommando 2 1.62.8 8430.13 Beschreibung 2 Datentyp: String8Bit (Füllstands-Array) Datenlänge: 21 Auflösung: Wertebereich: Beschreibung 2 1.62.9 8430.14 Speicherstatus 2 Werkseinstellung: Datentyp: Enum...
Seite 199: 8430.20 Parameterlayout 2
Parameterbeschreibungen 8431 Parameter-Setup Datum und Uhrzeit 2 1.62.12 8430.20 Parameterlayout 2 Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Das Parameterlayout (Attritab-Version) ist eine eindeutige Kennung für den Paramete- rumfang zu dem Zeitpunkt als der Weiderherstellungspunkt gespeichert wurde. Der Wert erlaubt Rückschlüsse auf die FW Version, aus der die Daten stammen.
Seite 200: 8431.13 Parameterumfang Bei Download-Fehler
Parameterbeschreibungen 8431 Parameter-Setup Wertebereich: • 0= Nein • 1= Ja Setzt alle Geräte-Einstellungen auf die Standardwerte (Defaultwerte). Der Parameter setzt sich automatisch zurück. 1.63.4 8431.13 Parameterumfang bei Download-Fehler Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 65535 Bei einem abgebrochenen Download eines (Teil-)Parametersatzes oder einer Para- metergruppe steht der Wert des Parameters auf der Teilparametersatz-ID (Werte 2 –...
Seite 201: 8432 Nichtflüchtiger Speicher - Direktzugriff
Parameterbeschreibungen 8432 Nichtflüchtiger Speicher – Direktzugriff Wertebereich: 0 Bis 4294967295 Kennzeichnung der Berechnungsvorschrift für den Hashwert ("Defaultwert-geändert- Zähler") 1.64 8432 Nichtflüchtiger Speicher – Direktzugriff 1.64.1 8432.6 Inhalt als Daten-Array Werkseinstellung: 0 Einheit: Datentyp: Uint8 (DataArray) Datenlänge: 65534 Auflösung: 1 Wertebereich: 0 Bis 255 1.65 8433 Scope-Steuerung 1.65.1...
Seite 202: 8433.5 Triggerzeit
Parameterbeschreibungen 8434 Scope-Konfiguration 1.65.4 8433.5 Triggerzeit Werkseinstellung: 0 Einheit: Datentyp: Uint8 (DataArray) Datenlänge: 8 Auflösung: 1 Wertebereich: 0 Bis 255 Triggerzeitpunkt der Scope-Messung. 1.65.5 8433.7 Maximale Anzahl der Messpunkte Werkseinstellung: 0 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Anzeige der maximalen Anzahl der Messpunkte pro Kanal.
Seite 203: 8434.2 Maximale Anzahl Der Messkanäle
Parameterbeschreibungen 8434 Scope-Konfiguration 1.66.2 8434.2 Maximale Anzahl der Messkanäle Werkseinstellung: 10 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 65535 Maximale Anzahl der Messkanäle 1.66.3 8434.3 Maximale Anzahl der Triggerkanäle Werkseinstellung: 3 Einheit: Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 65535 Maximale Anzahl der Triggerkanäle 1.66.4...
Seite 204: 8434.13 Auflösung Der Scope-Zeit
Parameterbeschreibungen 8435 Scope-Einstellwerte Auflösung: 1 Wertebereich: 0 Bis 4294967295 Auflösung der Systemzeit 1.66.7 8434.13 Auflösung der Scope-Zeit Werkseinstellung: 1024 Einheit: ns Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Auflösung der Scope-Zeit 1.66.8 8434.30 Größe des Scope-Speichers Werkseinstellung: 90112 Einheit: Datentyp: Uint32 Datenlänge: 1...
Seite 205: 8435.3 Triggernachlauf
Parameterbeschreibungen 8435 Scope-Einstellwerte Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 4294967295 1.67.3 8435.3 Triggernachlauf Werkseinstellung: 50 Einheit: % Datentyp: Uint32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 100 1.67.4 8435.4 Datenwiederholrate Werkseinstellung: 1000 Einheit: ms Datentyp: Uint32 Datenlänge: 1 Auflösung: 100 Wertebereich: 0 Bis 60000 Wiederholrate der Daten im Display-Modus (0 ms = keine Wiederholung)
Seite 206: 8435.8 Speicheroptimierung
Parameterbeschreibungen 8435 Scope-Einstellwerte 1.67.7 8435.8 Speicheroptimierung Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Aus • 1= Ein 1.67.8 8435.9 Applikationsindex Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Standard • 1= Regelungstechnik • 2= DataLogger • 3= ASMOS 1.67.9 8435.10 Messkanal –...
Seite 207: 8435.20 Messkanal - Offset-Array
Parameterbeschreibungen 8435 Scope-Einstellwerte • 8367.10 PA-Datenwort • 8367.11 PA-Datenwort • 8367.12 PA-Datenwort • 8367.13 PA-Datenwort • 8367.14 PA-Datenwort • 8367.15 PA-Datenwort • 8367.16 PA-Datenwort • 8367.17 PA-Datenwort • 8368.4 PE-Datenwort • 8370.1 Statuswort 1 • 8371.1 Statuswort 2 • 8372.1 Statuswort 3 •...
Seite 208: 8435.50 Messkanal - Beschreibung
Parameterbeschreibungen 8435 Scope-Einstellwerte • 1= Uint8 • 2= Uint16 • 4= Uint32 • 260= Float • 32769= Int8 • 32770= Int16 • 32772= Int32 Datentyp des entsprechenden Messkanals 1.67.13 8435.50 Messkanal – Beschreibung Werkseinstellung: 0 Einheit: Datentyp: Uint8 (DataArray) Datenlänge: 120 Auflösung: 1 Wertebereich: 0 Bis 255 Beschreibungen des Messkanals: 12 Zeichen ASCII...
Seite 209: 8435.110 Triggertyp
Parameterbeschreibungen 8435 Scope-Einstellwerte Auflösung: 1 Wertebereich: 0 Bis 4294967295 1.67.17 8435.110 Triggertyp Werkseinstellung: • • Einheit: Datentyp: Uint16 (DataArray) Datenlänge: 3 Auflösung: 1 Wertebereich: 0 Bis 65535 1.67.18 8435.120 Triggerquelle Werkseinstellung: • • Einheit: Datentyp: Uint16 (DataArray) Datenlänge: 3 Auflösung: 1 Wertebereich: 0 Bis 10 1.67.19 8435.130 Trigger –...
Seite 210: 8436 Systemzeit
Parameterbeschreibungen 8436 Systemzeit 1.68 8436 Systemzeit 1.68.1 8436.1 Systemzeit (EtherCAT® DC-Zeit ) Werkseinstellung: 0 Einheit: Datentyp: Uint32 (Füllstands-Array) Datenlänge: 2 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Systemzeit im Format "EtherCAT® DC-Zeit". [ns seit 1.1.2000] Auf Offset 0 des Füllstand-Arrays befindet sich der Low-Teil, auf Offset 1 – der High- Teil als UINT32, mit dem Array-Dienst werden beide Teile konsistent ausgelesen.
Seite 211: 8437 Diagnose Haltevorrichtung
Parameterbeschreibungen 8437 Diagnose Haltevorrichtung 1.69 8437 Diagnose Haltevorrichtung Diese Parameter informieren über den Zustand der aktiven Haltevorrichtung (Bremse oder DynaStop®). 1.69.1 8437.2 Statusbits Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 0= Bremse geschlossen/DynaStop® aktiviert • 1= Bremse geöffnet/DynaStop® deaktiviert • 2= Bremse/DynaStop®...
Seite 212: 8438.11 Technologielevel - Aktivierungsschlüssel
Parameterbeschreibungen 8442 Allgemeine Daten – Thermischer Motorschutz 1 1.70.4 8438.11 Technologielevel – Aktivierungsschlüssel Datentyp: String8Bit (Füllstands-Array) Datenlänge: 8 Auflösung: Wertebereich: 1.70.5 8438.12 Technologielevel – Aktiviertes Level Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 9 1.70.6 8438.13 Technologielevel –...
Seite 213: 8442.2 Anschluss
Parameterbeschreibungen 8442 Allgemeine Daten – Thermischer Motorschutz 1 • 1= TF • 2= TH Typ des Temperatursensors des Motors 1.71.2 8442.2 Anschluss Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Kein Anschluss • 2= Eingang Temperaturauswertung 1.71.3 8442.6 Steuerung Auswertesequenz Werkseinstellung: Datentyp: Enum Datenlänge: 1...
Seite 214: 8442.9 Anschluss Für Sensorsuche
Parameterbeschreibungen 8463 MOVIKIT® Sensortyp der bei der Sensorsuche an den vorhandenen Schnittstellen gesucht wer- den soll. 1.71.6 8442.9 Anschluss für Sensorsuche Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Kein Anschluss • 1= Stecker Motorgeber • 2= Eingang Temperaturauswertung • 3= Stecker Geberoption •...
Seite 215: 8463.5 Mögliche Applikationsmodi
Parameterbeschreibungen 8463 MOVIKIT® Datenlänge: 4 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Einstellwerte der Bedienoberfläche. Die Oberfläche bestimmt die Bedeutung der Da- 1.72.4 8463.5 Mögliche Applikationsmodi Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 0= 100: Tippbetrieb – Positionsgeregelt • 1= 101: Tippbetrieb – Drehzahlgeregelt •...
Seite 216: 8463.11 Sollwert - Geschwindigkeit
Parameterbeschreibungen 8463 MOVIKIT® • 2= 200: Drehzahlregelung – Sollwert über Feldbus • 3= 300: Referenzfahrt – Offset über Parameter • 4= 301: Referenzfahrt – Offset über Feldbus • 5= 302: Rotorlage-Identifikation • 6= 400: Absolute Positionierung • 7= 401: Relative Positionierung •...
Seite 217: 8463.13 Sollwert - Verzögerung
Parameterbeschreibungen 8463 MOVIKIT® 1.72.8 8463.13 Sollwert – Verzögerung Werkseinstellung: 0 Einheit: 1E-02/(min*s) Anwendereinheit Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 MOVIKIT- Sollwert der Verzögerung, dient als Datenquelle des Einstellwertes „MOVI- KIT® – Sollwert – Verzögerung“ in der Profilwertverschaltung. 1.72.9 8463.14 Sollwert –...
Seite 218: 8463.23 Istapplikationsmodus
Parameterbeschreibungen 8463 MOVIKIT® MOVIKIT-Statuswort Standard-Layout 1.72.11 8463.23 Istapplikationsmodus Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 65535 Aktive MOVIKIT-Betriebsart 1.72.12 8463.50 Steuerwort Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 0= Freigabe/Notstopp • 1= Freigabe/Applikationsstopp • 3= Bremse öffnen •...
Seite 219: 8463.52 Sollbeschleunigung
Parameterbeschreibungen 8464 PID-Controller 1.72.14 8463.52 Sollbeschleunigung Werkseinstellung: 0 Einheit: 1E-02/(min*s) Anwendereinheit Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Gibt die über Pd3 übergeben Sollbechleunigung aus. 1.72.15 8463.53 Sollverzögerung Werkseinstellung: 0 Einheit: 1E-02/(min*s) Anwendereinheit Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Gibt die über Pd4 übergeben Sollverzögerung aus.
Seite 220: 8464.2 Betriebsart
Parameterbeschreibungen 8464 PID-Controller Datenlänge: 1 Wertebereich: • 0= Nein • 1= Ja Aktivierung der PID-Controller-Funktion 1.73.2 8464.2 Betriebsart Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Mit FCB-Steuerung • 1= Parallelbetrieb, ohne FCB-Steuerung Betriebsart der PID-Controller-Funktion 1.73.3 8464.3 Standby-Betrieb aktivieren Werkseinstellung: Datentyp: Enum Datenlänge: 1...
Seite 221: 8464.5 Lokaler Sollwert
Parameterbeschreibungen 8464 PID-Controller • 794779= Data-Flexibility Ausgabedaten 4 • 860315= Data-Flexibility Ausgabedaten 5 • 925851= Data-Flexibility Ausgabedaten 6 • 991387= Data-Flexibility Ausgabedaten 7 • 1056923= Data-Flexibility Ausgabedaten 8 • 1122459= Data-Flexibility Ausgabedaten 9 • 1187995= Data-Flexibility Ausgabedaten 10 • 1253531= Data-Flexibility Ausgabedaten 11 •...
Seite 222: 8464.6 Sollwert - Format Pa-Daten
Parameterbeschreibungen 8464 PID-Controller Lokaler Sollwert für den PID-Controller 1.73.6 8464.6 Sollwert – Format PA-Daten Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= 16 Bit • 1= 32 Bit – Big Endian • 2= 32 Bit – Little Endian Legt das Datenformat der Quelle fest. Die Prozessausgangsdaten-Wörter sind Daten- quellen in 16-Bit-Wortbreite und können über das Datenformat zu einem 32-Bit-Wert zusammengefasst werden.
Seite 223: 8464.8 Istwert - Format Pa-Daten
Parameterbeschreibungen 8464 PID-Controller • 1515675= Data-Flexibility Ausgabedaten 15 • 1581211= Data-Flexibility Ausgabedaten 16 • 1646747= Data-Flexibility Ausgabedaten 17 • 1712283= Data-Flexibility Ausgabedaten 18 • 1777819= Data-Flexibility Ausgabedaten 19 • 1843355= Data-Flexibility Ausgabedaten 20 • 1908891= Data-Flexibility Ausgabedaten 21 • 1974427= Data-Flexibility Ausgabedaten 22 •...
Seite 224: 8464.10 Eingangsgrößeneinheit
Parameterbeschreibungen 8464 PID-Controller Wertebereich: 0 Bis Float32Max Skalierungsfaktor zur Umrechung der Eingangsgrößen des Reglers Sollwert, Istwert, Regeldifferenz (8464.57, .58, .55) in eine zur Anwendung passende Eingangsgrößeneinheit (8464.51, .52, .53) 1.73.10 8464.10 Eingangsgrößeneinheit Datentyp: String8Bit (Füllstands-Array) Datenlänge: 17 Auflösung: Wertebereich: Einheitentext für die skalierten Eingangsgrößen der Reglergrößen 1.73.11 8464.11 P-Verstärkung Werkseinstellung: 10000 Einheit: * 1E-04...
Seite 225: 8464.15 Fcb Bei Inaktivem Controller
Parameterbeschreibungen 8464 PID-Controller Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= FCB 00 Standard (-> FCB 02) • 5= FCB 05 Drehzahlregelung FCB, der aktiviert wird, wenn der PID-Controller aktiv ist. 1.73.15 8464.15 FCB bei inaktivem Controller Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: •...
Seite 226: 8464.19 Schwelle Zur Aktivierung Des Standby-Betriebs
Parameterbeschreibungen 8464 PID-Controller Wertebereich: -3.402823E+38 Bis Float32Max Schwelle, bei welcher der PID-Controller bei aktivem Standby-Betrieb reaktiviert wird. 1.73.19 8464.19 Schwelle zur Aktivierung des Standby-Betriebs Werkseinstellung: 0 Einheit: Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: -3.402823E+38 Bis Float32Max Schwelle, bei welcher der PID-Controller bei aktivem Standby-Betirieb deaktiviert wird. 1.73.20 8464.20 Bipolare Schwellen aktivieren Werkseinstellung: Datentyp: Enum...
Seite 227: 8464.23 Stellwertreaktion Bei Aktivem Standby-Betrieb
Parameterbeschreibungen 8464 PID-Controller Reaktion der PID-Controller-Funktion, wenn der aktive FCB des Antriebs nicht vom PID-Controller, sondern von einer anderen Quelle aktiviert wird, z.B. wenn DI-00 = 0 FCB01 anfordert. 1.73.23 8464.23 Stellwertreaktion bei aktivem Standby-Betrieb Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: •...
Seite 228: 8464.52 Aktueller Istwert - Skaliert
Parameterbeschreibungen 8464 PID-Controller Aktueller Sollwert des PID-Reglers aus 8464.57 * Skalierungsfaktor 8464.6 1.73.27 8464.52 Aktueller Istwert – Skaliert Werkseinstellung: 0 Einheit: Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: -3.402823E+38 Bis Float32Max Aktueller Istwert des PID-Reglers aus 8464.58 * Skalierungsfaktor 8464.6 1.73.28 8464.53 Aktuelle Regeldifferenz –...
Seite 229: 8464.57 Aktueller Sollwert
Parameterbeschreibungen 8495 Testmodul Stand-by-Betrieb Datenlänge: 1 Wertebereich: • 0= FCB 00 Standard (-> FCB 02) • 1= FCB 01 Endstufensperre • 5= FCB 05 Drehzahlregelung • 6= FCB 06 Interpolierte Drehzahlregelung • 7= FCB 07 Drehmomentregelung • 8= FCB 08 Interpolierte Drehmomentregelung •...
Seite 230: 8500 Fcb-Auswahl
Parameterbeschreibungen 8500 FCB-Auswahl Wertebereich: • 0= DIn 24 V • 1= DOut 24 V • 2= EncDriveSafety12V • 3= EncResolverOne 24 V • 4= EncResolverTwo 24 V • 5= STOManCtrlDev 24 V • 6= NvSnt • 7= HvSnt Test-Flags Stand-by-Betrieb 1.75 8500 FCB-Auswahl 1.75.1...
Seite 231: 8500.3 Fcb Aktivieren
Parameterbeschreibungen 8500 FCB-Auswahl Statusbits 1.75.3 8500.3 FCB aktivieren Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= FCB 00 Standard (-> FCB 02) • 1= FCB 01 Endstufensperre • 5= FCB 05 Drehzahlregelung • 13= FCB 13 Stopp an Applikationsgrenzen • 14= FCB 14 Notstopp •...
Seite 232: 8501 Fcb 01 Endstufensperre
Parameterbeschreibungen 8501 FCB 01 Endstufensperre • 10= Neustart vorbereiten • 11= Zustandskontrolle • 12= Testmanager • 15= PID-Controller Funktionseinheit der Firmware, die den aktuellen FCB angefordert hat. 1.76 8501 FCB 01 Endstufensperre Das Aktivieren der FCB 01 bewirkt eine sofortige Unterbrechung der Motorbestro- mung und ein Einfallen der Bremse.
Seite 233: 8504 Fcb 04 Handbetrieb
Parameterbeschreibungen 8504 FCB 04 Handbetrieb Wenn der Parameter bei aktivem STO auf "Ein" gesetzt wird, schließt die Bremse. – Aus: Der Zustand der Bremse wird im STO-Zustand nicht verändert. ACHTUNG: bei Hubwerksanwendungen mit nicht sicher gesteuerter Bremse kann dies zum Absturz des Hubwerkes führen ! 1.77 8504 FCB 04 Handbetrieb Der FCB 04 kann nicht direkt über Steuerwörter angewählt und aktiviert werden.
Seite 234: 8504.4 Auswertung Digitaleingänge
Parameterbeschreibungen 8504 FCB 04 Handbetrieb 1.77.4 8504.4 Auswertung Digitaleingänge Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Aus • 1= Ein Legt fest, ob die programmierbaren Funktionen der Digitaleingänge im Handbetrieb berücksichtigt werden. Folgende Einstellungen sind möglich: – Ein: Alle programmierbaren Digitaleingange (z. B. Endschalter) außer FCB-Anwah- len werden berücksichtigt.
Seite 235: 8504.8 Sollgeschwindigkeit As1
Parameterbeschreibungen 8504 FCB 04 Handbetrieb Wertebereich: • 0= Drehzahlgesteuerter Handbetrieb • 16= Endstufe sperren • 17= Ansteuerung Bremse/DynaStop® Aktiviert die in der Oberfläche gewählten Funktionen des Handbetriebs. Ist keine Funktion gewählt, so steht der Antrieb in FCB 02 "Stopp". Mit jedem Versenden des Steuerworts wird der Timeout-Zähler der Handbetrieb-Ses- sion im Server (Aktor) zurückgesetzt.
Seite 236: 8504.81 Priorisierte Klemmensteuerung - Flankenerkennung Nach Sto Und Netz-Ein
Parameterbeschreibungen 8504 FCB 04 Handbetrieb Steuerbits für die priorisierte Klemmensteuerung 1.77.11 8504.81 Priorisierte Klemmensteuerung - Flankenerkennung nach STO und Netz-Ein Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Signalpegel • 1= Positive Signalflanke Legt fest, ob eine Freigabe über die priorisierten Klemmensteuerung nach STO und Netz-Ein erst nach einer erneuten positiven Flanke erfolgen darf oder ob der Signalpe- gel der Richtungsklemmen ausreicht.
Seite 237: 8550 Drehzahlüberwachung As1
Parameterbeschreibungen 8550 Drehzahlüberwachung AS1 1.78 8550 Drehzahlüberwachung AS1 Die durch den Sollwert geforderte Drehzahl kann nur erreicht werden, wenn der Last- anforderung genügend Drehmoment zur Verfügung steht. Wird die Drehmomentgren- ze erreicht, geht der Applikationsumrichter davon aus, dass die gewünschte Drehzahl nicht erreicht werden kann.
Seite 238: 8550.3 Faktor Rückstellzeit
Parameterbeschreibungen 8554 Anwendereinheit Position AS1 1.78.3 8550.3 Faktor Rückstellzeit Werkseinstellung: 1 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 1 Bis 10000 Wenn die Stellgrenze des Drehzahlreglers erreicht ist, wird jede Millisekunde ein Zäh- ler für die Verzögerungszeit inkrementiert. Wenn der Drehzahlregler seine Stellgrenze vor Ablauf der Verzögerungszeit verlässt, wird der Zähler wieder abwärts gezählt, bis 0 erreicht ist.
Seite 239: 8554.4 Einheit
Parameterbeschreibungen 8556 Anwendereinheit Position aktiv Datenlänge: 1 Wertebereich: • 0= 0 • 1= 1 • 2= 2 • 3= 3 • 4= 4 • 5= 5 • 6= 6 • 7= 7 • 8= 8 • 9= 9 Anzahl Nachkommastellen 1.79.4 8554.4 Einheit Werkseinstellung: Umd...
Seite 240: 8556.3 Anzahl Nachkommastellen
Parameterbeschreibungen 8557 Anwendereinheit Geschwindigkeit AS1 Datenlänge: 1 Auflösung: 1 Wertebereich: 1 Bis 2147483647 Über den Zähler und Nenner kann das Verhältnis der physikalischen SI-Einheit zur Anwendereinheit bestimmt werden. 1.80.3 8556.3 Anzahl Nachkommastellen Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= 0 •...
Seite 241: 8557.2 Nenner
Parameterbeschreibungen 8557 Anwendereinheit Geschwindigkeit AS1 Wertebereich: 1 Bis 2147483647 Über den Zähler und Nenner kann das Verhältnis der physikalischen SI-Einheit zur Anwendereinheit bestimmt werden. 1.81.2 8557.2 Nenner Werkseinstellung: 1 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 1 Bis 2147483647 Über den Zähler und Nenner kann das Verhältnis der physikalischen SI-Einheit zur Anwendereinheit bestimmt werden.
Seite 242: 8559 Anwendereinheit Geschwindigkeit Aktiv
Parameterbeschreibungen 8559 Anwendereinheit Geschwindigkeit aktiv 1.82 8559 Anwendereinheit Geschwindigkeit aktiv Diese Parameter legen die Eigenschaften der Anwendereinheit für die Geschwindig- keit aus dem aktiven Antriebsstrang fest. 1.82.1 8559.1 Zähler Werkseinstellung: 1 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 1 Bis 2147483647 Über den Zähler und Nenner kann das Verhältnis der physikalischen SI-Einheit zur Anwendereinheit bestimmt werden.
Seite 243: 8559.4 Einheit
Parameterbeschreibungen 8560 Anwendereinheit Beschleunigung AS1 1.82.4 8559.4 Einheit Datentyp: String8Bit (Füllstands-Array) Datenlänge: 17 Auflösung: Wertebereich: Beliebige Einheit, die vom Anwender bestimmt wird. Diese Einheit wird auch in der PA-Konfiguration und bei den Prozesswerten angezeigt. 1.83 8560 Anwendereinheit Beschleunigung AS1 Diese Parameter legen die Eigenschaften der Anwendereinheit für die Beschleuni- gung aus dem Antriebsstrang 1 fest.
Seite 244: 8560.4 Einheit
Parameterbeschreibungen 8562 Anwendereinheit Beschleunigung aktiv • 4= 4 • 5= 5 • 6= 6 • 7= 7 • 8= 8 • 9= 9 Anzahl Nachkommastellen 1.83.4 8560.4 Einheit Werkseinstellung: Umdr/(min*s Datentyp: String8Bit (Füllstands-Array) Datenlänge: 17 Auflösung: Wertebereich: Beliebige Einheit, die vom Anwender bestimmt wird. Diese Einheit ist dann auch unter der PA-Konfiguration und unter den Prozesswerten zu finden.
Seite 245: 8562.3 Anzahl Nachkommastellen
Parameterbeschreibungen 8567 Meldung "Motor steht" Daten AS1 1.84.3 8562.3 Anzahl Nachkommastellen Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= 0 • 1= 1 • 2= 2 • 3= 3 • 4= 4 • 5= 5 • 6= 6 • 7= 7 •...
Seite 246: 8569 Meldung "Motor Steht
Parameterbeschreibungen 8569 Meldung "Motor steht" Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 25 Um Störeinflüsse zu unterdrücken, kann eine Filterzeit definiert werden. Das Filter wirkt wie eine Verzögerungszeit, das heißt, die Drehzahl muss für diese Zeit unter oder über der Schwelle bleiben, um eine Änderung der Meldung zu bewirken. 1.86 8569 Meldung "Motor steht"...
Seite 247: 8570.2 Stoppsollwert
Parameterbeschreibungen 8570 FCB 05 Drehzahlregelung Daten AS1 Dabei ist: Freigabesollwert = Stoppsollwert + Start-Offset. Wenn der Drehzahl-Sollwert den Stoppsollwert unterschreitet, wird der Antrieb mit der Verzögerung angehalten, die im FCB "Drehzahlregelung" eingestellt ist. Bei aktiver Bremsenfunktion fällt bei Motorstillstand die Bremse ein und die Endstufe wird ge- sperrt.
Seite 248: 8570.11 Geschwindigkeitsausblendung - Fenstermitte
Parameterbeschreibungen 8572 Endschalterdaten AS1 Durch die Ausblendfunktion der Geschwindigkeitsresonanz kann das Verharren der Motordrehzahl innerhalb eines bestimmten Drehzahlfensters vermieden werden. Ins- besondere bei Maschinen mit ausgeprägten mechanischen Resonanzen werden da- durch Schwingungen und Geräusche unterdrückt. Folgende Einstellungen sind möglich: – Aus: Kein Geschwindigkeitsbereich wird ausgeblendet. –...
Seite 249: 8576 Leitfrequenz Eingang
Parameterbeschreibungen 8576 Leitfrequenz Eingang • 3= Notstopp + Endstufensperre • 53= Notstopp + Endstufensperre mit Self-Reset Reaktion, wenn ein Hardware-Endschalter angefahren wird. Folgende Einstellungen sind möglich: – Keine Reaktion – Notstopp+Endstufensperre: Der Antrieb wird an der Notstopprampe abgebremst, anschließend wird die Endstufe gesperrt. –...
Seite 250: 8576.4 Maximale Geschwindigkeit As1
Parameterbeschreibungen 8579 Zählerfunktion 1.89.4 8576.4 Maximale Geschwindigkeit AS1 Werkseinstellung: 200000000 Einheit: 1E-4/min Anwendereinheit Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 360000000 Maximaler Geschwindigkeit im Antriebsstrang 1, der bei der maximalen Frequenz er- reicht wird. 1.89.5 8576.5 Ermittelter Geschwindigkeitssollwert Werkseinstellung: 0 Einheit: 1E-4/min Anwendereinheit Datentyp: Int32...
Seite 251: 8579.3 Zählrichtung
Parameterbeschreibungen 8587 Scope-Datenkanäle 1.90.3 8579.3 Zählrichtung Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Aufwärts • 1= Abwärts Zählrichtung des Zählers 1.90.4 8579.4 Fehlerverhalten Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Weiterzählen • 1= Anhalten • 2= Auf Null setzen •...
Seite 252: 8587.1 Datenkanal 1
Parameterbeschreibungen 8587 Scope-Datenkanäle 1.91.1 8587.1 Datenkanal 1 Werkseinstellung: 0 Einheit: Datentyp: Uint32 (Füllstands-Array) Datenlänge: 65534 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Scope-Datenkanal 1 1.91.2 8587.2 Datenkanal 2 Werkseinstellung: 0 Einheit: Datentyp: Uint32 (Füllstands-Array) Datenlänge: 65534 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Scope-Datenkanal 2 1.91.3 8587.3 Datenkanal 3...
Seite 253: 8587.6 Datenkanal 6
Parameterbeschreibungen 8587 Scope-Datenkanäle Auflösung: 1 Wertebereich: 0 Bis 4294967295 Scope-Datenkanal 5 1.91.6 8587.6 Datenkanal 6 Werkseinstellung: 0 Einheit: Datentyp: Uint32 (Füllstands-Array) Datenlänge: 65534 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Scope-Datenkanal 6 1.91.7 8587.7 Datenkanal 7 Werkseinstellung: 0 Einheit: Datentyp: Uint32 (Füllstands-Array) Datenlänge: 65534 Auflösung: 1 Wertebereich: 0 Bis 4294967295...
Seite 254: 8587.10 Datenkanal 10
Parameterbeschreibungen 8588 Analogeingänge Grundgerät 1.91.10 8587.10 Datenkanal 10 Werkseinstellung: 0 Einheit: Datentyp: Uint32 (Füllstands-Array) Datenlänge: 65534 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Scope-Datenkanal 10 1.91.11 8587.100 Zeitstempelkanal Werkseinstellung: 0 Einheit: Datentyp: Uint32 (Füllstands-Array) Datenlänge: 65534 Auflösung: 1 Wertebereich: 0 Bis 4294967295 Scope-Zeitstempelkanal 1.91.12 8587.101 Datenstatus Werkseinstellung: 0...
Seite 255: 8588.2 Ai 1 Strom-Offset
Parameterbeschreibungen 8588 Analogeingänge Grundgerät 1.92.2 8588.2 AI 1 Strom-Offset Werkseinstellung: 0 Einheit: µA Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -20000 Bis 20000 Strom-Offset des Analogeingangs AI 1 des Grundgeräts. Mit dem Strom-Offset kann der Nulldurchgang der Sollwert-Kennlinie entlang der Ein- gangsstromachse verschoben werden.
Seite 256: 8588.6 Ai 1 Skalierung Offset
Parameterbeschreibungen 8588 Analogeingänge Grundgerät Umschaltung zwischen Spannung/Strom am Analogeingang AI 1 des Grundgeräts 1.92.6 8588.6 AI 1 Skalierung Offset Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Der Offset hat Auswirkung auf den Achsenabschnitt der Sollwert-Kennlinie. 1.92.7 8588.7 AI 1 Filterzeitkonstante Werkseinstellung: 0...
Seite 257: 8588.13 Ai 1 Skalierter Wert Gefiltert Für Anzeige
Parameterbeschreibungen 8588 Analogeingänge Grundgerät 1.92.10 8588.13 AI 1 skalierter Wert gefiltert für Anzeige Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Skalierter Wert des Analogeingangs AI 1 des Grundgeräts gefiltert für Anzeige T= 250 1.92.11 8588.14 AI 1 skalierter Wert variabel gefiltert Werkseinstellung: 0 Einheit: Datentyp: Int32...
Seite 258: 8588.81 Summe Ai 1 + Aio 01 Variabel Gefiltert
Parameterbeschreibungen 8590 Konfigurierbare Analogeingänge Grundgerät 1.92.14 8588.81 Summe AI 1 + AIO 01 variabel gefiltert Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Summe aus den ungefilterten skalierten Werten der Analogeingänge AI 1 + AIO 01 des Grundgeräts 1.93 8590 Konfigurierbare Analogeingänge Grundgerät...
Seite 259: 8590.5 Aio 01 Funktion
Parameterbeschreibungen 8590 Konfigurierbare Analogeingänge Grundgerät Auflösung: 1 Wertebereich: 1 Bis 1048575 Die Änderung des Nenners hat Auswirkung auf die Steigung der Sollwertkennlinie. Abhängig von der Funktionsart wird bei Skalierung Nenner/Zähler = 1 und einer Ein- gangsspannung von +/-10 V der Sollwert +/-3000 1/min oder +/-nmax festgelegt. 1.93.4 8590.5 AIO 01 Funktion Werkseinstellung:...
Seite 260: 8590.13 Aio 01 Skalierter Wert Gefiltert Für Anzeige
Parameterbeschreibungen 8590 Konfigurierbare Analogeingänge Grundgerät 1.93.8 8590.13 AIO 01 skalierter Wert gefiltert für Anzeige Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Skalierter Wert des Analogeingangs AIO 01 des Grundgeräts 1.93.9 8590.14 AIO 01 skalierter Wert variabel gefiltert Werkseinstellung: 0 Einheit: Datentyp: Int32...
Seite 261: 8591 Konfigurierbare Analogausgänge Grundgerät
Parameterbeschreibungen 8591 Konfigurierbare Analogausgänge Grundgerät 1.94 8591 Konfigurierbare Analogausgänge Grundgerät Diese Parameter legen die Belegung der konfigurierbaren Analogausgänge des Grundgeräts fest. 1.94.1 8591.1 AIO 01 Spannungs-Offset Werkseinstellung: 0 Einheit: mV Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -10000 Bis 10000 Spannungs-Offset des Analogausgangs AIO 01 des Grundgeräts.
Seite 262: 8591.10 Aio 01 Rohwert Datenquelle
Parameterbeschreibungen 8591 Konfigurierbare Analogausgänge Grundgerät Wertebereich: • 0= Keine Funktion • 2= 0 – 10-V-Ausgang Unterscheidet zwischen Spannung/Strom am Analogausgang AIO 01 des Grundge- räts. 1.94.5 8591.10 AIO 01 Rohwert Datenquelle Werkseinstellung: 0 Einheit: Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -2147483648 Bis 2147483647 Rohwert der eingestellten Datenquelle des Analogausgangs AIO 01 des Grundgeräts 1.94.6...
Seite 263: 8591.16 Aio 01 Datenquelle
Parameterbeschreibungen 8592 Profilerzeugung Ungefilterter skalierter Wert des Analogausgangs AIO 01 des Grundgeräts 1.94.9 8591.16 AIO 01 Datenquelle Werkseinstellung: 8364.46 Istgeschwindigkeit in Anwendereinheiten Datentyp: Parameter-Pointer Datenlänge: 1 Wertebereich: • 0.0 Keine Funktion • 8364.46 Istgeschwindigkeit in Anwendereinheiten • 8364.61 Statorfrequenz • 8364.128 Absoluter Scheinstrom –...
Seite 264: 8593 Lvfc As1
Parameterbeschreibungen 8593 LVFC AS1 1.96 8593 LVFC AS1 1.96.1 8593.1 Steuerwort Werkseinstellung: Datentyp: Bitfeld Datenlänge: 1 Wertebereich: • 0= 2Q-Betrieb aktivieren • 1= Gleichstrombremsung EIN • 2= Fangen EIN • 3= Rs-Messung EIN • 4= Bit 4 • 5= Bit 5 •...
Seite 265: 8593.4 Bremsbetrieb
Parameterbeschreibungen 8593 LVFC AS1 Einheit: 1E-03 % Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 200000 Bestimmt die Steigung der Spannungskennlinie. 1.96.3 8593.4 Bremsbetrieb Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= 4Q (motorisch und generatorisch) • 1= 2Q (nur motorisch) Folgende Einstellungen sind möglich: –...
Seite 266: 8593.9 Schlupfkompensation
Parameterbeschreibungen 8600 SBus-C Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 100000 Passt die Ausgangsspannung im kleinen Drehzahlbereich an. Änderungen sind Spe- zialisten vorbehalten. 1.96.7 8593.9 Schlupfkompensation Werkseinstellung: 100000 Einheit: 1E-03 % Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: 0 Bis 200000 Stellt die Schlupfkompensation bezogen auf Nennschlupf ein 1.96.8 8593.12 Kippbegrenzung...
Seite 267: 8600.3 Timeout
Parameterbeschreibungen 8603 Allgemeine Engineering-Daten Wertebereich: 0 Bis 63 SBus-C Adresse 1.97.2 8600.3 Timeout Werkseinstellung: 500 Einheit: ms Datentyp: Int32 Datenlänge: 1 Auflösung: 10 Wertebereich: 0 Bis 650000 Timeout der SBus-Prozessdaten 1.98 8603 Allgemeine Engineering-Daten Diese Parameter legen allgemeine Engineering-Daten fest. 1.98.1 8603.1 Allgemein AS1 Werkseinstellung: 0...
Seite 268: 8610.3 Maximaldrehzahl
Parameterbeschreibungen 8610 EU 400 V/50 Hz Einheit: Hz Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 20000 Motornennfrequenz 1.99.3 8610.3 Maximaldrehzahl Werkseinstellung: 0 Einheit: 1/min Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 36000 Maximaldrehzahl 1.99.4 8610.4 Festsollwert 1 Werkseinstellung: 0 Einheit: 1E-4/min Datentyp: Int32...
Seite 269: 8610.7 Festsollwert 4
Parameterbeschreibungen 8611 USA/CAN 460 V/60 Hz 1.99.7 8610.7 Festsollwert 4 Werkseinstellung: 0 Einheit: 1E-4/min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -360000000 Bis 360000000 Geschwindigkeits-Festsollwert 4 1.99.8 8610.8 Festsollwert 5 Werkseinstellung: 0 Einheit: 1E-4/min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -360000000 Bis 360000000 Geschwindigkeits-Festsollwert 5 1.99.9...
Seite 270: 8611.2 Motornennfrequenz
Parameterbeschreibungen 8611 USA/CAN 460 V/60 Hz 1.100.2 8611.2 Motornennfrequenz Werkseinstellung: 0 Einheit: Hz Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 20000 Motornennfrequenz 1.100.3 8611.3 Maximaldrehzahl Werkseinstellung: 0 Einheit: 1/min Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 36000 Maximaldrehzahl 1.100.4 8611.4 Festsollwert 1 Werkseinstellung: 0...
Seite 271: 8611.7 Festsollwert 4
Parameterbeschreibungen 8612 Konfigurationsdaten BR/KR 380 V/60 Hz Auflösung: 1 Wertebereich: -360000000 Bis 360000000 Geschwindigkeits-Festsollwert 3 1.100.7 8611.7 Festsollwert 4 Werkseinstellung: 0 Einheit: 1E-4/min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -360000000 Bis 360000000 Geschwindigkeits-Festsollwert 4 1.100.8 8611.8 Festsollwert 5 Werkseinstellung: 0 Einheit: 1E-4/min Datentyp: Int32 Datenlänge: 1...
Seite 272: 8612.2 Motornennfrequenz
Parameterbeschreibungen 8612 Konfigurationsdaten BR/KR 380 V/60 Hz Auflösung: - Wertebereich: 0 Bis 2000 1.101.2 8612.2 Motornennfrequenz Werkseinstellung: 0 Einheit: Hz Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 20000 1.101.3 8612.3 Maximaldrehzahl Werkseinstellung: 0 Einheit: 1/min Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 36000 Maximal zulässige Drehzahl...
Seite 273: 8612.7 Festsollwert 4
Parameterbeschreibungen 8613 Konfigurationsdaten BR/KR 440 V/60 Hz Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -360000000 Bis 360000000 Geschwindigkeits-Festsollwert 3 1.101.7 8612.7 Festsollwert 4 Werkseinstellung: 0 Einheit: 1E-4/min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -360000000 Bis 360000000 Geschwindigkeits-Festsollwert 4 1.101.8 8612.8 Festsollwert 5 Werkseinstellung: 0 Einheit: 1E-4/min Datentyp: Int32...
Seite 274: 8613.2 Motornennfrequenz
Parameterbeschreibungen 8613 Konfigurationsdaten BR/KR 440 V/60 Hz Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 2000 1.102.2 8613.2 Motornennfrequenz Werkseinstellung: 0 Einheit: Hz Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 20000 1.102.3 8613.3 Maximaldrehzahl Werkseinstellung: 0 Einheit: 1/min Datentyp: Float32 Datenlänge: 1 Auflösung: -...
Seite 275: 8613.6 Festsollwert 3
Parameterbeschreibungen 8614 EU 230 V/50 Hz 1.102.6 8613.6 Festsollwert 3 Werkseinstellung: 0 Einheit: 1E-4/min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -360000000 Bis 360000000 Geschwindigkeits-Festsollwert 3 1.102.7 8613.7 Festsollwert 4 Werkseinstellung: 0 Einheit: 1E-4/min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -360000000 Bis 360000000 Geschwindigkeits-Festsollwert 4 1.102.8 8613.8 Festsollwert 5...
Seite 276: 8614.1 Motornennspannung
Parameterbeschreibungen 8614 EU 230 V/50 Hz 1.103.1 8614.1 Motornennspannung Werkseinstellung: 0 Einheit: V Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 2000 Motornennspannung 1.103.2 8614.2 Motornennfrequenz Werkseinstellung: 0 Einheit: Hz Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 20000 Motornennfrequenz 1.103.3 8614.3 Maximaldrehzahl Werkseinstellung: 0...
Seite 277: 8614.6 Festsollwert 3
Parameterbeschreibungen 8614 EU 230 V/50 Hz Auflösung: 1 Wertebereich: -360000000 Bis 360000000 Geschwindigkeits-Festsollwert 2 1.103.6 8614.6 Festsollwert 3 Werkseinstellung: 0 Einheit: 1E-4/min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -360000000 Bis 360000000 Geschwindigkeits-Festsollwert 3 1.103.7 8614.7 Festsollwert 4 Werkseinstellung: 0 Einheit: 1E-4/min Datentyp: Int32 Datenlänge: 1...
Seite 278: 8615 Usa/Can 230 V/60 Hz
Parameterbeschreibungen 8615 USA/CAN 230 V/60 Hz 1.104 8615 USA/CAN 230 V/60 Hz Diese Parameter legen länderspezifische Konfigurationsdaten für USA/CAN 230 V/60 Hz fest. 1.104.1 8615.1 Motornennspannung Werkseinstellung: 0 Einheit: V Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 2000 Motornennspannung 1.104.2 8615.2 Motornennfrequenz Werkseinstellung: 0...
Seite 279: 8615.5 Festsollwert 2
Parameterbeschreibungen 8615 USA/CAN 230 V/60 Hz 1.104.5 8615.5 Festsollwert 2 Werkseinstellung: 0 Einheit: 1E-4/min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -360000000 Bis 360000000 Geschwindigkeits-Festsollwert 2 1.104.6 8615.6 Festsollwert 3 Werkseinstellung: 0 Einheit: 1E-4/min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -360000000 Bis 360000000 Geschwindigkeits-Festsollwert 3 1.104.7 8615.7 Festsollwert 4...
Seite 280: 8616 Konfigurationsdaten Br/Kr 220 V/60 Hz
Parameterbeschreibungen 8616 Konfigurationsdaten BR/KR 220 V/60 Hz Auflösung: 1 Wertebereich: -360000000 Bis 360000000 Geschwindigkeits-Festsollwert 6 1.105 8616 Konfigurationsdaten BR/KR 220 V/60 Hz Diese Parameter legen länderspezifische Konfigurationsdaten für Brasilien/Korea für 220V/60Hz fest. 1.105.1 8616.1 Motornennspannung Werkseinstellung: 0 Einheit: V Datentyp: Float32 Datenlänge: 1 Auflösung: - Wertebereich: 0 Bis 2000...
Seite 281: 8616.5 Festsollwert 2
Parameterbeschreibungen 8616 Konfigurationsdaten BR/KR 220 V/60 Hz Geschwindigkeits-Festsollwert 1 1.105.5 8616.5 Festsollwert 2 Werkseinstellung: 0 Einheit: 1E-4/min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -360000000 Bis 360000000 Geschwindigkeits-Festsollwert 2 1.105.6 8616.6 Festsollwert 3 Werkseinstellung: 0 Einheit: 1E-4/min Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -360000000 Bis 360000000 Geschwindigkeits-Festsollwert 3...
Seite 282: 8622 Parametrierbare Fehlerreaktion
Parameterbeschreibungen 8622 Parametrierbare Fehlerreaktion Datentyp: Int32 Datenlänge: 1 Auflösung: 1 Wertebereich: -360000000 Bis 360000000 Geschwindigkeits-Festsollwert 6 1.106 8622 Parametrierbare Fehlerreaktion Über diese Parameter können parametrierbare Fehlerreaktionen eingestellt werden. 1.106.1 8622.4 Reaktion auf Netzphasenausfall Werkseinstellung: Datentyp: Enum Datenlänge: 1 Wertebereich: • 0= Keine Reaktion •...
Seite 283: 8622.20 Reaktion Fehler Externer Bremswiderstand
Parameterbeschreibungen 8622 Parametrierbare Fehlerreaktion • 2= Applikationshalt + Endstufensperre • 3= Notstopp + Endstufensperre • 4= Endstufensperre • 51= Warnung mit Self-Reset • 52= Applikationshalt + Endstufensperre mit Self-Reset • 53= Notstopp + Endstufensperre mit Self-Reset • 54= Endstufensperre mit Self-Reset Legt fest, wie das Gerät auf einen Prozessdaten-Timeout am Bussystem (Timeout- Zeit) reagiert.
Seite 284: 8622.25 Reaktion Unterschreitung 4-Ma-Grenze Am Analogeingang
Parameterbeschreibungen 8622 Parametrierbare Fehlerreaktion • 51= Warnung mit Self-Reset • 52= Applikationshalt + Endstufensperre mit Self-Reset • 53= Notstopp + Endstufensperre mit Self-Reset • 54= Endstufensperre mit Self-Reset Legt fest, wie das Gerät auf einen Timeout der User-Timeoutfunktion reagiert. 1.106.7 8622.25 Reaktion Unterschreitung 4-mA-Grenze am Analogeingang Werkseinstellung: Datentyp: Enum Datenlänge: 1...
Seite 288 SEW-EURODRIVE—Driving the world SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Str. 42 76646 BRUCHSAL GERMANY Tel. +49 7251 75-0 Fax +49 7251 75-1970 sew@sew-eurodrive.com www.sew-eurodrive.com...
