Mechanische Installation
8
Aufsteckgetriebe mit Passfedernut
8.7.2
Anziehdrehmomente Befestigungsschraube
250
Produkthandbuch – MOVIGEAR
C
[1]
[2]
[3]
[1]

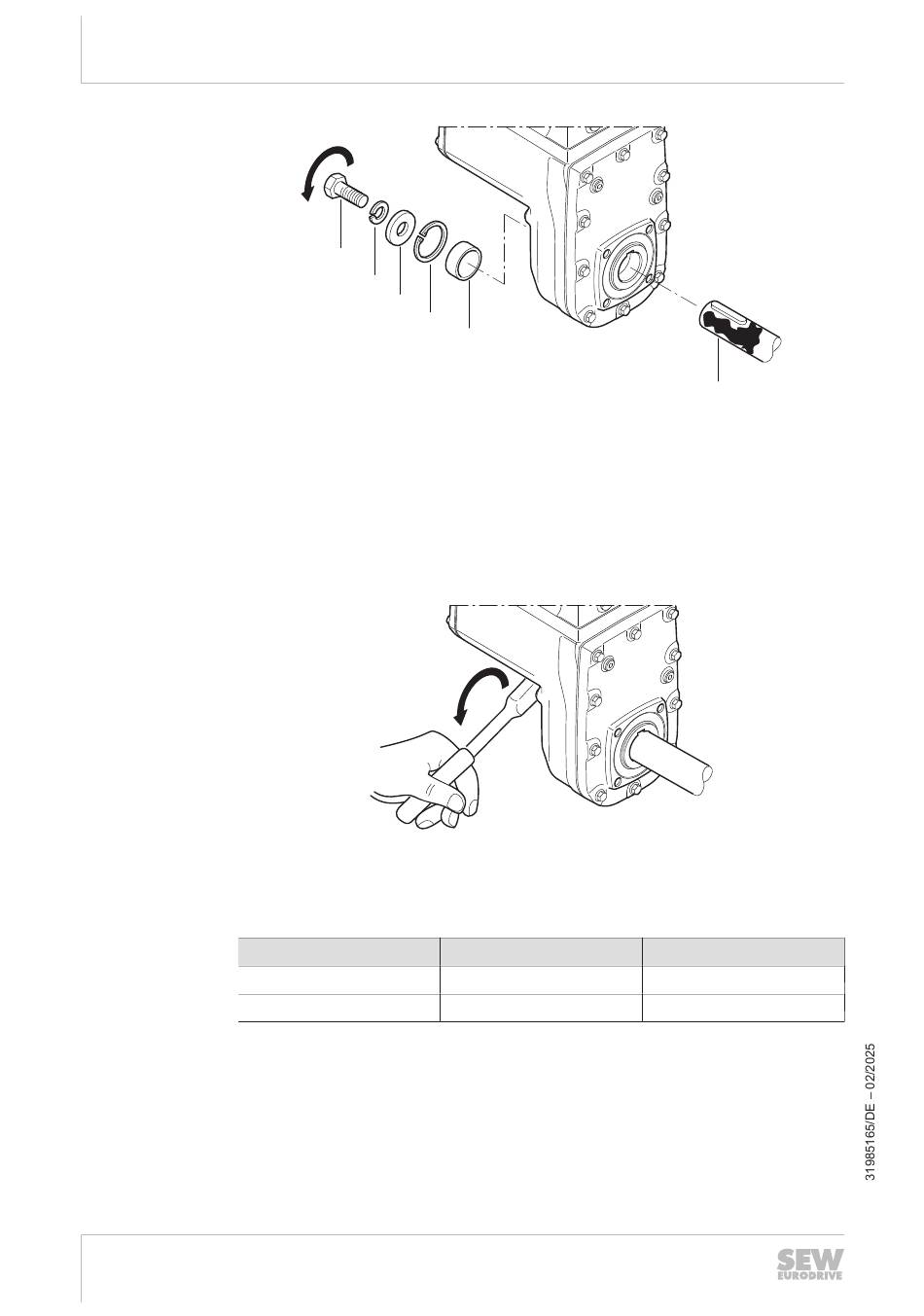

Befestigungsschraube
[2]
Federring
[3]
Unterlegscheibe
[4]
Sicherungsring
[5]
Distanzrohr
[6]
Kundenwelle ohne Anlageschulter
6. Ziehen Sie die Befestigungsschraube mit entsprechendem Drehmoment fest (sie-
he folgendes Kapitel "Anziehdrehmomente Befestigungsschraube").
Ziehen Sie Befestigungsschrauben mit folgenden Anziehdrehmomenten fest:
Antrieb
MGFA.2-..-C
MGFA.4-..-C
®
performance DFC
[4]
[5]
Schraube
M10
M16
[6]
9007220768369931
9007220768463371
Anziehdrehmoment
20 Nm
40 Nm
