Aufbau und Wirkungsweise
3 Aufbau und Wirkungsweise
Die SAMSON-Antriebe Typ 3271 und Typ 3277 mit
Antriebsflächen von 175v2 bis 750v2 cm² werden
insbesondere an Hubventile der SAMSON-Bauarten
240, 250, 280, 290 und SMS angebaut.
Die Antriebe bestehen im Wesentlichen aus den
beiden Deckeln, einer Rollmembran mit Membran-
teller und innenliegenden Federn. Die Federn kön-
nen mehrfach ineinander gesteckt eingebaut sein.
Der Stelldruck p
erzeugt an der Antriebsfläche A
st
die Kraft F = p
 · A, die von den Federn ausgewo-
st
gen wird. Die Anzahl der Antriebsfedern sowie de-
ren Vorspannung bestimmt unter Berücksichtigung
des Nennhubs den Nennsignalbereich. Der Hub H
ist proportional zum Stelldruck p
der Antriebsstange hängt von der Einbaulage der
Federn und vom Stelldruckanschluss ab.
Der Antrieb Typ v1 ist mit einer geklemmten Mem-
bran ausgeführt.
Die Kupplungsschellen verbinden die Antriebsstan-
ge des Antriebs mit der Kegelstange eines Ventils.
Bei Ausführung mit einstellbarer Hubbegrenzung
kann der Hub in beiden Wirkrichtungen (Antriebs-
stange einfahrend oder ausfahrend) um bis zu 50 %
verringert und fest eingestellt werden.
Beim Typ 3277 ist die Antriebsausführung im Ver-
gleich zum Typ 3271 mit einem zusätzlichen Joch
am unteren Deckel ausgestattet. Das Joch dient
dem Direktanbau eines Stellungsreglers und/oder
Grenzsignalgebers. Der Vorteil ist der von äuße-
ren Einflüssen geschützte Hubabgriff innerhalb des
Jochs. Details zum Anbau und zu den Zubehörteilen
sind in den Einbau- und Bedienungsanleitungen der
anzuschließenden Anbaugeräte enthalten.
10

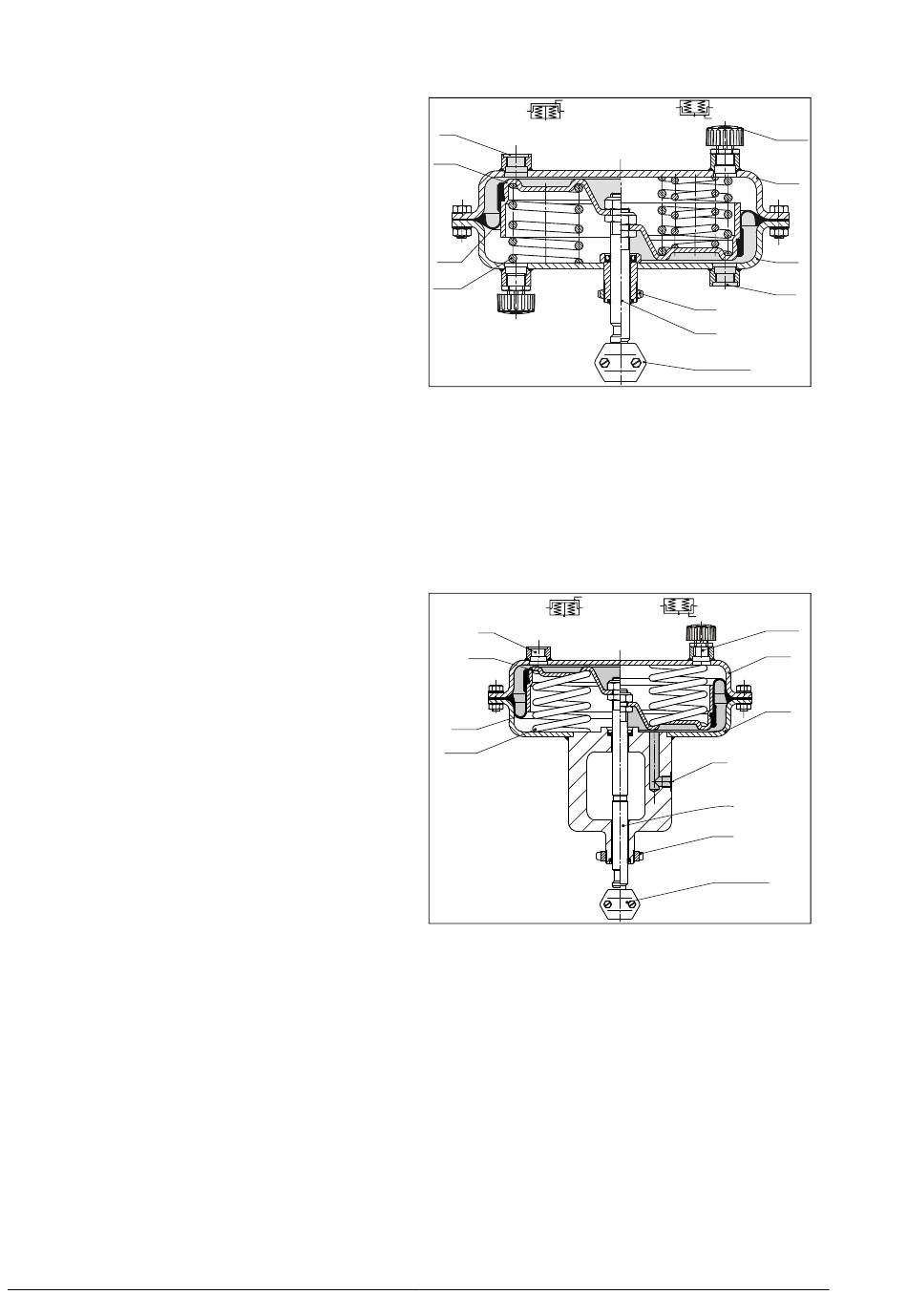

Bild 2: Antrieb Typ 3271, Beispieldarstellung mit 350 cm²
. Die Wirkrichtung
Antriebsfläche
st
A1
A2
A4
A5
A7
Bild 3: Antrieb Typ 3277, Beispieldarstellung mit 350 cm²
Antriebsfläche
A1
A2
A4
A5
A7
3.1 Wirkrichtung und Stelldruckfüh-
Wirkrichtung
Die Wirkrichtung wird von der Anordnung der Fe-
dern und des Membrantellers bestimmt.
S
A5
A4
A10
oberer Deckel
unterer Deckel
Membran
Membranteller
Antriebsstange
S
A5
A4
A10
oberer Deckel
unterer Deckel
Membran
Membranteller
Antriebsstange
rung
A16
A1
A2
S
A8
A7
A26/27
A8
Ringmutter
A10 Feder
A16 Entlüftung
A26/
Kupplungsschelle
27
S
Stelldruckanschluss
A16
A1
A2
S
A7
A8
A26/27
A8
Ringmutter
A10 Feder
A16 Entlüftung
A26/
Kupplungsschelle
27
S
Stelldruckanschluss
EB 8310-6
