Betrieb

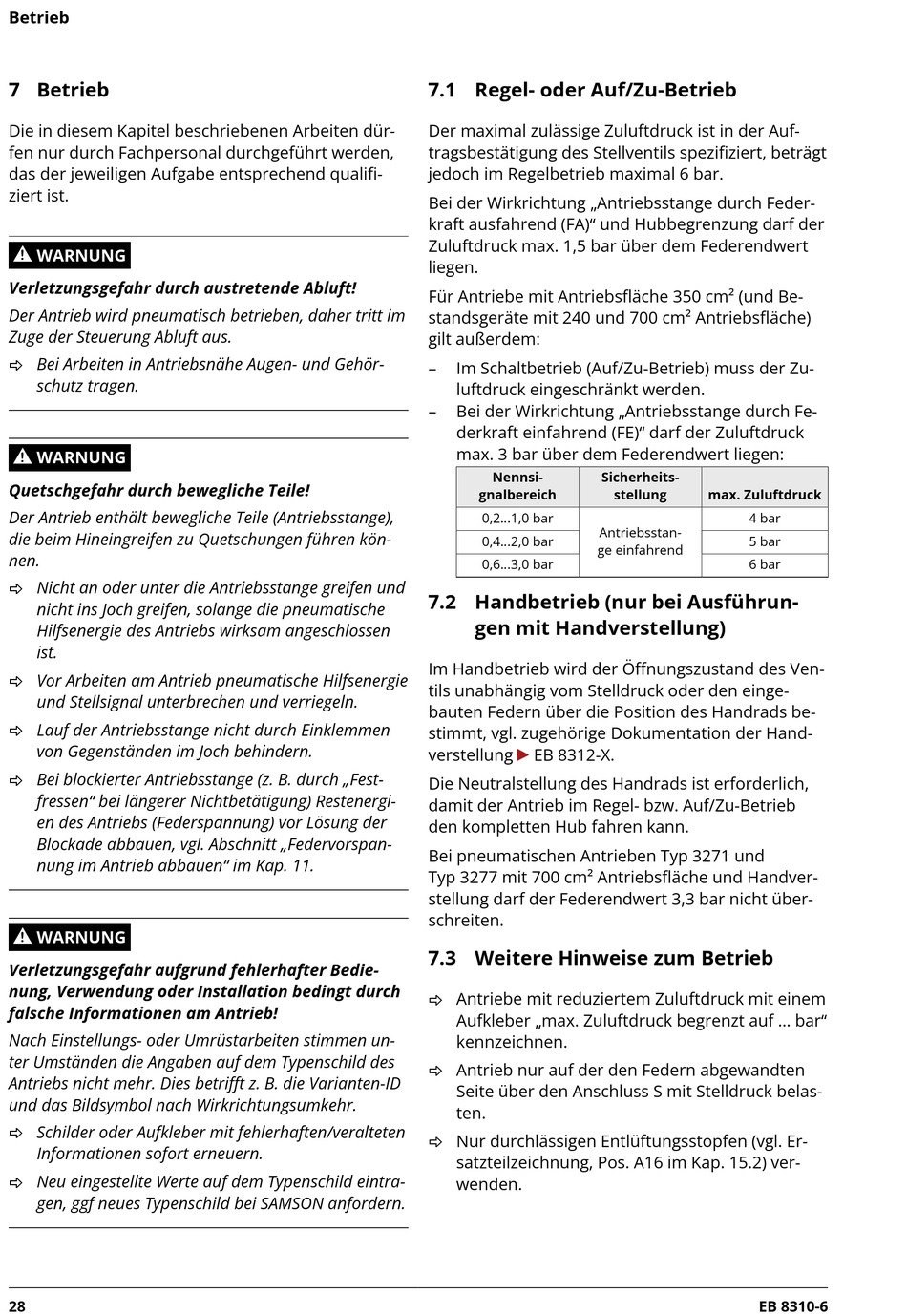

7 Betrieb
Die in diesem Kapitel beschriebenen Arbeiten dür-
fen nur durch Fachpersonal durchgeführt werden,
das der jeweiligen Aufgabe entsprechend qualifi-
ziert ist.
WARNUNG
!
Verletzungsgefahr durch austretende Abluft!
Der Antrieb wird pneumatisch betrieben, daher tritt im
Zuge der Steuerung Abluft aus.
_ Bei Arbeiten in Antriebsnähe Augen- und Gehör-
schutz tragen.
WARNUNG
!
Quetschgefahr durch bewegliche Teile!
Der Antrieb enthält bewegliche Teile (Antriebsstange),
die beim Hineingreifen zu Quetschungen führen kön-
nen.
_ Nicht an oder unter die Antriebsstange greifen und
nicht ins Joch greifen, solange die pneumatische
Hilfsenergie des Antriebs wirksam angeschlossen
ist.
_ Vor Arbeiten am Antrieb pneumatische Hilfsenergie
und Stellsignal unterbrechen und verriegeln.
_ Lauf der Antriebsstange nicht durch Einklemmen
von Gegenständen im Joch behindern.
_ Bei blockierter Antriebsstange (z. B. durch „Fest-
fressen" bei längerer Nichtbetätigung) Restenergi-
en des Antriebs (Federspannung) vor Lösung der
Blockade abbauen, vgl. Abschnitt „Federvorspan-
nung im Antrieb abbauen" im Kap. 11.
WARNUNG
!
Verletzungsgefahr aufgrund fehlerhafter Bedie-
nung, Verwendung oder Installation bedingt durch
falsche Informationen am Antrieb!
Nach Einstellungs- oder Umrüstarbeiten stimmen un-
ter Umständen die Angaben auf dem Typenschild des
Antriebs nicht mehr. Dies betrifft z. B. die Varianten-ID
und das Bildsymbol nach Wirkrichtungsumkehr.
_ Schilder oder Aufkleber mit fehlerhaften/veralteten
Informationen sofort erneuern.
_ Neu eingestellte Werte auf dem Typenschild eintra-
gen, ggf neues Typenschild bei SAMSON anfordern.
28

7.1 Regel- oder Auf/Zu-Betrieb

Der maximal zulässige Zuluftdruck ist in der Auf-
tragsbestätigung des Stellventils spezifiziert, beträgt
jedoch im Regelbetrieb maximal 6 bar.
Bei der Wirkrichtung „Antriebsstange durch Feder-
kraft ausfahrend (FA)" und Hubbegrenzung darf der
Zuluftdruck max. 1,5 bar über dem Federendwert
liegen.
Für Antriebe mit Antriebsfläche 350 cm² (und Be-
standsgeräte mit 240 und 700 cm² Antriebsfläche)
gilt außerdem:
– Im Schaltbetrieb (Auf/Zu-Betrieb) muss der Zu-
luftdruck eingeschränkt werden.
– Bei der Wirkrichtung „Antriebsstange durch Fe-
derkraft einfahrend (FE)" darf der Zuluftdruck
max. 3 bar über dem Federendwert liegen:
Nennsi-
gnalbereich
0,2...1,0 bar
0,4...2,0 bar
ge einfahrend
0,6...3,0 bar
7.2 Handbetrieb (nur bei Ausführun-
gen mit Handverstellung)
Im Handbetrieb wird der Öffnungszustand des Ven-
tils unabhängig vom Stelldruck oder den einge-
bauten Federn über die Position des Handrads be-
stimmt, vgl. zugehörige Dokumentation der Hand-
verstellung EB 8312-X.
Die Neutralstellung des Handrads ist erforderlich,
damit der Antrieb im Regel- bzw. Auf/Zu-Betrieb
den kompletten Hub fahren kann.
Bei pneumatischen Antrieben Typ 3271 und
Typ 3277 mit 700 cm² Antriebsfläche und Handver-
stellung darf der Federendwert 3,3 bar nicht über-
schreiten.

7.3 Weitere Hinweise zum Betrieb

_ Antriebe mit reduziertem Zuluftdruck mit einem
Aufkleber „max. Zuluftdruck begrenzt auf ... bar"
kennzeichnen.
_ Antrieb nur auf der den Federn abgewandten
Seite über den Anschluss S mit Stelldruck belas-
ten.
_ Nur durchlässigen Entlüftungsstopfen (vgl. Er-
satzteilzeichnung, Pos. A16 im Kap. 15.2) ver-
wenden.
Sicherheits-
stellung max. Zuluftdruck
4 bar
Antriebsstan-
5 bar
6 bar
EB 8310-6
