1
2
3

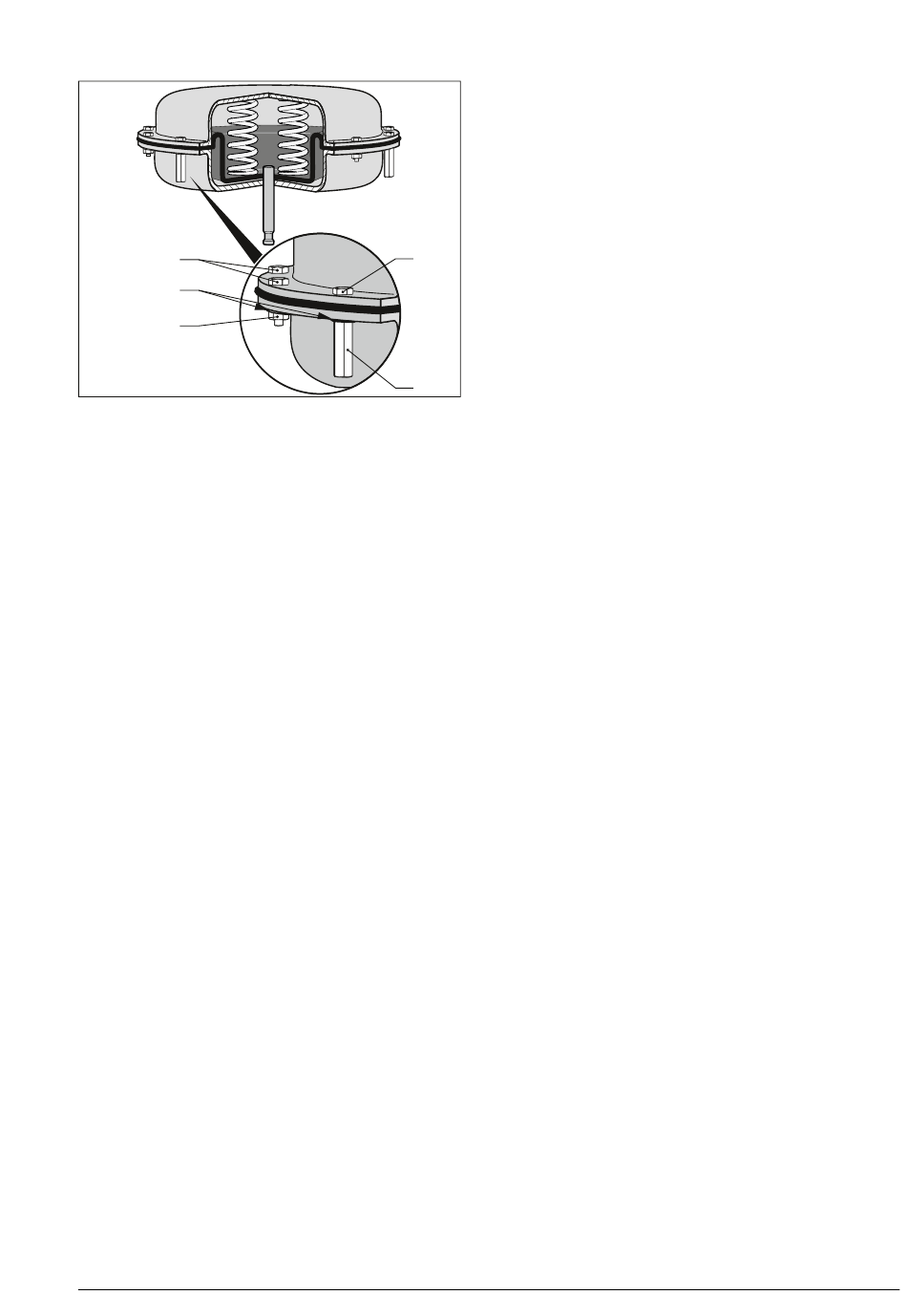

Bild 31: Vorgespannte Federn (Prinzipdarstellung)
1 kurze Schraube
2 Scheibe
3 kurze Mutter
Zum Abbau der Federvorspannung im Antrieb wie
folgt vorgehen:
1. Die kurzen Schrauben und Muttern an den De-
ckeln abschrauben und inklusive der Scheiben
entfernen.
2. Die langen Spannschrauben und Spannmuttern
an den Deckeln abwechselnd und Schritt für
Schritt lösen, um die Federvorspannung gleich-
mäßig abzubauen. Dabei am Schraubenkopf mit
einem geeigneten Werkzeug gegenhalten und
das Drehmoment an der Mutter aufbringen.
EB 8310-6
4
5
4 Spannschraube
5 Spannmutter
Demontage
