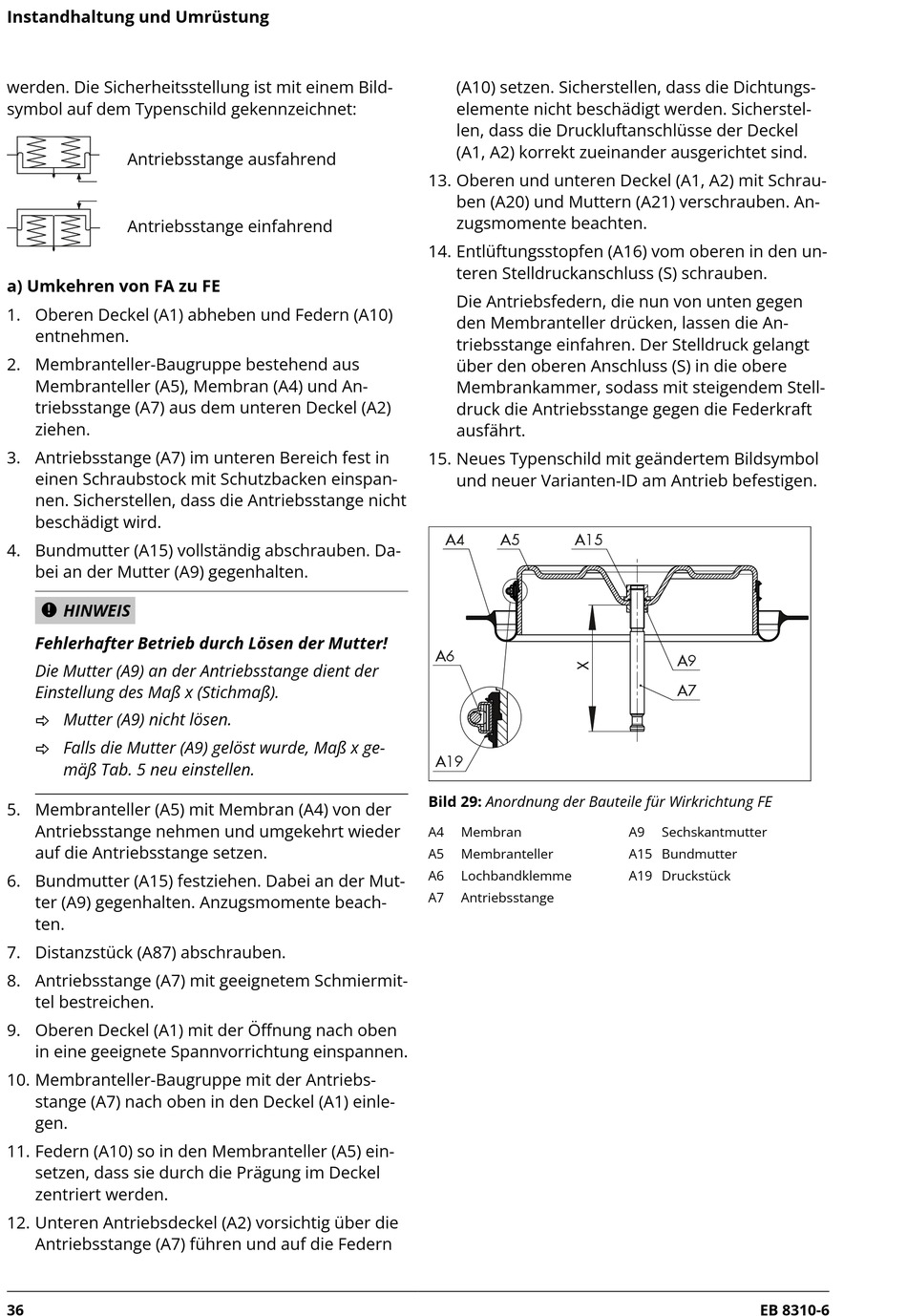

Instandhaltung und Umrüstung
werden. Die Sicherheitsstellung ist mit einem Bild-
symbol auf dem Typenschild gekennzeichnet:
Antriebsstange ausfahrend
Antriebsstange einfahrend
a) Umkehren von FA zu FE
1. Oberen Deckel (A1) abheben und Federn (A10)
entnehmen.
2. Membranteller-Baugruppe bestehend aus
Membranteller (A5), Membran (A4) und An-
triebsstange (A7) aus dem unteren Deckel (A2)
ziehen.
3. Antriebsstange (A7) im unteren Bereich fest in
einen Schraubstock mit Schutzbacken einspan-
nen. Sicherstellen, dass die Antriebsstange nicht
beschädigt wird.
4. Bundmutter (A15) vollständig abschrauben. Da-
bei an der Mutter (A9) gegenhalten.
HINWEIS
!
Fehlerhafter Betrieb durch Lösen der Mutter!
Die Mutter (A9) an der Antriebsstange dient der
Einstellung des Maß x (Stichmaß).
_ Mutter (A9) nicht lösen.
_ Falls die Mutter (A9) gelöst wurde, Maß x ge-
mäß Tab. 5 neu einstellen.
5. Membranteller (A5) mit Membran (A4) von der
Antriebsstange nehmen und umgekehrt wieder
auf die Antriebsstange setzen.
6. Bundmutter (A15) festziehen. Dabei an der Mut-
ter (A9) gegenhalten. Anzugsmomente beach-
ten.
7. Distanzstück (A87) abschrauben.
8. Antriebsstange (A7) mit geeignetem Schmiermit-
tel bestreichen.
9. Oberen Deckel (A1) mit der Öffnung nach oben
in eine geeignete Spannvorrichtung einspannen.
10. Membranteller-Baugruppe mit der Antriebs-
stange (A7) nach oben in den Deckel (A1) einle-
gen.
11. Federn (A10) so in den Membranteller (A5) ein-
setzen, dass sie durch die Prägung im Deckel
zentriert werden.
12. Unteren Antriebsdeckel (A2) vorsichtig über die
Antriebsstange (A7) führen und auf die Federn
36
(A10) setzen. Sicherstellen, dass die Dichtungs-
elemente nicht beschädigt werden. Sicherstel-
len, dass die Druckluftanschlüsse der Deckel
(A1, A2) korrekt zueinander ausgerichtet sind.
13. Oberen und unteren Deckel (A1, A2) mit Schrau-
ben (A20) und Muttern (A21) verschrauben. An-
zugsmomente beachten.
14. Entlüftungsstopfen (A16) vom oberen in den un-
teren Stelldruckanschluss (S) schrauben.
Die Antriebsfedern, die nun von unten gegen
den Membranteller drücken, lassen die An-
triebsstange einfahren. Der Stelldruck gelangt
über den oberen Anschluss (S) in die obere
Membrankammer, sodass mit steigendem Stell-
druck die Antriebsstange gegen die Federkraft
ausfährt.
15. Neues Typenschild mit geändertem Bildsymbol
und neuer Varianten-ID am Antrieb befestigen.
A4 A5 A15
A6
A19
Bild 29: Anordnung der Bauteile für Wirkrichtung FE
A4 Membran
A5 Membranteller
A6 Lochbandklemme
A7 Antriebsstange
A9
A7
A9 Sechskantmutter
A15 Bundmutter
A19 Druckstück
