Samson 3277 Einbau- Und Bedienungsanleitung

Pneumatische antriebe, antriebsflächen: 175v2, 350v2 und 750v2 cm2
Vorschau ausblenden Andere Handbücher für 3277:
Inhaltsverzeichnis

Werbung

Quicklinks

Pneumatische Antriebe
Typ 3271 und Typ 3277
Antriebsflächen: 175v2, 350v2 und 750v2 cm²

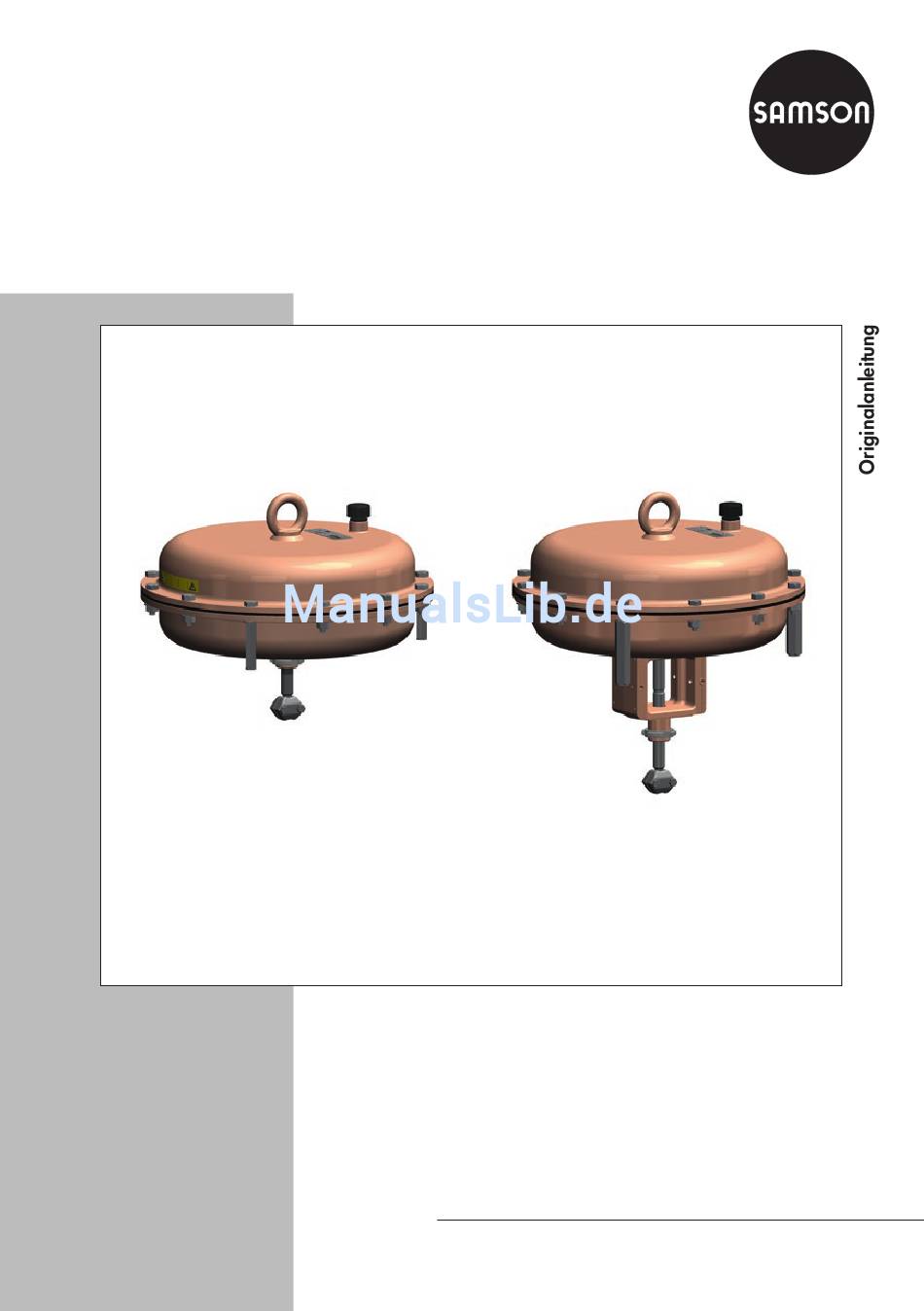

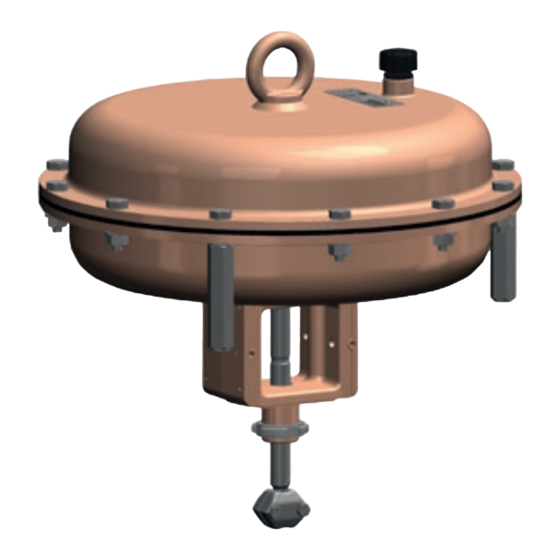

Pneumatische Antriebe Typ 3271 (links) und Typ 3277 (rechts)
Einbau- und
Bedienungsanleitung
EB 8310-5
Ausgabe Juni 2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samson 3277

Inhaltszusammenfassung für Samson 3277

  • Seite 1 Pneumatische Antriebe Typ 3271 und Typ 3277 Antriebsflächen: 175v2, 350v2 und 750v2 cm² Pneumatische Antriebe Typ 3271 (links) und Typ 3277 (rechts) Einbau- und Bedienungsanleitung EB 8310-5 Ausgabe Juni 2017...
  • Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samson.de). Die gerätebezogenen Einbau- und Bedienungsanleitungen liegen den Geräten bei.

  • Seite 3: Inhaltsverzeichnis

    Hinweise zu möglichen schweren Personenschäden ..........7 Hinweise zu möglichen Personenschäden ............7 Hinweise zu möglichen Sachschäden ...............8 Kennzeichnungen am Gerät .................10 Typenschild des Antriebs................10 Aufbau und Wirkungsweise .................11 Typ 3271 ....................11 Typ 3277 ....................12 Wirkrichtung ....................12 Stelldruckführung ..................12 3.4.1 Typ 3271 ....................12 3.4.2 Typ 3277 ....................12 Sicherheitsstellung ..................14...
  • Seite 4 Inhalt Betrieb ......................26 Regelbetrieb ....................26 Auf/Zu-Betrieb ....................26 Handbetrieb ....................26 Weitere Hinweise zum Betrieb ...............27 Wirkrichtungsumkehr ...................27 6.5.1 Umkehren von FA zu FE ................27 6.5.2 Umkehren von FE zu FA ................29 Ausführung mit Handverstellung ..............31 6.6.1 Antriebsstange von Hand ausfahren ..............32 6.6.2 Antriebsstange von Hand einfahren ...............32 Hubbegrenzung ...................32...

  • Seite 5: Sicherheitshinweise Und Schutzmaßnahmen

    1 Sicherheitshinweise und Schutzmaßnahmen Bestimmungsgemäße Verwendung Die SAMSON-Antriebe vom Typ 3271 und Typ 3277 sind für die Betätigung eines angebau‑ ten Hubventils bestimmt. Zusammen mit dem Ventil dienen die Antriebe dem Absperren von flüssigen, gasförmigen oder dampfförmigen Medien in Rohrleitungen. Die Antriebe sind je nach Ausführung für den Regel- und Auf/Zu-Betrieb geeignet.
  • Seite 6 Sicherheitshinweise und Schutzmaßnahmen Persönliche Schutzausrüstung SAMSON empfiehlt für den Umgang mit den pneumatischen Antrieben Typ 3271 und Typ 3277 folgende Schutzausrüstung: − Schutzhandschuhe während Montage und Demontage des Antriebs Î Weitere Schutzausrüstung beim Anlagenbetreiber erfragen. Änderungen und sonstige Modifikationen Änderungen, Umbauten und sonstige Modifikationen des Produkts sind durch SAMSON nicht autorisiert.

  • Seite 7: Hinweise Zu Möglichen Schweren Personenschäden

    Sicherheitshinweise und Schutzmaßnahmen Mitgeltende Normen und Richtlinien Die nichtelektrischen Antriebe haben nach der Zündgefahrenbewertung, entsprechend der EN 13463‑1:2009 Absatz 5.2, auch bei selten auftretenden Betriebsstörungen keine eigene potentielle Zündquelle und fallen somit nicht unter die Richtlinie 2014/34/EU. Î Für den Anschluss an den Potentialausgleich Absatz 6.4 der EN 60079‑14, VDE 0165-1 beachten.

  • Seite 8: Hinweise Zu Möglichen Sachschäden

    Î Vor Arbeiten am Antrieb Kraft der Federvorspannung abbauen, vgl. Kap 9.3. Schädigung der Gesundheit im Zusammenhang mit der REACH-Verordnung! Falls ein SAMSON-Gerät einen Stoff enthält, der auf der Kandidatenliste besonders be‑ sorgniserregender Stoffe der REACH-Verordnung steht, kennzeichnet SAMSON diesen Sachverhalt im Lieferschein.
  • Seite 9 HINWEIS Beschädigung des Antriebs durch ungeeignete Werkzeuge! Für Arbeiten am Antrieb werden bestimmte Werkzeuge benötigt. Î Nur von SAMSON zugelassene Werkzeuge verwenden, vgl. u AB 0100. Beschädigung des Antriebs durch ungeeignete Schmiermittel! Der Werkstoff des Antriebs erfordert bestimmte Schmiermittel. Ungeeignete Schmiermit‑ tel können die Oberfläche angreifen und beschädigen.

  • Seite 10: Kennzeichnungen Am Gerät

    10 Zulässiger Zuluftdruck p in bar 11 Zulässiger Zuluftdruck p in psi 12 Symbol für Sicherheitsstellung Antriebsstange ausfahrend FA Antriebsstange einfahrend FE Handbetätigung 14 Anschlussgewinde 15 Membranwerkstoff 16 Fertigungsdatum Made in Germany SAMSON 3271 Var-ID Serial no. Bild 1: Typenschild Antrieb Typ 3271 EB 8310-5...

  • Seite 11: Aufbau Und Wirkungsweise

    Federn und deren Vorspannung bestim‑ men unter Berücksichtigung des Nennhubs Die SAMSON-Antriebe Typ 3271 und den Nennsignalbereich. Der Antriebshub ist Typ 3277 mit 175v2, 350v2 und 750v2 cm² proportional dem Stelldruck p . Die Wirk‑ Antriebsfläche werden an Hubventile der richtung der Antriebsstange (A7) hängt von Bauarten 240, 250, 280 und 290 angebaut.

  • Seite 12: Typ 3277

    3.2 Typ 3277 3.4 Stelldruckführung Die Wirkungsweise entspricht der des 3.4.1 Typ 3271 Typs 3271. Beim Typ 3277 ist die Antriebs‑ ausführung mit einem zusätzlichen Rahmen In der Ausführung „Antriebsstange durch Fe‑ am unteren Deckel (A2) ausgestattet, vgl. derkraft ausfahrend FA” wird der Stelldruck Bild 3.
  • Seite 13 Aufbau und Wirkungsweise A26/27 Deckel (oben) Ringmutter Deckel (unten) Feder Membran Entlüftung Membranteller A26/27 Kupplungsschelle Antriebsstange Stelldruckanschluss Bild 3: Wirkungsweise Antrieb Typ 3277, 750v2 cm², Wirkrichtung FE EB 8310-5...

  • Seite 14: Sicherheitsstellung

    3.5 Sicherheitsstellung 3.6 Varianten Bei Verringerung des Stelldrucks oder bei Pneumatischer Antrieb Typ 3271 und Ausfall der Hilfsenergie bestimmen die in der Typ 3277 mit 175v2, 350v2 und 750v2 cm² oberen oder unteren Membrankammer ein‑ Antriebsfläche: gebauten Federn die Wirkrichtung und da‑ − Normalausführung mit die Sicherheitsstellung des Stellventils.

  • Seite 15: Technische Daten

    Zubehör bestellt werden. Konformität Sachnummer Antriebs- Die pneumatischen Antrieb Typ 3271 und Ringschraube fläche Anschlagwirbel Typ 3277 sind EAC-konform. (DIN 580) 750v2 cm² 8325-0131 8442-1017 Für die Antriebsflächen 175v2 und Temperaturbereich 350v2 cm² ist aufgrund des geringen Eigen‑ Der zulässige Temperaturbereich ist abhän‑...
  • Seite 16 Aufbau und Wirkungsweise Tabelle 1: Maße in mm und Gewichte in kg Antrieb 3271 3277 Antriebsfläche cm² 175v2 350v2 750v2 175v2 350v2 750v2 Nenn Höhe – – – – – – –  1)  1) Hubbegrenzung ØD Durchmesser ØD1 ØD2 Ød (Gewinde) M30 x 1,5...
  • Seite 17 Aufbau und Wirkungsweise Maßbilder ØD ØD1 ØD2 Ød Typ 3277 mit Antriebsfläche 750v2 cm² ØD2 Ød ØD Typ 3271 mit Hubbegrenzung Typ 3277 mit Antriebsfläche 750v2 cm² und mit Handverstellung EB 8310-5...

  • Seite 18: Vorbereitende Maßnahmen

    Ware mit Lieferschein abgleichen. Beschädigung des Antriebs durch unsachge- 2. Lieferung auf Schäden durch Transport mäße Befestigung der Anschlagmittel! prüfen. Transportschäden an SAMSON − Bei 750v2 cm²: Die Hebeöse am oberen und Transportunternehmen (vgl. Liefer‑ Deckel dient der Montage und Demontage schein) melden.

  • Seite 19: Heben

    über längeren Zeitraum am Hebezeug in der Luft schweben lassen. Tipp − Sicherstellen, dass bei Stellventilen SAMSON empfiehlt, als Tragmittel einen Ha- >DN 150 mit bereits angebautem An‑ ken mit Sicherheitsverschluss zu verwenden trieb das zusätzliche Anschlagmittel zwi‑ (vgl. Bild 4). Der Sicherheitsverschluss ver- schen Hebeöse und Tragmittel keine Last...

  • Seite 20: Lagern

    Stellventils. − Lagerbedingungen einhalten. Î Hinweise zum Heben eines Stellventils − Längere Lagerung vermeiden. vgl. zugehörige Ventildokumentation. − Bei abweichenden Lagerbedingungen und längerer Lagerung Rücksprache mit SAMSON halten. Bild 4: Hebepunkt am Antrieb Bild 5: Hebepunkte am Stellventil (Beispiel) EB 8310-5...

  • Seite 21: Montage Vorbereiten

    Vorbereitende Maßnahmen − SAMSON empfiehlt für Elastomere eine Info Lagertemperatur von 15 °C. SAMSON empfiehlt, bei längerer Lagerung − Elastomere getrennt von Schmiermitteln, Antrieb und Lagerbedingungen regelmäßig Chemikalien, Lösungen und Brennstoffen zu prüfen. lagern. Lagerbedingungen Tipp − Bei bereits montiertem Ventil und An‑...

  • Seite 22: Montage Und Inbetriebnahme

    Typenschild des Antriebs, vgl. Beschädigung des Antriebs durch ungeeig- Kap. 2.1. nete Werkzeuge! Nur von SAMSON zugelassene Werkzeuge 1. Am Ventil Kontermutter (10) und Kupp‑ verwenden, vgl. u AB 0100. lungsmutter (9) lösen. 2. Kegel mit Kegelstange fest in den Sitz‑...
  • Seite 23 Montage und Inbetriebnahme A26/27 Ventiloberteil Antriebsstange Sechskantschraube (Vorspannung) Gewindebuchse Ringmutter A26/27 Kupplungsschellen Kupplungsmutter Sechskantschraube Maß x 95 mm Kontermutter Sechskantmutter Hubschild Sechskantschraube (Vorspannung) Bild 6: Pneumatischer Antrieb Typ 3271 mit 175v2 cm² Antriebsfläche an Hubventil angebaut 6. Antrieb auf Ventiloberteil (2) setzen und Das Signalbereichsende entspricht dem mit Ringmutter fest verschrauben.

  • Seite 24: Federn Vorspannen

    Info 4. Die kurzen Schrauben (A20) durch die Antriebe, die ohne Ventil bereits von vorgesehenen Löcher der Deckel (A1, SAMSON vorgespannt sind, sind durch ei- A2) stecken. nen Aufkleber entsprechend gekennzeichnet. 5. Die kurzen Muttern (A21) zusammen mit Zudem sind am unteren Deckel verlängerte je einer Unterlegscheibe (A25) auf die Schrauben mit Muttern erkennbar.

  • Seite 25: Stellkraft Erhöhen

    Ein Vorspannen der Antriebsfedern ist bei wünscht. 25 % dieser Spanne sind 0,2 bar. „Antriebsstange einfahrend” nicht möglich. Wenn ein SAMSON-Ventil mit einem über‑ Daher verschiebt sich der Signalbereich um 0,2 bar auf 0,4 bis 1,2 bar. Der neue Sig‑ großen Antrieb kombiniert wird (d. h. Nenn‑...

  • Seite 26: Betrieb

    6.1 Regelbetrieb über dem Federendwert liegen. Die pneumatischen Antriebe Typ 3271 und 6.3 Handbetrieb Typ 3277 mit 175v2, 350v2 und 750v2 cm² Antriebsfläche sind im Regelbetrieb für einen Bei pneumatischen Antrieben Typ 3271 und maximalen Zuluftdruck von 6 bar ausgelegt. Typ 3277 mit 750v2 cm² Antriebsfläche und Handverstellung darf der Federendwert 3,1 bar nicht überschreiten.

  • Seite 27: Weitere Hinweise Zum Betrieb

    Varianten‑ID und Bildsymbol auf dem Typen- Wirkrichtung und damit die Sicherheitsstel‑ schild nicht mehr. Neues Typenschild bei lung geändert werden. Die Sicherheitsstel‑ SAMSON anfordern. lung ist mit einem Bildsymbol auf dem Ty‑ penschild gekennzeichnet: 6.5.1 Umkehren von FA zu FE Antriebsstange ausfahrend 1.
  • Seite 28 Betrieb cken einspannen. Sicherstellen, dass die Druckstück (A35) und Membranteller Antriebsstange nicht beschädigt wird. (A5) eingelegt ist. 7. Mutter (A33) vollständig abschrauben. Um den O-Ring nicht zu beschädigen, O-Ring mit einem geeigneten Werkzeug 8. Bauteile in der folgenden Reihenfolge auf die Antriebsstange schieben und kor‑ von der Antriebsstange (A7) nehmen: rekt positionieren.

  • Seite 29: Umkehren Von Fe Zu Fa

    Stelldruckan‑ und Membran (A4) mit der Antriebsstan‑ schluss (S) schrauben. ge nach oben in den Deckel (A1) einle‑ Typ 3277: Entlüftungsstopfen (A16) ent‑ gen. fernen. 14. Federn (A10) so in den Membranteller Die Antriebsfedern, die nun von unten (A5) einsetzen, dass sie durch die Prä‑...
  • Seite 30 − O-Ring (A17) 18. Typ 3271: Entlüftungsstopfen (A16) vom − Distanzstück (A36) unteren in den oberen Stelldruckan‑ Sicherstellen, dass die Dichtlippe der schluss (S) schrauben. Membran (A4) vollständig zwischen Typ 3277: Entlüftungsstopfen (A16) ent‑ Druckstück (A35) und Membranteller fernen. (A5) eingelegt ist. EB 8310-5...

  • Seite 31: Ausführung Mit Handverstellung

    Die Kupplung (51) verbindet die Antriebs‑ schluss (S) in die untere Membrankam‑ stange (A7) des Antriebs mit der Antriebs‑ mer (bei Typ 3277 über den Rahmen), stange (A50) der Handverstellung. Der Hub sodass mit steigendem Stelldruck die An‑ wird über das Handrad (A60) verstellt (vgl.

  • Seite 32: Antriebsstange Von Hand Ausfahren

    Betrieb 6.7 Hubbegrenzung Info Falls ein Antrieb nachträglich mit einer In der Ausführung mit Hubbegrenzung ist Handverstellung ausgestattet werden soll, Af- der maximale und minimale Antriebshub fol‑ ter Sales Service von SAMSON kontaktieren. gendermaßen begrenzbar: Antriebs- Wirk- Anschlag, Anschlag, fläche richtung min.

  • Seite 33: Begrenzung Nach Oben (Maximalhub)

    Betrieb Antriebsstange A72 Kontermutter A78 Kontermutter A50 Antriebsstange A73 Haube A70 Kontermutter A75 Deckel, oben Bild 10: Antrieb Typ 3271 mit Hubbegrenzung (links: 175v2 und 350v2 cm² FA, rechts: 750v2 cm² FE) 6.7.2 Begrenzung nach oben (Maximalhub) 1. Kontermutter (A78) lösen und Haube (A73) abschrauben. 2.

  • Seite 34: Instandhaltung

    Beschädigung des Antriebs durch ungeeig- Antriebe mit vorgespannten Antriebsfedern nete Werkzeuge! stehen unter Druck. Diese Antriebe sind er- Nur von SAMSON zugelassene Werkzeuge kennbar an verlängerten Schrauben an der verwenden, vgl. u AB 0100. Unterseite des Antriebs. Vor Arbeiten am Antrieb Kraft der Federvor- HINWEIS spannung abbauen, vgl.

  • Seite 35: Membran Austauschen

    Instandhaltung 7.1 Membran austauschen 8. Bauteile in der folgenden Reihenfolge von der Antriebsstange (A7) nehmen: Wirkrichtung FA − Distanzstück (A36) 1. Antrieb vom Ventil nehmen, vgl. − O-Ring (A17) Kap. 9.2. − Membranteller (A5) − Membran (A4) 2. Schrauben (A20) und Muttern (A21) an den Deckeln abschrauben.
  • Seite 36 Instandhaltung 10. Mutter (A33) gegen das Druckstück 15. Ggf. Federn vorspannen, vgl. Kap. 5.2. (A35) schrauben. Beim Festziehen an der 16. Oberen und unteren Deckel (A1, A2) mit geklebten Sechskantmutter (bei 175v2 Schrauben (A20) und Muttern (A21) ver‑ und 350v2 cm²) bzw. an der Schlitzmut‑ schrauben.

  • Seite 37: Antriebsstangendichtung Austauschen

    Instandhaltung 6. Antriebsstange (A7) im unteren Bereich 16. Ggf. Federn vorspannen, vgl. Kap. 5.2. fest in einen Schraubstock mit Schutzba‑ 17. Oberen und unteren Deckel (A1, A2) mit cken einspannen. Sicherstellen, dass die Schrauben (A20) und Muttern (A21) ver‑ Antriebsstange nicht beschädigt wird. schrauben.
  • Seite 38 Instandhaltung 10. Antriebsstange (A7) mit geeignetem 16. Antrieb auf Ventil montieren, vgl. Schmiermittel bestreichen. Kap. 5.1. 11. Membranteller-Baugruppe bestehend aus Wirkrichtung FE Antriebsstange (A7), Membranteller (A5) 1. Antrieb vom Ventil nehmen, vgl. und Membran (A4) in den unteren De‑ Kap. 9.2. ckel (A2) einsetzen. 2.

  • Seite 39: Für Den Rückversand Vorbereiten

    Druckschrift u AB 0100 zur 7.3 Für den Rückversand Verfügung. vorbereiten Defekte Antriebe können zur Reparatur an SAMSON gesendet werden. Beim Rückversand an SAMSON wie folgt vorgehen: 1. Stellventil außer Betrieb nehmen, vgl. zu‑ gehörige Ventildokumentation. 2. Antrieb demontieren, vgl. Kap. 9.2. EB 8310-5...

  • Seite 40: Störungen

    Störungen 8 Störungen Abhängig von den Einsatzbedingungen muss der Antrieb in bestimmten Intervallen geprüft werden, um bereits vor möglichen Störungen Abhilfe schaffen zu können. Die Erstellung ei‑ nes entsprechenden Prüfplans obliegt dem Anlagenbetreiber. Fehler erkennen und beheben Fehler Mögliche Ursache Abhilfe Antriebsstange bewegt sich trotz Antrieb ist mechanisch blockiert.

  • Seite 41: Außerbetriebnahme Und Demontage

    Außerbetriebnahme und Demontage 9 Außerbetriebnahme und 9.2 Antrieb demontieren Demontage 1. Ventil außer Betrieb nehmen, vgl. zuge‑ hörige Ventildokumentation. GEFAHR 2. Kupplungsschellen (A26/27) lösen. Berstgefahr des Antriebs! 3. Kupplungsmutter (9) und Kontermutter Antriebe stehen unter Druck. Jedes unsach- (10) des Ventils lösen. gemäße Öffnen kann zum Zerbersten der 4.

  • Seite 42: Entsorgen

    Außerbetriebnahme und Demontage Ventiloberteil Kupplungsmutter Kontermutter oberer Deckel unterer Deckel Ringmutter Sechskantschraube Sechskantmutter A26/27 Sechskantschraube (Vorspannung) Sechskantmutter (Vorspannung) A26/27 Kupplungsschellen Bild 14: Pneumatischer Antrieb Typ 3271 mit 175v2 cm² Antriebsfläche an Hubventil angebaut 9.4 Entsorgen Î Bei der Entsorgung lokale, nationale und internationale Vorschriften beachten. Î...

  • Seite 43: Anhang

    Der After Sales Service ist über die E-Mail-Adresse aftersalesservice@samson.de erreichbar. Adressen der SAMSON AG und deren Tochtergesellschaften Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen und Servicestellen stehen im Internet unter www.samson.de, in einem SAMSON-Pro‑ duktkatalog oder auf der Rückseite dieser Einbau- und Bedienungsanleitung zur Verfü‑...

  • Seite 44: Ersatzteile

    Anhang 10.2 Ersatzteile oberer Deckel Sechskantmutter (Kontermutter)  3) unterer Deckel Haube  3) Membran oberer Deckel  3) Membranteller Wellendichtring  3) Antriebsstange Trockengleitlager  3) Ringmutter Kontermutter  3) Sechskantmutter Typenschild  1) Feder (außen) Schild (Vorspannung) Feder (innen) Stopfen Feder (innen) nur bei Ausführung mit 175v2 und 350v2 cm² nur bei Ausführung mit 750v2 cm²...
  • Seite 45 EB 8310-5...
  • Seite 46 EB 8310-5...
  • Seite 47 EB 8310-5...
  • Seite 48 SAMSON AG · MESS- UND REGELTECHNIK Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: 069 4009-0 · Telefax: 069 4009-1507 EB 8310-5 samson@samson.de · www.samson.de...
