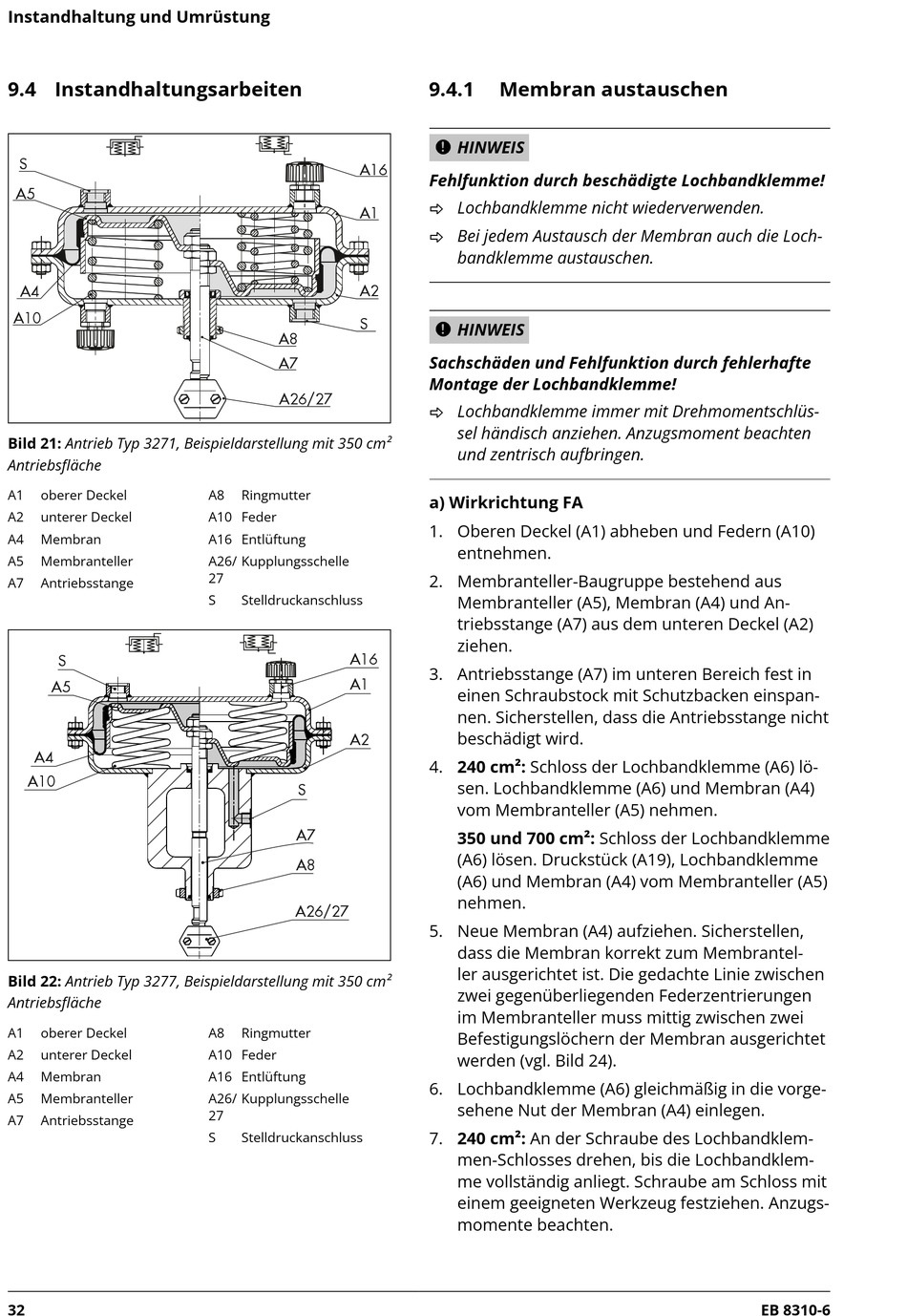

Instandhaltung und Umrüstung

9.4 Instandhaltungsarbeiten

S
A5
A4
A10
Bild 21: Antrieb Typ 3271, Beispieldarstellung mit 350 cm²
Antriebsfläche
A1
oberer Deckel
A2
unterer Deckel
A4
Membran
A5
Membranteller
A7
Antriebsstange
S
A5
A4
A10
Bild 22: Antrieb Typ 3277, Beispieldarstellung mit 350 cm²
Antriebsfläche
A1
oberer Deckel
A2
unterer Deckel
A4
Membran
A5
Membranteller
A7
Antriebsstange
32
A16
A1
A2
S
A8
A7
A26/27
A8
Ringmutter
A10 Feder
A16 Entlüftung
A26/
Kupplungsschelle
27
S
Stelldruckanschluss
A16
A1
A2
S
A7
A8
A26/27
A8
Ringmutter
A10 Feder
A16 Entlüftung
A26/
Kupplungsschelle
27
S
Stelldruckanschluss
9.4.1

Membran austauschen

HINWEIS
!
Fehlfunktion durch beschädigte Lochbandklemme!
_ Lochbandklemme nicht wiederverwenden.
_ Bei jedem Austausch der Membran auch die Loch-
bandklemme austauschen.
HINWEIS
!
Sachschäden und Fehlfunktion durch fehlerhafte
Montage der Lochbandklemme!
_ Lochbandklemme immer mit Drehmomentschlüs-
sel händisch anziehen. Anzugsmoment beachten
und zentrisch aufbringen.
a) Wirkrichtung FA
1. Oberen Deckel (A1) abheben und Federn (A10)
entnehmen.
2. Membranteller-Baugruppe bestehend aus
Membranteller (A5), Membran (A4) und An-
triebsstange (A7) aus dem unteren Deckel (A2)
ziehen.
3. Antriebsstange (A7) im unteren Bereich fest in
einen Schraubstock mit Schutzbacken einspan-
nen. Sicherstellen, dass die Antriebsstange nicht
beschädigt wird.
4. 240 cm²: Schloss der Lochbandklemme (A6) lö-
sen. Lochbandklemme (A6) und Membran (A4)
vom Membranteller (A5) nehmen.
350 und 700 cm²: Schloss der Lochbandklemme
(A6) lösen. Druckstück (A19), Lochbandklemme
(A6) und Membran (A4) vom Membranteller (A5)
nehmen.
5. Neue Membran (A4) aufziehen. Sicherstellen,
dass die Membran korrekt zum Membrantel-
ler ausgerichtet ist. Die gedachte Linie zwischen
zwei gegenüberliegenden Federzentrierungen
im Membranteller muss mittig zwischen zwei
Befestigungslöchern der Membran ausgerichtet
werden (vgl. Bild 24).
6. Lochbandklemme (A6) gleichmäßig in die vorge-
sehene Nut der Membran (A4) einlegen.
7. 240 cm²: An der Schraube des Lochbandklem-
men-Schlosses drehen, bis die Lochbandklem-
me vollständig anliegt. Schraube am Schloss mit
einem geeigneten Werkzeug festziehen. Anzugs-
momente beachten.
