350 und 700 cm²: An der Schraube des Loch-
bandklemmen-Schlosses drehen, bis nur noch
ein Spalt von wenigen Millimetern zwischen
Membran (A4) und Lochklemme (A6) bleibt.
Druckstück (A19) unter dem Lochbandklem-
men-Schloss platzieren und ausrichten, (vgl.
Bild 24). Schraube am Schloss mit einem geeig-
neten Werkzeug festziehen. Anzugsmomente
beachten.
8. Antriebsstange (A7) mit geeignetem Schmiermit-
tel bestreichen.
9. Membranteller-Baugruppe bestehend aus
Membranteller (A5), neuer Membran (A4) und
Antriebsstange (A7) in den unteren Deckel (A2)
einsetzen. Sicherstellen, dass die Dichtungsele-
mente nicht beschädigt werden.
10. Federn (A10) so in den unteren Deckel einset-
zen, dass sie durch die Prägung im Deckel zen-
triert werden.
11. Oberen Deckel (A1) aufsetzen.
12. Ggf. Federn vorspannen, vgl. Kap. 6.
13. Oberen und unteren Deckel (A1, A2) mit Schrau-
ben (A20) und Muttern (A21) verschrauben. An-
zugsmomente beachten.
A4 A5 A15
A6
A19

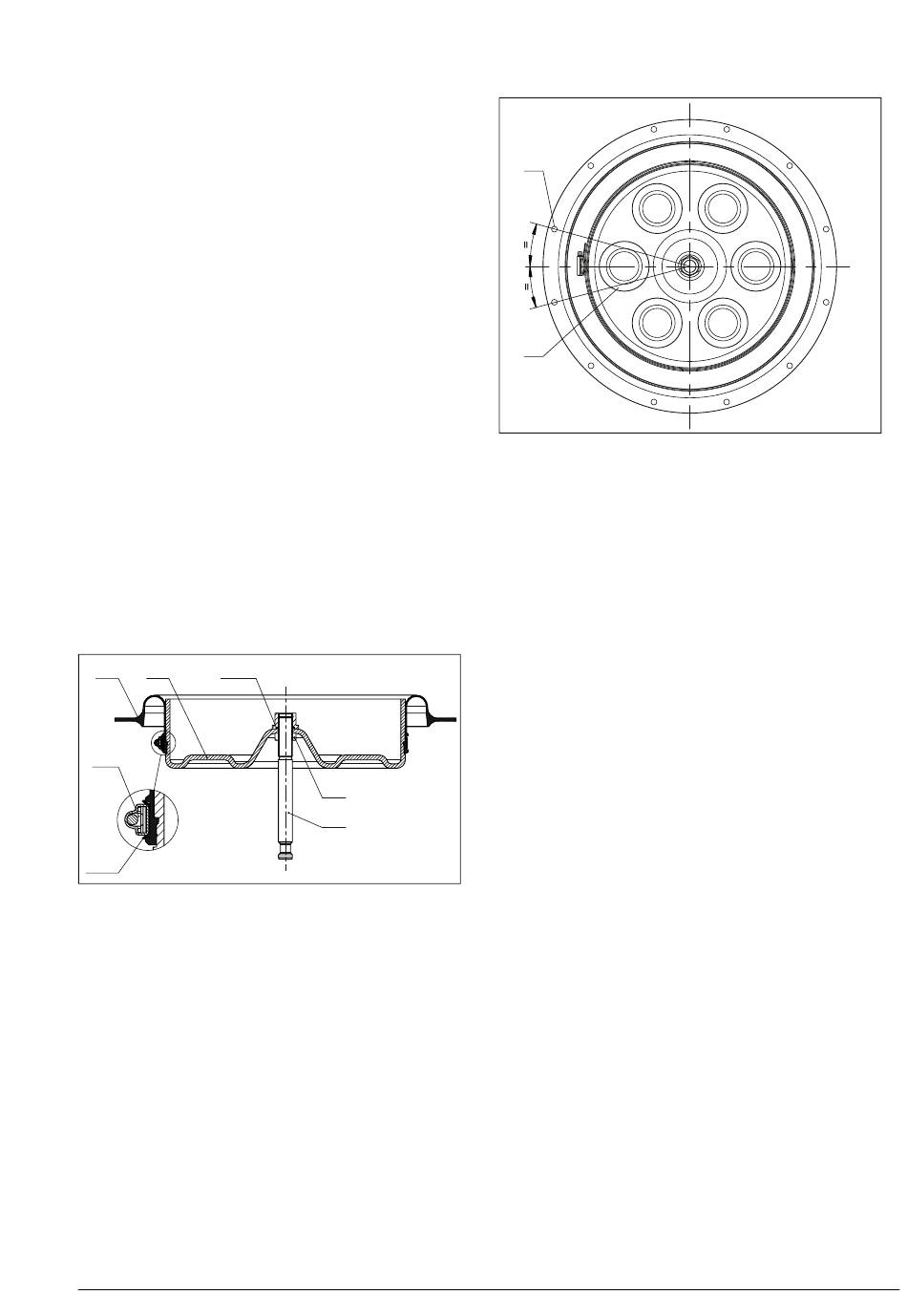

Bild 23: Anordnung der Bauteile für Wirkrichtung FA (240,
350, 700 cm²)
A4 Membran
A5 Membranteller
A6 Lochbandklemme
A7 Antriebsstange
EB 8310-6
A9
A7
A9 Sechskantmutter
A15 Bundmutter
A19 Druckstück an Lochband-
klemme (A6)
Instandhaltung und Umrüstung
a
b
Bild 24: Ausrichtung der Membran
a Befestigungsloch
b Federzentrierung
b) Wirkrichtung FE
1. Oberen Deckel (A1) abheben.
2. Membranteller-Baugruppe bestehend aus
Membranteller (A5), Membran (A4) und An-
triebsstange (A7) aus dem Antrieb nehmen.
3. Federn (A10) aus dem unteren Deckel (A2) her-
ausnehmen.
4. Antriebsstange (A7) im unteren Bereich fest in
einen Schraubstock mit Schutzbacken einspan-
nen. Sicherstellen, dass die Antriebsstange nicht
beschädigt wird.
5. 240 cm²: Schloss der Lochbandklemme (A6) lö-
sen. Lochbandklemme (A6) und Membran (A4)
vom Membranteller (A5) nehmen.
350 und 700 cm²: Schloss der Lochbandklemme
(A6) lösen. Druckstück (A19), Lochbandklemme
(A6) und Membran (A4) vom Membranteller (A5)
nehmen.
6. Neue Membran (A4) aufziehen. Sicherstellen,
dass die Membran korrekt zum Membrantel-
ler ausgerichtet ist. Die gedachte Linie zwischen
zwei gegenüberliegenden Federzentrierungen
im Membranteller muss mittig zwischen zwei
Befestigungslöchern der Membran ausgerichtet
werden (vgl. Bild 24).
7. Lochbandklemme (A6) gleichmäßig in die vorge-
sehene Nut der Membran (A4) einlegen.
8. 240 cm²: An der Schraube des Lochbandklem-
men-Schlosses drehen, bis die Lochbandklem-
me vollständig anliegt. Schraube am Schloss mit
