Instandhaltung und Umrüstung
einem geeigneten Werkzeug festziehen. Anzugs-
momente beachten.
350 und 700 cm²: An der Schraube des Loch-
bandklemmen-Schlosses drehen, bis nur noch
ein Spalt von wenigen Millimetern zwischen
Membran (A4) und Lochklemme (A6) bleibt.
Druckstück (A19) unter dem Lochbandklem-
men-Schloss platzieren und ausrichten, (vgl.
Bild 24). Schraube am Schloss mit einem geeig-
neten Werkzeug festziehen. Anzugsmomente
beachten.
9. Antriebsstange (A7) mit geeignetem Schmiermit-
tel bestreichen.
10. Oberen Deckel (A1) mit der Öffnung nach oben
in eine geeignete Spannvorrichtung einspannen.
11. Membranteller-Baugruppe bestehend aus
Membranteller (A5), neuer Membran (A4) und
Antriebsstange (A7) mit der Antriebsstange nach
oben in den Deckel (A1) einlegen.
12. Federn (A10) so in den Membranteller (A5) ein-
setzen, dass sie durch die Prägung im Deckel
zentriert werden.
13. Unteren Antriebsdeckel (A2) vorsichtig über die
Antriebsstange (A7) führen und auf die Federn
(A10) setzen. Sicherstellen, dass die Dichtungs-
elemente nicht beschädigt werden. Sicherstel-
len, dass die Druckluftanschlüsse der Deckel
(A1, A2) korrekt zueinander ausgerichtet sind.
14. Oberen und unteren Deckel (A1, A2) mit Schrau-
ben (A20) und Muttern (A21) verschrauben. An-
zugsmomente beachten.
A4 A5 A15
A6
A19

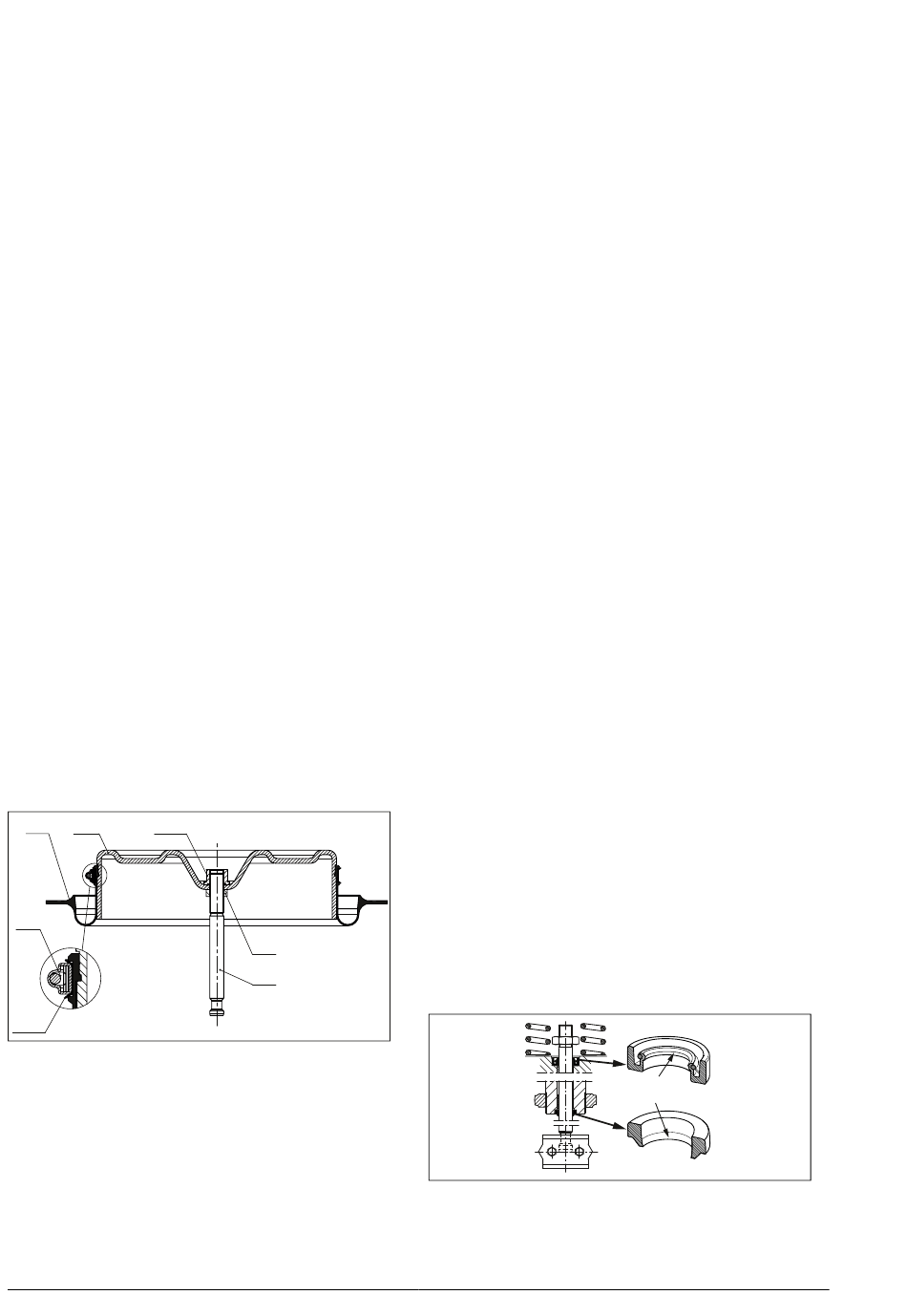

Bild 25: Anordnung der Bauteile für Wirkrichtung FE (240,
350, 700 cm²)
A4 Membran
A5 Membranteller
A6 Lochbandklemme
A7 Antriebsstange
34
A9
A7
A9 Sechskantmutter
A15 Bundmutter
A19 Druckstück an Lochband-
klemme (A6)
9.4.2 Antriebsstangendichtung aus-
tauschen
a) Wirkrichtung FA
1. Oberen Deckel (A1) abheben und Federn (A10)
entnehmen.
2. Membranteller-Baugruppe bestehend aus An-
triebsstange (A7), Membranteller (A5) und Mem-
bran (A4) aus dem unteren Deckel (A2) ziehen.
3. Wellendichtring (A40) mit geeignetem Austreib-
dorn demontieren.
4. Trockengleitlager (A42) und Abstreifer (A41)
kontrollieren und falls erforderlich ebenfalls
austauschen.
5. Neuen Wellendichtring mit geeignetem
Schmiermittel an der Dichtlippe bestreichen.
6. Wellendichtring mit geeignetem Werkzeug mon-
tieren. Dabei die korrekte Ausrichtung des Wel-
lendichtrings beachten, vgl. Bild 26.
7. Den Hohlraum des Wellendichtrings, in dem die
Feder sitzt, mit Schmiermittel füllen.
8. Antriebsstange (A7) mit geeignetem Schmiermit-
tel bestreichen.
9. Membranteller-Baugruppe bestehend aus
Membranteller (A5), neuer Membran (A4) und
Antriebsstange (A7) in den unteren Deckel (A2)
einsetzen. Sicherstellen, dass die Dichtungsele-
mente nicht beschädigt werden. Sicherstellen,
dass die Druckluftanschlüsse der Deckel (A1, A2)
korrekt zueinander ausgerichtet sind.
10. Federn (A10) so in den unteren Deckel einset-
zen, dass sie durch die Prägung im Deckel zen-
triert werden.
11. Oberen Deckel (A1) aufsetzen.
12. Ggf. Federn vorspannen, vgl. Kap. 6.
13. Oberen und unteren Deckel (A1, A2) mit Schrau-
ben (A20) und Muttern (A21) verschrauben. An-
zugsmomente beachten.
Bild 26: Ausrichtung Wellendichtring und Abstreifer
Wellendichtring
Dichtlippe
Abstreifer
