b) Wirkrichtung FE
1. Oberen Deckel (A1) abheben.
2. Membranteller-Baugruppe bestehend aus
Membranteller (A5), Membran (A4) und An-
triebsstange (A7) aus dem Antrieb nehmen.
3. Federn (A10) aus dem unteren Deckel (A2) her-
ausnehmen.
4. Wellendichtring (A40) mit geeignetem Austreib-
dorn demontieren.
5. Trockengleitlager (A42) und Abstreifer (A41)
kontrollieren und falls erforderlich ebenfalls
austauschen.
6. Neuen Wellendichtring mit geeignetem
Schmiermittel an der Dichtlippe bestreichen.
7. Wellendichtring mit geeignetem Werkzeug mon-
tieren. Dabei die korrekte Ausrichtung des Wel-
lendichtrings beachten, vgl. Bild 26.
8. Den Hohlraum des Wellendichtrings, in dem die
Feder sitzt, mit Schmiermittel füllen.
9. Antriebsstange (A7) mit geeignetem Schmiermit-
tel bestreichen.
10. Oberen Deckel (A1) mit der Öffnung nach oben
in eine geeignete Spannvorrichtung einspannen.
11. Membranteller-Baugruppe mit der Antriebs-
stange (A7) nach oben in den Deckel (A1) einle-
gen.
12. Federn (A10) so in den Membranteller (A5) ein-
setzen, dass sie durch die Prägung im Deckel
zentriert werden.
13. Unteren Antriebsdeckel (A2) vorsichtig über die
Antriebsstange (A7) führen und auf die Federn
(A10) setzen. Sicherstellen, dass die Dichtungs-
elemente nicht beschädigt werden. Sicherstel-
len, dass die Druckluftanschlüsse der Deckel
(A1, A2) korrekt zueinander ausgerichtet sind.
14. Oberen und unteren Deckel (A1, A2) mit Schrau-
ben (A20) und Muttern (A21) verschrauben. An-
zugsmomente beachten.
EB 8310-6
Instandhaltung und Umrüstung

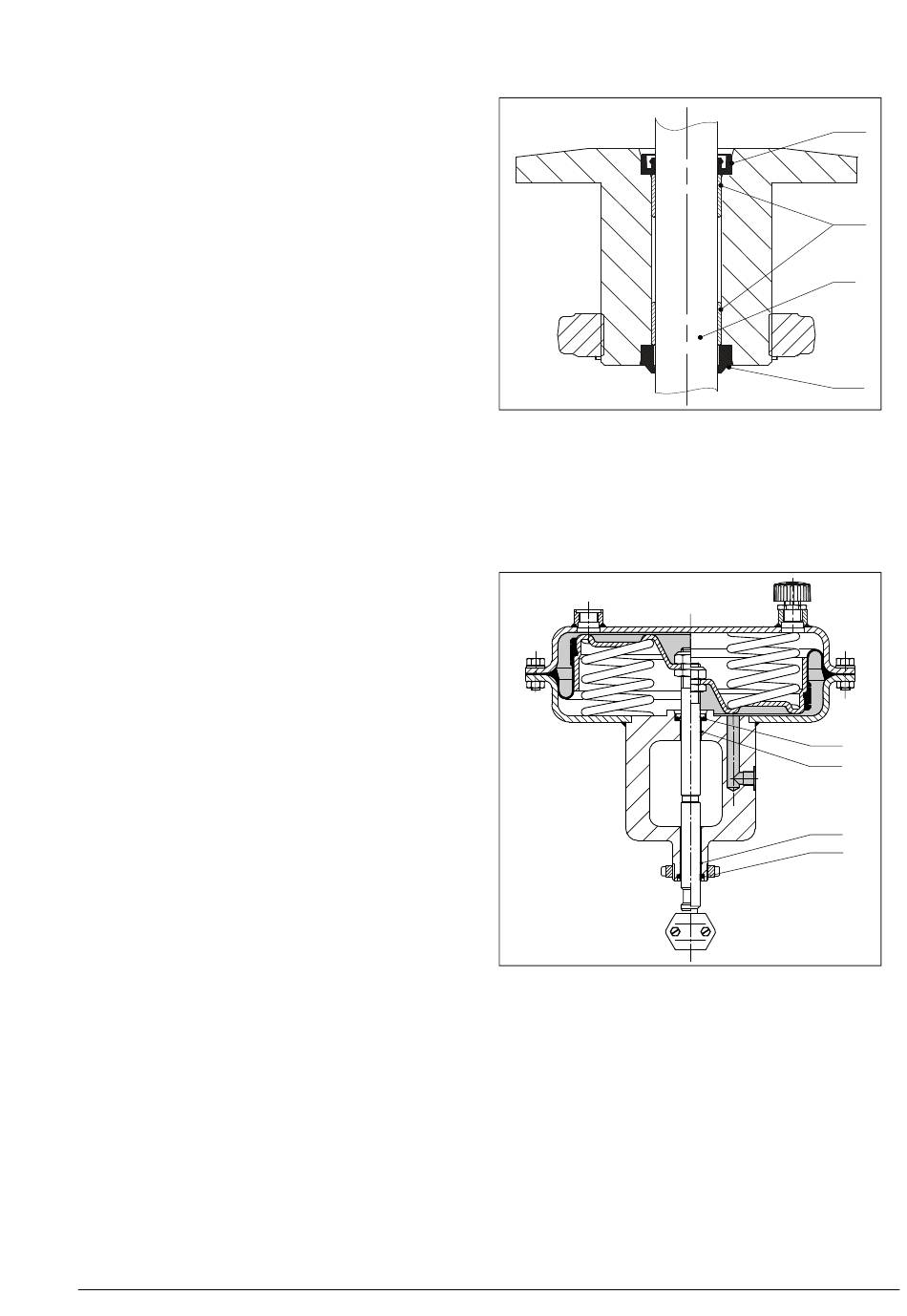

Bild 27: Typ 3271 Antriebsstangendichtung
A7 Antriebsstange
A40 Wellendichtring
A41 Abstreifer
A42 Trockengleitlager
Bild 28: Typ 3277 Antriebsstangendichtung
A7 Antriebsstange
A40 Wellendichtring
A41 Abstreifer
A42 Trockengleitlager
9.5 Umrüstarbeiten
9.5.1 Wirkrichtung umkehren
Bei den pneumatischen Antrieben kann die Wirk-
richtung und damit die Sicherheitsstellung geändert
A40
A42
A7
A41
A40
A42
A42
A41
