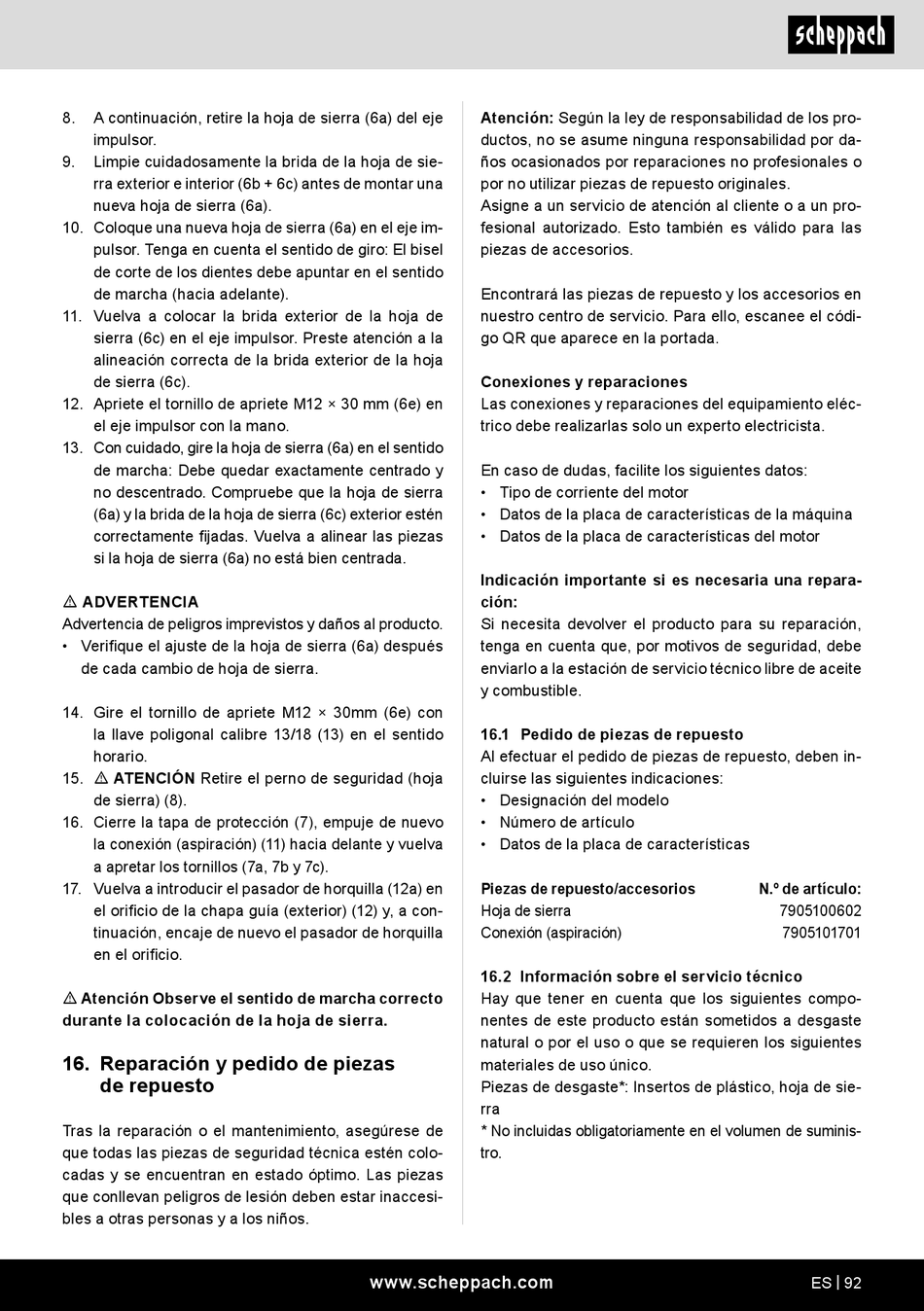

Scheppach HS550 Originalbetriebsanleitung Seite 92

8. A continuación, retire la hoja de sierra (6a) del eje
impulsor.
9. Limpie cuidadosamente la brida de la hoja de sie-
rra exterior e interior (6b + 6c) antes de montar una
nueva hoja de sierra (6a).
10. Coloque una nueva hoja de sierra (6a) en el eje im-
pulsor. Tenga en cuenta el sentido de giro: El bisel
de corte de los dientes debe apuntar en el sentido
de marcha (hacia adelante).
11. Vuelva a colocar la brida exterior de la hoja de
sierra (6c) en el eje impulsor. Preste atención a la
alineación correcta de la brida exterior de la hoja
de sierra (6c).
12. Apriete el tornillo de apriete M12 × 30 mm (6e) en
el eje impulsor con la mano.
13. Con cuidado, gire la hoja de sierra (6a) en el sentido
de marcha: Debe quedar exactamente centrado y
no descentrado. Compruebe que la hoja de sierra
(6a) y la brida de la hoja de sierra (6c) exterior estén
correctamente fijadas. Vuelva a alinear las piezas
si la hoja de sierra (6a) no está bien centrada.
m ADVERTENCIA
Advertencia de peligros imprevistos y daños al producto.
• Verifique el ajuste de la hoja de sierra (6a) después
de cada cambio de hoja de sierra.
14. Gire el tornillo de apriete M12 × 30mm (6e) con
la llave poligonal calibre 13/18 (13) en el sentido
horario.
15. m ATENCIÓN Retire el perno de seguridad (hoja
de sierra) (8).
16. Cierre la tapa de protección (7), empuje de nuevo
la conexión (aspiración) (11) hacia delante y vuelva
a apretar los tornillos (7a, 7b y 7c).
17. Vuelva a introducir el pasador de horquilla (12a) en
el orificio de la chapa guía (exterior) (12) y, a con-
tinuación, encaje de nuevo el pasador de horquilla
en el orificio.
m Atención Observe el sentido de marcha correcto
durante la colocación de la hoja de sierra.
16. Reparación y pedido de piezas
de repuesto
Tras la reparación o el mantenimiento, asegúrese de
que todas las piezas de seguridad técnica estén colo-
cadas y se encuentran en estado óptimo. Las piezas
que conllevan peligros de lesión deben estar inaccesi-
bles a otras personas y a los niños.
Atención: Según la ley de responsabilidad de los pro-
ductos, no se asume ninguna responsabilidad por da-
ños ocasionados por reparaciones no profesionales o
por no utilizar piezas de repuesto originales.
Asigne a un servicio de atención al cliente o a un pro-
fesional autorizado. Esto también es válido para las
piezas de accesorios.
Encontrará las piezas de repuesto y los accesorios en
nuestro centro de servicio. Para ello, escanee el códi-
go QR que aparece en la portada.
Conexiones y reparaciones
Las conexiones y reparaciones del equipamiento eléc-
trico debe realizarlas solo un experto electricista.
En caso de dudas, facilite los siguientes datos:
• Tipo de corriente del motor
• Datos de la placa de características de la máquina
• Datos de la placa de características del motor
Indicación importante si es necesaria una repara-
ción:
Si necesita devolver el producto para su reparación,
tenga en cuenta que, por motivos de seguridad, debe
enviarlo a la estación de servicio técnico libre de aceite
y combustible.
16.1 Pedido de piezas de repuesto
Al efectuar el pedido de piezas de repuesto, deben in-
cluirse las siguientes indicaciones:
• Designación del modelo
• Número de artículo
• Datos de la placa de características
Piezas de repuesto/accesorios
Hoja de sierra
Conexión (aspiración)
16.2 Información sobre el servicio técnico
Hay que tener en cuenta que los siguientes compo-
nentes de este producto están sometidos a desgaste
natural o por el uso o que se requieren los siguientes
materiales de uso único.
Piezas de desgaste*: Insertos de plástico, hoja de sie-
rra
* No incluidas obligatoriamente en el volumen de suminis-
tro.
www.scheppach.com
N.º de artículo:
7905100602
7905101701
ES | 92
