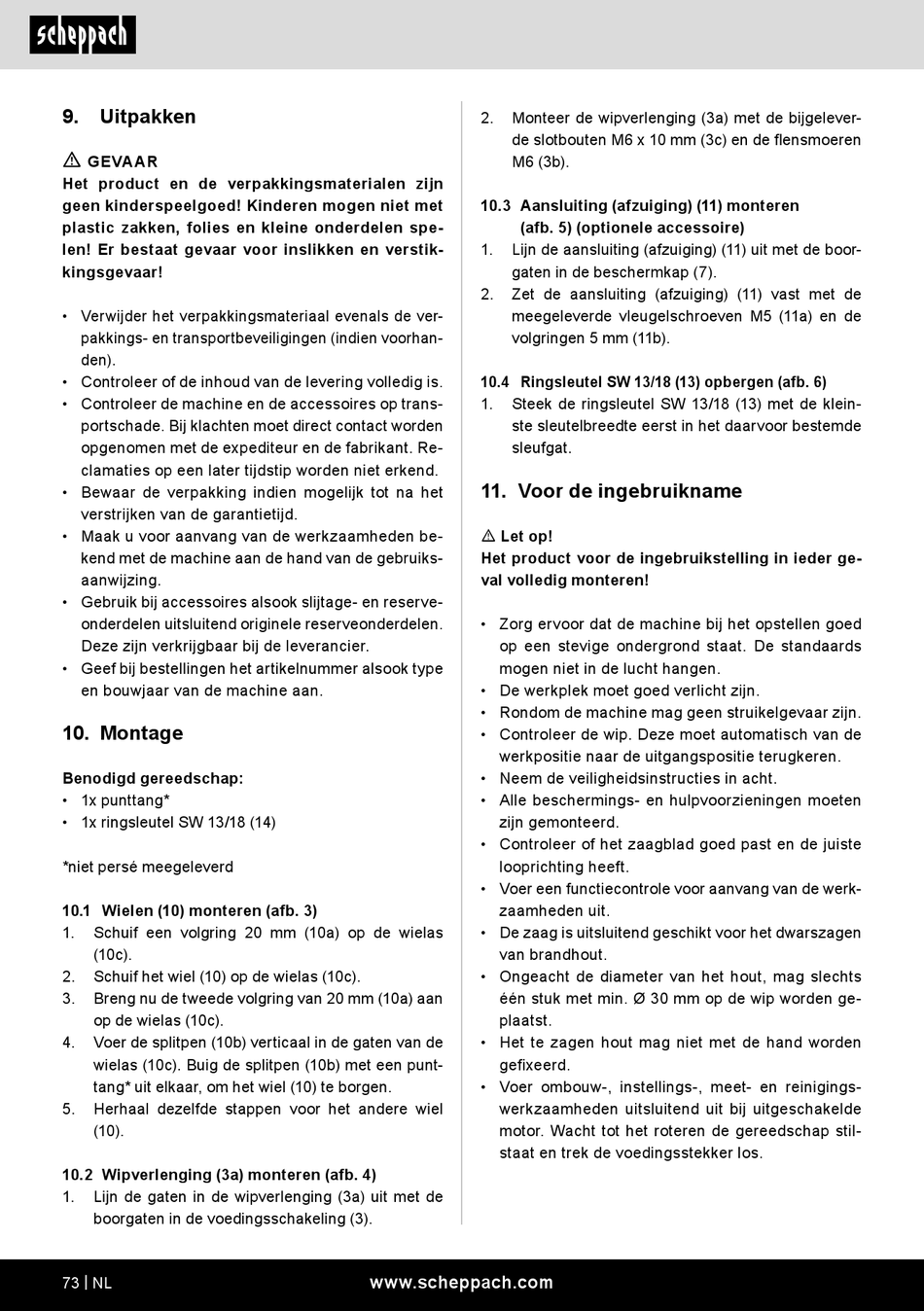

9.
Uitpakken
m
GEVAAR
Het product en de verpakkingsmaterialen zijn
geen kinderspeelgoed! Kinderen mogen niet met
plastic zakken, folies en kleine onderdelen spe-
len! Er bestaat gevaar voor inslikken en verstik-
kingsgevaar!
• Verwijder het verpakkingsmateriaal evenals de ver-
pakkings- en transportbeveiligingen (indien voorhan-
den).
• Controleer of de inhoud van de levering volledig is.
• Controleer de machine en de accessoires op trans-
portschade. Bij klachten moet direct contact worden
opgenomen met de expediteur en de fabrikant. Re-
clamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het
verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden be-
kend met de machine aan de hand van de gebruiks-
aanwijzing.
• Gebruik bij accessoires alsook slijtage- en reserve-
onderdelen uitsluitend originele reserveonderdelen.
Deze zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen het artikelnummer alsook type
en bouwjaar van de machine aan.
10. Montage
Benodigd gereedschap:
• 1x punttang*
• 1x ringsleutel SW 13/18 (14)
*niet persé meegeleverd
10.1 Wielen (10) monteren (afb. 3)
1.
Schuif een volgring 20 mm (10a) op de wielas
(10c).
2.
Schuif het wiel (10) op de wielas (10c).
3.
Breng nu de tweede volgring van 20 mm (10a) aan
op de wielas (10c).
4.
Voer de splitpen (10b) verticaal in de gaten van de
wielas (10c). Buig de splitpen (10b) met een punt-
tang* uit elkaar, om het wiel (10) te borgen.
5.
Herhaal dezelfde stappen voor het andere wiel
(10).
10.2 Wipverlenging (3a) monteren (afb. 4)
1.
Lijn de gaten in de wipverlenging (3a) uit met de
boorgaten in de voedingsschakeling (3).
73 | NL
2.
Monteer de wipverlenging (3a) met de bijgelever-
de slotbouten M6 x 10 mm (3c) en de flensmoeren
M6 (3b).
10.3 Aansluiting (afzuiging) (11) monteren
(afb. 5) (optionele accessoire)
1.
Lijn de aansluiting (afzuiging) (11) uit met de boor-
gaten in de beschermkap (7).
2.
Zet de aansluiting (afzuiging) (11) vast met de
meegeleverde vleugelschroeven M5 (11a) en de
volgringen 5 mm (11b).
10.4 Ringsleutel SW 13/18 (13) opbergen (afb. 6)
1.
Steek de ringsleutel SW 13/18 (13) met de klein-
ste sleutelbreedte eerst in het daarvoor bestemde
sleufgat.
11. Voor de ingebruikname
m Let op!
Het product voor de ingebruikstelling in ieder ge-
val volledig monteren!
• Zorg ervoor dat de machine bij het opstellen goed
op een stevige ondergrond staat. De standaards
mogen niet in de lucht hangen.
• De werkplek moet goed verlicht zijn.
• Rondom de machine mag geen struikelgevaar zijn.
• Controleer de wip. Deze moet automatisch van de
werkpositie naar de uitgangspositie terugkeren.
• Neem de veiligheidsinstructies in acht.
• Alle beschermings- en hulpvoorzieningen moeten
zijn gemonteerd.
• Controleer of het zaagblad goed past en de juiste
looprichting heeft.
• Voer een functiecontrole voor aanvang van de werk-
zaamheden uit.
• De zaag is uitsluitend geschikt voor het dwarszagen
van brandhout.
• Ongeacht de diameter van het hout, mag slechts
één stuk met min. Ø 30 mm op de wip worden ge-
plaatst.
• Het te zagen hout mag niet met de hand worden
gefixeerd.
• Voer ombouw-, instellings-, meet- en reinigings-
werkzaamheden uitsluitend uit bij uitgeschakelde
motor. Wacht tot het roteren de gereedschap stil-
staat en trek de voedingsstekker los.
www.scheppach.com
