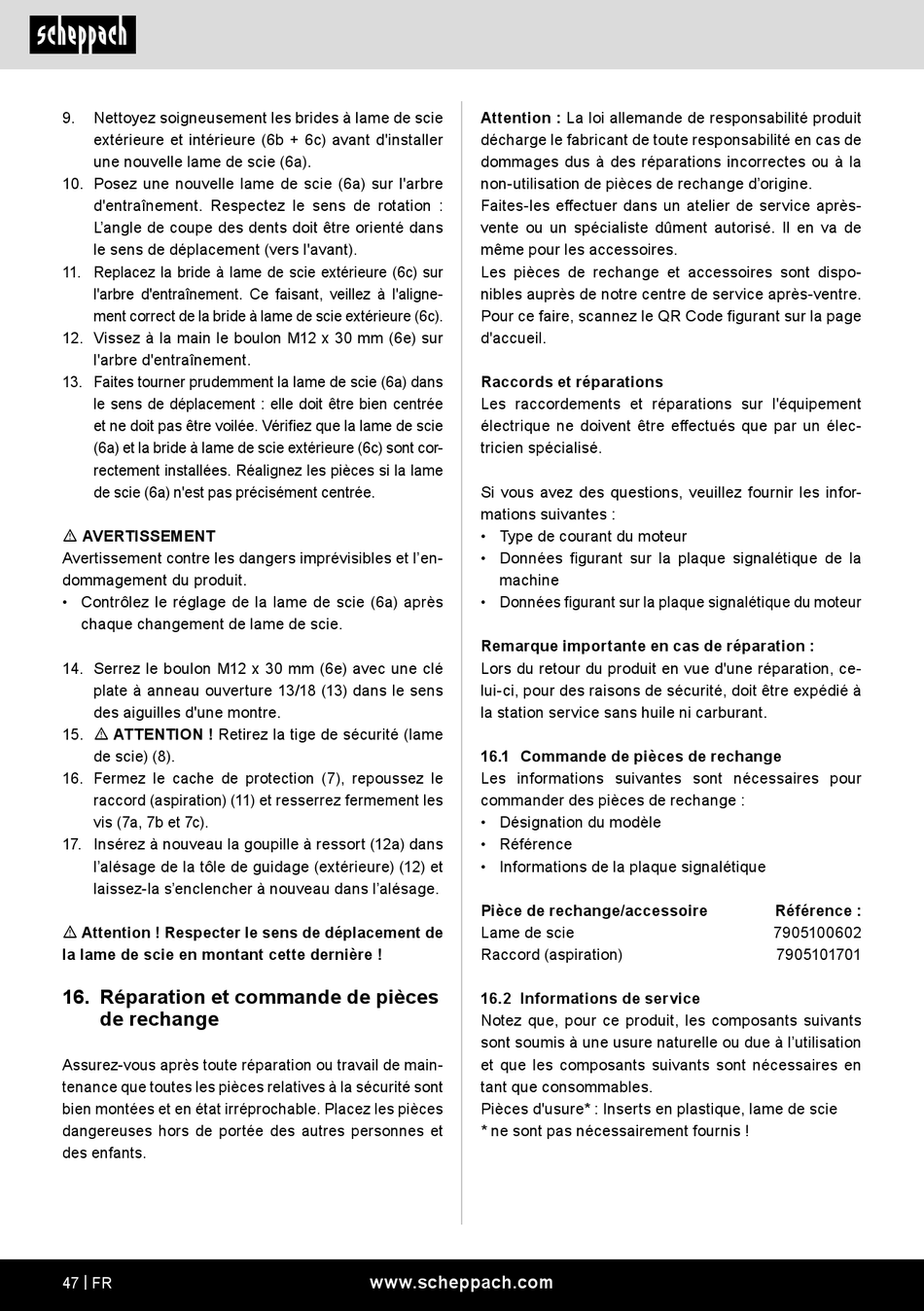

9.
Nettoyez soigneusement les brides à lame de scie
extérieure et intérieure (6b + 6c) avant d'installer
une nouvelle lame de scie (6a).
10. Posez une nouvelle lame de scie (6a) sur l'arbre
d'entraînement. Respectez le sens de rotation :
L'angle de coupe des dents doit être orienté dans
le sens de déplacement (vers l'avant).
11. Replacez la bride à lame de scie extérieure (6c) sur
l'arbre d'entraînement. Ce faisant, veillez à l'aligne-
ment correct de la bride à lame de scie extérieure (6c).
12. Vissez à la main le boulon M12 x 30 mm (6e) sur
l'arbre d'entraînement.
13. Faites tourner prudemment la lame de scie (6a) dans
le sens de déplacement : elle doit être bien centrée
et ne doit pas être voilée. Vérifiez que la lame de scie
(6a) et la bride à lame de scie extérieure (6c) sont cor-
rectement installées. Réalignez les pièces si la lame
de scie (6a) n'est pas précisément centrée.
m AVERTISSEMENT
Avertissement contre les dangers imprévisibles et l'en-
dommagement du produit.
• Contrôlez le réglage de la lame de scie (6a) après
chaque changement de lame de scie.
14. Serrez le boulon M12 x 30 mm (6e) avec une clé
plate à anneau ouverture 13/18 (13) dans le sens
des aiguilles d'une montre.
15. m ATTENTION ! Retirez la tige de sécurité (lame
de scie) (8).
16. Fermez le cache de protection (7), repoussez le
raccord (aspiration) (11) et resserrez fermement les
vis (7a, 7b et 7c).
17. Insérez à nouveau la goupille à ressort (12a) dans
l'alésage de la tôle de guidage (extérieure) (12) et
laissez-la s'enclencher à nouveau dans l'alésage.
m Attention ! Respecter le sens de déplacement de
la lame de scie en montant cette dernière !
16. Réparation et commande de pièces
de rechange
Assurez-vous après toute réparation ou travail de main-
tenance que toutes les pièces relatives à la sécurité sont
bien montées et en état irréprochable. Placez les pièces
dangereuses hors de portée des autres personnes et
des enfants.
47 | FR
Attention : La loi allemande de responsabilité produit
décharge le fabricant de toute responsabilité en cas de
dommages dus à des réparations incorrectes ou à la
non-utilisation de pièces de rechange d'origine.
Faites-les effectuer dans un atelier de service après-
vente ou un spécialiste dûment autorisé. Il en va de
même pour les accessoires.
Les pièces de rechange et accessoires sont dispo-
nibles auprès de notre centre de service après-ventre.
Pour ce faire, scannez le QR Code figurant sur la page
d'accueil.
Raccords et réparations
Les raccordements et réparations sur l'équipement
électrique ne doivent être effectués que par un élec-
tricien spécialisé.
Si vous avez des questions, veuillez fournir les infor-
mations suivantes :
• Type de courant du moteur
• Données figurant sur la plaque signalétique de la
machine
• Données figurant sur la plaque signalétique du moteur
Remarque importante en cas de réparation :
Lors du retour du produit en vue d'une réparation, ce-
lui-ci, pour des raisons de sécurité, doit être expédié à
la station service sans huile ni carburant.
16.1 Commande de pièces de rechange
Les informations suivantes sont nécessaires pour
commander des pièces de rechange :
• Désignation du modèle
• Référence
• Informations de la plaque signalétique
Pièce de rechange/accessoire
Lame de scie
Raccord (aspiration)
16.2 Informations de service
Notez que, pour ce produit, les composants suivants
sont soumis à une usure naturelle ou due à l'utilisation
et que les composants suivants sont nécessaires en
tant que consommables.
Pièces d'usure* : Inserts en plastique, lame de scie
* ne sont pas nécessairement fournis !
www.scheppach.com
Référence :
7905100602
7905101701
