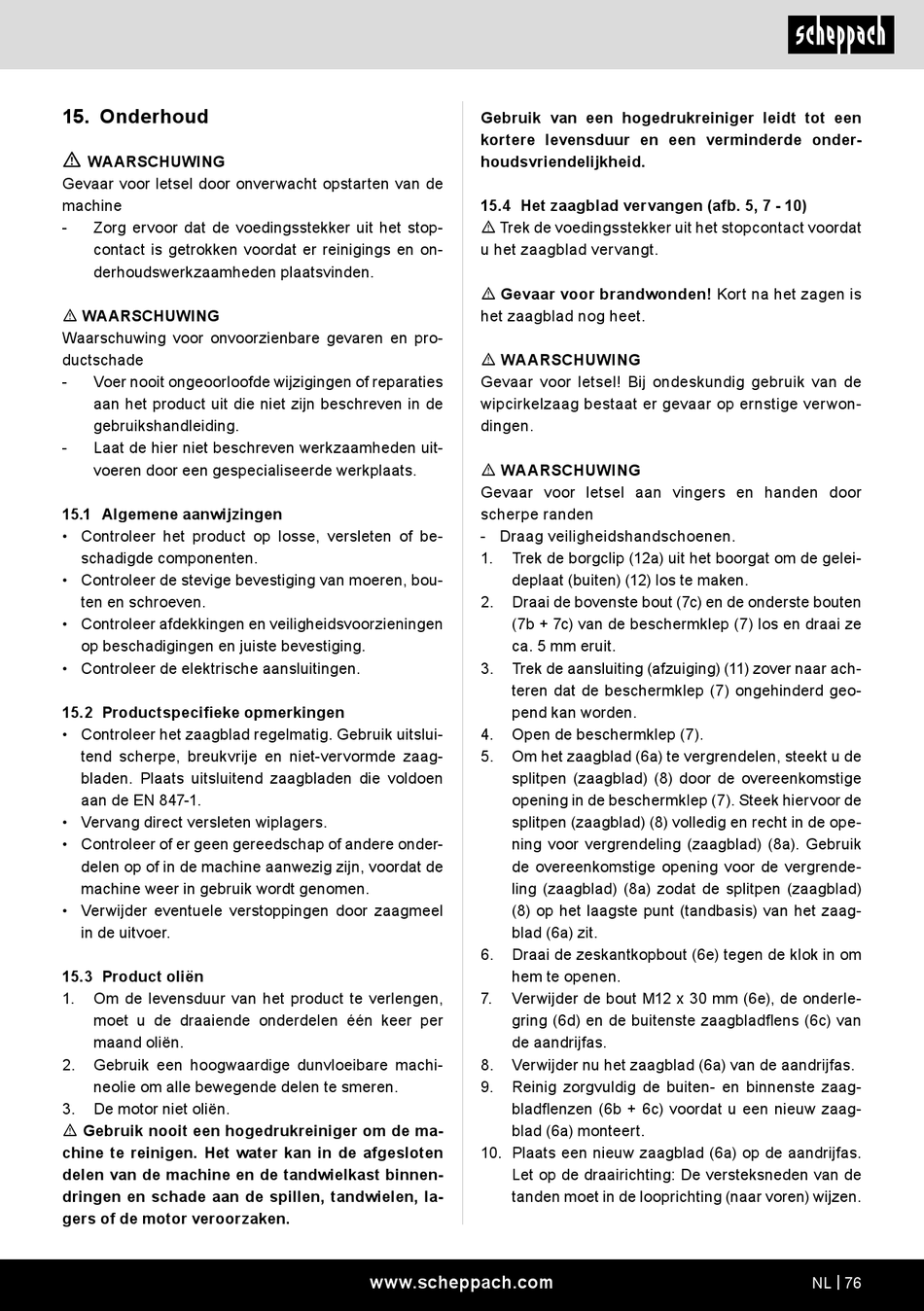

15. Onderhoud
m
WAARSCHUWING
Gevaar voor letsel door onverwacht opstarten van de
machine
- Zorg ervoor dat de voedingsstekker uit het stop-
contact is getrokken voordat er reinigings en on-
derhoudswerkzaamheden plaatsvinden.
m WAARSCHUWING
Waarschuwing voor onvoorzienbare gevaren en pro-
ductschade
- Voer nooit ongeoorloofde wijzigingen of reparaties
aan het product uit die niet zijn beschreven in de
gebruikshandleiding.
- Laat de hier niet beschreven werkzaamheden uit-
voeren door een gespecialiseerde werkplaats.
15.1 Algemene aanwijzingen
• Controleer het product op losse, versleten of be-
schadigde componenten.
• Controleer de stevige bevestiging van moeren, bou-
ten en schroeven.
• Controleer afdekkingen en veiligheidsvoorzieningen
op beschadigingen en juiste bevestiging.
• Controleer de elektrische aansluitingen.
15.2 Productspecifieke opmerkingen
• Controleer het zaagblad regelmatig. Gebruik uitslui-
tend scherpe, breukvrije en niet-vervormde zaag-
bladen. Plaats uitsluitend zaagbladen die voldoen
aan de EN 847-1.
• Vervang direct versleten wiplagers.
• Controleer of er geen gereedschap of andere onder-
delen op of in de machine aanwezig zijn, voordat de
machine weer in gebruik wordt genomen.
• Verwijder eventuele verstoppingen door zaagmeel
in de uitvoer.
15.3 Product oliën
1. Om de levensduur van het product te verlengen,
moet u de draaiende onderdelen één keer per
maand oliën.
2. Gebruik een hoogwaardige dunvloeibare machi-
neolie om alle bewegende delen te smeren.
3. De motor niet oliën.
m Gebruik nooit een hogedrukreiniger om de ma-
chine te reinigen. Het water kan in de afgesloten
delen van de machine en de tandwielkast binnen-
dringen en schade aan de spillen, tandwielen, la-
gers of de motor veroorzaken.
Gebruik van een hogedrukreiniger leidt tot een
kortere levensduur en een verminderde onder-
houdsvriendelijkheid.
15.4 Het zaagblad vervangen (afb. 5, 7 - 10)
m Trek de voedingsstekker uit het stopcontact voordat
u het zaagblad vervangt.
m Gevaar voor brandwonden! Kort na het zagen is
het zaagblad nog heet.
m WAARSCHUWING
Gevaar voor letsel! Bij ondeskundig gebruik van de
wipcirkelzaag bestaat er gevaar op ernstige verwon-
dingen.
m WAARSCHUWING
Gevaar voor letsel aan vingers en handen door
scherpe randen
- Draag veiligheidshandschoenen.
1. Trek de borgclip (12a) uit het boorgat om de gelei-
deplaat (buiten) (12) los te maken.
2. Draai de bovenste bout (7c) en de onderste bouten
(7b + 7c) van de beschermklep (7) los en draai ze
ca. 5 mm eruit.
3. Trek de aansluiting (afzuiging) (11) zover naar ach-
teren dat de beschermklep (7) ongehinderd geo-
pend kan worden.
4. Open de beschermklep (7).
5. Om het zaagblad (6a) te vergrendelen, steekt u de
splitpen (zaagblad) (8) door de overeenkomstige
opening in de beschermklep (7). Steek hiervoor de
splitpen (zaagblad) (8) volledig en recht in de ope-
ning voor vergrendeling (zaagblad) (8a). Gebruik
de overeenkomstige opening voor de vergrende-
ling (zaagblad) (8a) zodat de splitpen (zaagblad)
(8) op het laagste punt (tandbasis) van het zaag-
blad (6a) zit.
6. Draai de zeskantkopbout (6e) tegen de klok in om
hem te openen.
7. Verwijder de bout M12 x 30 mm (6e), de onderle-
gring (6d) en de buitenste zaagbladflens (6c) van
de aandrijfas.
8. Verwijder nu het zaagblad (6a) van de aandrijfas.
9. Reinig zorgvuldig de buiten- en binnenste zaag-
bladflenzen (6b + 6c) voordat u een nieuw zaag-
blad (6a) monteert.
10. Plaats een nieuw zaagblad (6a) op de aandrijfas.
Let op de draairichting: De versteksneden van de
tanden moet in de looprichting (naar voren) wijzen.
