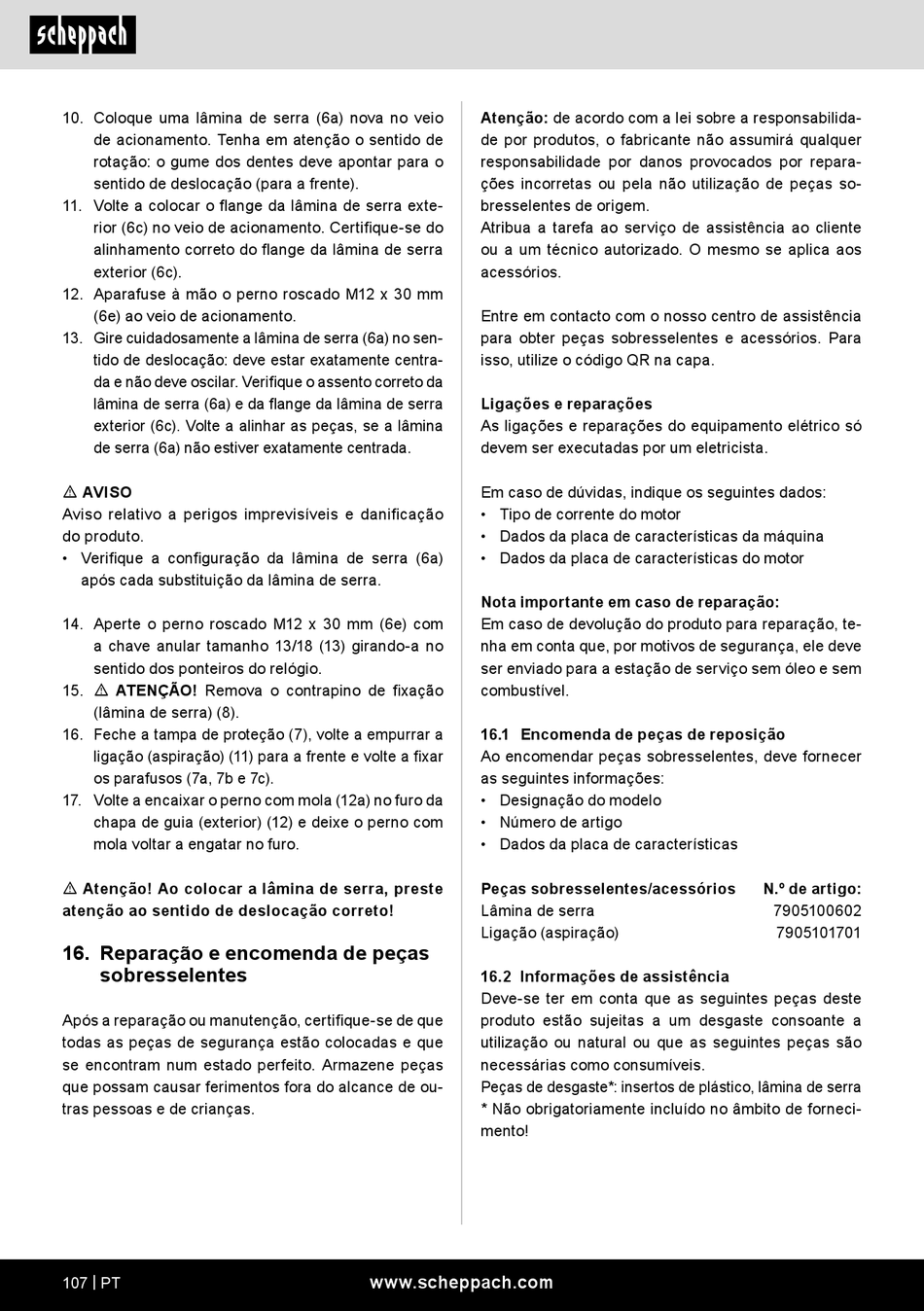

Scheppach HS550 Originalbetriebsanleitung Seite 107

10. Coloque uma lâmina de serra (6a) nova no veio
de acionamento. Tenha em atenção o sentido de
rotação: o gume dos dentes deve apontar para o
sentido de deslocação (para a frente).
11. Volte a colocar o flange da lâmina de serra exte-
rior (6c) no veio de acionamento. Certifique-se do
alinhamento correto do flange da lâmina de serra
exterior (6c).
12. Aparafuse à mão o perno roscado M12 x 30 mm
(6e) ao veio de acionamento.
13. Gire cuidadosamente a lâmina de serra (6a) no sen-
tido de deslocação: deve estar exatamente centra-
da e não deve oscilar. Verifique o assento correto da
lâmina de serra (6a) e da flange da lâmina de serra
exterior (6c). Volte a alinhar as peças, se a lâmina
de serra (6a) não estiver exatamente centrada.
m AVISO
Aviso relativo a perigos imprevisíveis e danificação
do produto.
• Verifique a configuração da lâmina de serra (6a)
após cada substituição da lâmina de serra.
14. Aperte o perno roscado M12 x 30 mm (6e) com
a chave anular tamanho 13/18 (13) girando-a no
sentido dos ponteiros do relógio.
15. m ATENÇÃO! Remova o contrapino de fixação
(lâmina de serra) (8).
16. Feche a tampa de proteção (7), volte a empurrar a
ligação (aspiração) (11) para a frente e volte a fixar
os parafusos (7a, 7b e 7c).
17. Volte a encaixar o perno com mola (12a) no furo da
chapa de guia (exterior) (12) e deixe o perno com
mola voltar a engatar no furo.
m Atenção! Ao colocar a lâmina de serra, preste
atenção ao sentido de deslocação correto!
16. Reparação e encomenda de peças
sobresselentes
Após a reparação ou manutenção, certifique-se de que
todas as peças de segurança estão colocadas e que
se encontram num estado perfeito. Armazene peças
que possam causar ferimentos fora do alcance de ou-
tras pessoas e de crianças.
107 | PT
Atenção: de acordo com a lei sobre a responsabilida-
de por produtos, o fabricante não assumirá qualquer
responsabilidade por danos provocados por repara-
ções incorretas ou pela não utilização de peças so-
bresselentes de origem.
Atribua a tarefa ao serviço de assistência ao cliente
ou a um técnico autorizado. O mesmo se aplica aos
acessórios.
Entre em contacto com o nosso centro de assistência
para obter peças sobresselentes e acessórios. Para
isso, utilize o código QR na capa.
Ligações e reparações
As ligações e reparações do equipamento elétrico só
devem ser executadas por um eletricista.
Em caso de dúvidas, indique os seguintes dados:
• Tipo de corrente do motor
• Dados da placa de características da máquina
• Dados da placa de características do motor
Nota importante em caso de reparação:
Em caso de devolução do produto para reparação, te-
nha em conta que, por motivos de segurança, ele deve
ser enviado para a estação de serviço sem óleo e sem
combustível.
16.1 Encomenda de peças de reposição
Ao encomendar peças sobresselentes, deve fornecer
as seguintes informações:
• Designação do modelo
• Número de artigo
• Dados da placa de características
Peças sobresselentes/acessórios
Lâmina de serra
Ligação (aspiração)
16.2 Informações de assistência
Deve-se ter em conta que as seguintes peças deste
produto estão sujeitas a um desgaste consoante a
utilização ou natural ou que as seguintes peças são
necessárias como consumíveis.
Peças de desgaste*: insertos de plástico, lâmina de serra
* Não obrigatoriamente incluído no âmbito de forneci-
mento!
www.scheppach.com
N.º de artigo:
7905100602
7905101701
