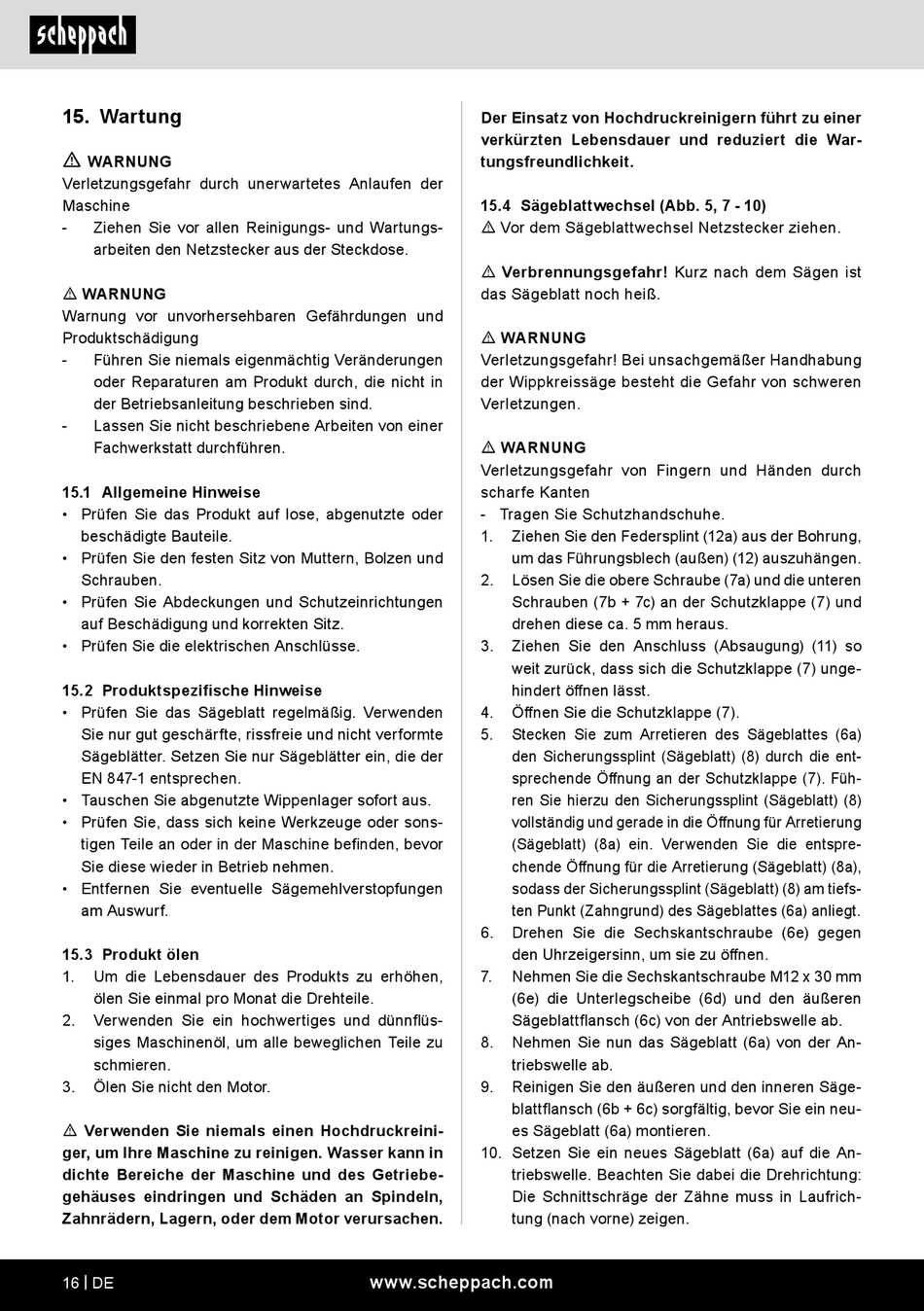

15. Wartung
m
WARNUNG
Verletzungsgefahr durch unerwartetes Anlaufen der
Maschine
-
Ziehen Sie vor allen Reinigungs- und Wartungs-
arbeiten den Netzstecker aus der Steckdose.
m WARNUNG
Warnung vor unvorhersehbaren Gefährdungen und
Produktschädigung
-
Führen Sie niemals eigenmächtig Veränderungen
oder Reparaturen am Produkt durch, die nicht in
der Betriebsanleitung beschrieben sind.
-
Lassen Sie nicht beschriebene Arbeiten von einer
Fachwerkstatt durchführen.
15.1 Allgemeine Hinweise
• Prüfen Sie das Produkt auf lose, abgenutzte oder
beschädigte Bauteile.
• Prüfen Sie den festen Sitz von Muttern, Bolzen und
Schrauben.
• Prüfen Sie Abdeckungen und Schutzeinrichtungen
auf Beschädigung und korrekten Sitz.
• Prüfen Sie die elektrischen Anschlüsse.
15.2 Produktspezifische Hinweise
• Prüfen Sie das Sägeblatt regelmäßig. Verwenden
Sie nur gut geschärfte, rissfreie und nicht verformte
Sägeblätter. Setzen Sie nur Sägeblätter ein, die der
EN 847-1 entsprechen.
• Tauschen Sie abgenutzte Wippenlager sofort aus.
• Prüfen Sie, dass sich keine Werkzeuge oder sons-
tigen Teile an oder in der Maschine befinden, bevor
Sie diese wieder in Betrieb nehmen.
• Entfernen Sie eventuelle Sägemehlverstopfungen
am Auswurf.
15.3 Produkt ölen
1.
Um die Lebensdauer des Produkts zu erhöhen,
ölen Sie einmal pro Monat die Drehteile.
2.
Verwenden Sie ein hochwertiges und dünnflüs-
siges Maschinenöl, um alle beweglichen Teile zu
schmieren.
3.
Ölen Sie nicht den Motor.
m Verwenden Sie niemals einen Hochdruckreini-
ger, um Ihre Maschine zu reinigen. Wasser kann in
dichte Bereiche der Maschine und des Getriebe-
gehäuses eindringen und Schäden an Spindeln,
Zahnrädern, Lagern, oder dem Motor verursachen.
16 | DE
Der Einsatz von Hochdruckreinigern führt zu einer
verkürzten Lebensdauer und reduziert die War-
tungsfreundlichkeit.
15.4 Sägeblattwechsel (Abb. 5, 7 - 10)
m Vor dem Sägeblattwechsel Netzstecker ziehen.
m Verbrennungsgefahr! Kurz nach dem Sägen ist
das Sägeblatt noch heiß.
m WARNUNG
Verletzungsgefahr! Bei unsachgemäßer Handhabung
der Wippkreissäge besteht die Gefahr von schweren
Verletzungen.
m WARNUNG
Verletzungsgefahr von Fingern und Händen durch
scharfe Kanten
- Tragen Sie Schutzhandschuhe.
1.
Ziehen Sie den Federsplint (12a) aus der Bohrung,
um das Führungsblech (außen) (12) auszuhängen.
2.
Lösen Sie die obere Schraube (7a) und die unteren
Schrauben (7b + 7c) an der Schutzklappe (7) und
drehen diese ca. 5 mm heraus.
3.
Ziehen Sie den Anschluss (Absaugung) (11) so
weit zurück, dass sich die Schutzklappe (7) unge-
hindert öffnen lässt.
4.
Öffnen Sie die Schutzklappe (7).
5.
Stecken Sie zum Arretieren des Sägeblattes (6a)
den Sicherungssplint (Sägeblatt) (8) durch die ent-
sprechende Öffnung an der Schutzklappe (7). Füh-
ren Sie hierzu den Sicherungssplint (Sägeblatt) (8)
vollständig und gerade in die Öffnung für Arretierung
(Sägeblatt) (8a) ein. Verwenden Sie die entspre-
chende Öffnung für die Arretierung (Sägeblatt) (8a),
sodass der Sicherungssplint (Sägeblatt) (8) am tiefs-
ten Punkt (Zahngrund) des Sägeblattes (6a) anliegt.
6.
Drehen Sie die Sechskantschraube (6e) gegen
den Uhrzeigersinn, um sie zu öffnen.
7.
Nehmen Sie die Sechskantschraube M12 x 30 mm
(6e) die Unterlegscheibe (6d) und den äußeren
Sägeblattflansch (6c) von der Antriebswelle ab.
8.
Nehmen Sie nun das Sägeblatt (6a) von der An-
triebswelle ab.
9.
Reinigen Sie den äußeren und den inneren Säge-
blattflansch (6b + 6c) sorgfältig, bevor Sie ein neu-
es Sägeblatt (6a) montieren.
10. Setzen Sie ein neues Sägeblatt (6a) auf die An-
triebswelle. Beachten Sie dabei die Drehrichtung:
Die Schnittschräge der Zähne muss in Laufrich-
tung (nach vorne) zeigen.
