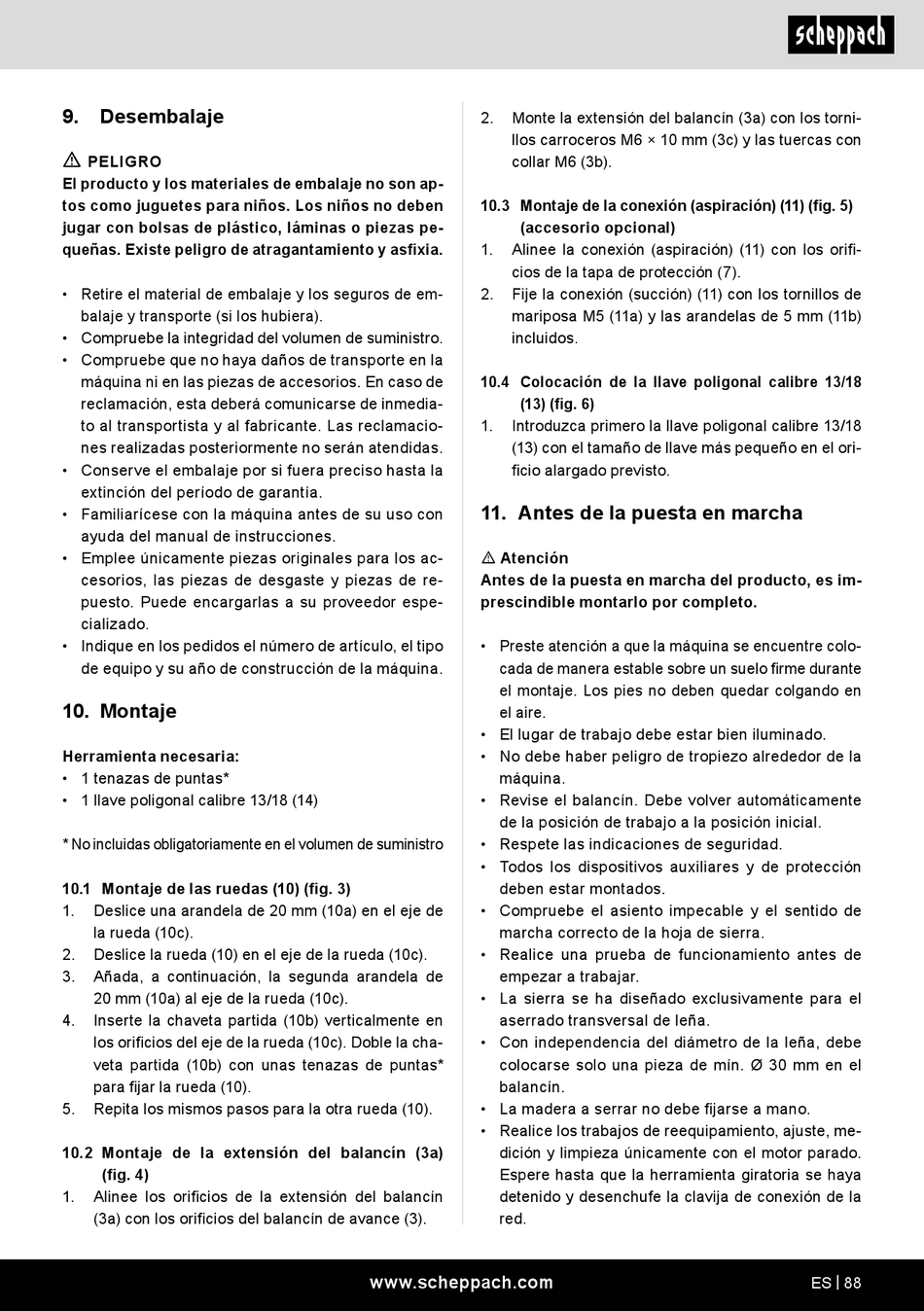

Scheppach HS550 Originalbetriebsanleitung Seite 88

9. Desembalaje
m
PELIGRO
El producto y los materiales de embalaje no son ap-
tos como juguetes para niños. Los niños no deben
jugar con bolsas de plástico, láminas o piezas pe-
queñas. Existe peligro de atragantamiento y asfixia.
• Retire el material de embalaje y los seguros de em-
balaje y transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
• Compruebe que no haya daños de transporte en la
máquina ni en las piezas de accesorios. En caso de
reclamación, esta deberá comunicarse de inmedia-
to al transportista y al fabricante. Las reclamacio-
nes realizadas posteriormente no serán atendidas.
• Conserve el embalaje por si fuera preciso hasta la
extinción del período de garantía.
• Familiarícese con la máquina antes de su uso con
ayuda del manual de instrucciones.
• Emplee únicamente piezas originales para los ac-
cesorios, las piezas de desgaste y piezas de re-
puesto. Puede encargarlas a su proveedor espe-
cializado.
• Indique en los pedidos el número de artículo, el tipo
de equipo y su año de construcción de la máquina.
10. Montaje
Herramienta necesaria:
• 1 tenazas de puntas*
• 1 llave poligonal calibre 13/18 (14)
* No incluidas obligatoriamente en el volumen de suministro
10.1 Montaje de las ruedas (10) (fig. 3)
1. Deslice una arandela de 20 mm (10a) en el eje de
la rueda (10c).
2. Deslice la rueda (10) en el eje de la rueda (10c).
3. Añada, a continuación, la segunda arandela de
20 mm (10a) al eje de la rueda (10c).
4. Inserte la chaveta partida (10b) verticalmente en
los orificios del eje de la rueda (10c). Doble la cha-
veta partida (10b) con unas tenazas de puntas*
para fijar la rueda (10).
5. Repita los mismos pasos para la otra rueda (10).
10.2 Montaje de la extensión del balancín (3a)
(fig. 4)
1. Alinee los orificios de la extensión del balancín
(3a) con los orificios del balancín de avance (3).
2. Monte la extensión del balancín (3a) con los torni-
llos carroceros M6 × 10 mm (3c) y las tuercas con
collar M6 (3b).
10.3 Montaje de la conexión (aspiración) (11) (fig. 5)
(accesorio opcional)
1. Alinee la conexión (aspiración) (11) con los orifi-
cios de la tapa de protección (7).
2. Fije la conexión (succión) (11) con los tornillos de
mariposa M5 (11a) y las arandelas de 5 mm (11b)
incluidos.
10.4 Colocación de la llave poligonal calibre 13/18
(13) (fig. 6)
1. Introduzca primero la llave poligonal calibre 13/18
(13) con el tamaño de llave más pequeño en el ori-
ficio alargado previsto.
11. Antes de la puesta en marcha
m Atención
Antes de la puesta en marcha del producto, es im-
prescindible montarlo por completo.
• Preste atención a que la máquina se encuentre colo-
cada de manera estable sobre un suelo firme durante
el montaje. Los pies no deben quedar colgando en
el aire.
• El lugar de trabajo debe estar bien iluminado.
• No debe haber peligro de tropiezo alrededor de la
máquina.
• Revise el balancín. Debe volver automáticamente
de la posición de trabajo a la posición inicial.
• Respete las indicaciones de seguridad.
• Todos los dispositivos auxiliares y de protección
deben estar montados.
• Compruebe el asiento impecable y el sentido de
marcha correcto de la hoja de sierra.
• Realice una prueba de funcionamiento antes de
empezar a trabajar.
• La sierra se ha diseñado exclusivamente para el
aserrado transversal de leña.
• Con independencia del diámetro de la leña, debe
colocarse solo una pieza de mín. Ø 30 mm en el
balancín.
• La madera a serrar no debe fijarse a mano.
• Realice los trabajos de reequipamiento, ajuste, me-
dición y limpieza únicamente con el motor parado.
Espere hasta que la herramienta giratoria se haya
detenido y desenchufe la clavija de conexión de la
red.
