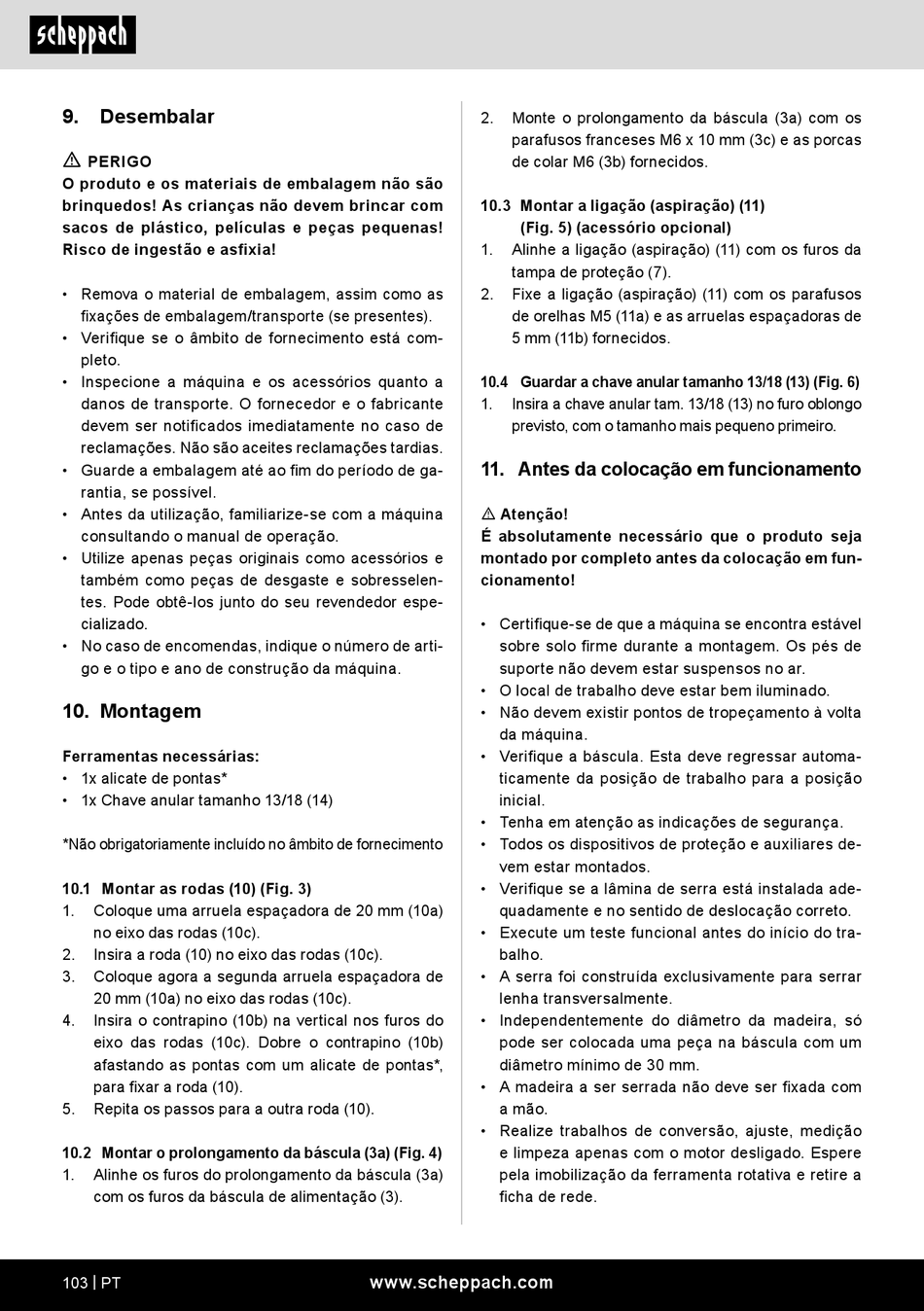

9. Desembalar
m
PERIGO
O produto e os materiais de embalagem não são
brinquedos! As crianças não devem brincar com
sacos de plástico, películas e peças pequenas!
Risco de ingestão e asfixia!
• Remova o material de embalagem, assim como as
fixações de embalagem/transporte (se presentes).
• Verifique se o âmbito de fornecimento está com-
pleto.
• Inspecione a máquina e os acessórios quanto a
danos de transporte. O fornecedor e o fabricante
devem ser notificados imediatamente no caso de
reclamações. Não são aceites reclamações tardias.
• Guarde a embalagem até ao fim do período de ga-
rantia, se possível.
• Antes da utilização, familiarize-se com a máquina
consultando o manual de operação.
• Utilize apenas peças originais como acessórios e
também como peças de desgaste e sobresselen-
tes. Pode obtê-los junto do seu revendedor espe-
cializado.
• No caso de encomendas, indique o número de arti-
go e o tipo e ano de construção da máquina.
10. Montagem
Ferramentas necessárias:
• 1x alicate de pontas*
• 1x Chave anular tamanho 13/18 (14)
*Não obrigatoriamente incluído no âmbito de fornecimento
10.1 Montar as rodas (10) (Fig. 3)
1. Coloque uma arruela espaçadora de 20 mm (10a)
no eixo das rodas (10c).
2. Insira a roda (10) no eixo das rodas (10c).
3. Coloque agora a segunda arruela espaçadora de
20 mm (10a) no eixo das rodas (10c).
4. Insira o contrapino (10b) na vertical nos furos do
eixo das rodas (10c). Dobre o contrapino (10b)
afastando as pontas com um alicate de pontas*,
para fixar a roda (10).
5. Repita os passos para a outra roda (10).
10.2 Montar o prolongamento da báscula (3a) (Fig. 4)
1. Alinhe os furos do prolongamento da báscula (3a)
com os furos da báscula de alimentação (3).
103 | PT
2. Monte o prolongamento da báscula (3a) com os
parafusos franceses M6 x 10 mm (3c) e as porcas
de colar M6 (3b) fornecidos.
10.3 Montar a ligação (aspiração) (11)
(Fig. 5) (acessório opcional)
1. Alinhe a ligação (aspiração) (11) com os furos da
tampa de proteção (7).
2. Fixe a ligação (aspiração) (11) com os parafusos
de orelhas M5 (11a) e as arruelas espaçadoras de
5 mm (11b) fornecidos.
10.4 Guardar a chave anular tamanho 13/18 (13) (Fig. 6)
1. Insira a chave anular tam. 13/18 (13) no furo oblongo
previsto, com o tamanho mais pequeno primeiro.
11. Antes da colocação em funcionamento
m Atenção!
É absolutamente necessário que o produto seja
montado por completo antes da colocação em fun-
cionamento!
• Certifique-se de que a máquina se encontra estável
sobre solo firme durante a montagem. Os pés de
suporte não devem estar suspensos no ar.
• O local de trabalho deve estar bem iluminado.
• Não devem existir pontos de tropeçamento à volta
da máquina.
• Verifique a báscula. Esta deve regressar automa-
ticamente da posição de trabalho para a posição
inicial.
• Tenha em atenção as indicações de segurança.
• Todos os dispositivos de proteção e auxiliares de-
vem estar montados.
• Verifique se a lâmina de serra está instalada ade-
quadamente e no sentido de deslocação correto.
• Execute um teste funcional antes do início do tra-
balho.
• A serra foi construída exclusivamente para serrar
lenha transversalmente.
• Independentemente do diâmetro da madeira, só
pode ser colocada uma peça na báscula com um
diâmetro mínimo de 30 mm.
• A madeira a ser serrada não deve ser fixada com
a mão.
• Realize trabalhos de conversão, ajuste, medição
e limpeza apenas com o motor desligado. Espere
pela imobilização da ferramenta rotativa e retire a
ficha de rede.
