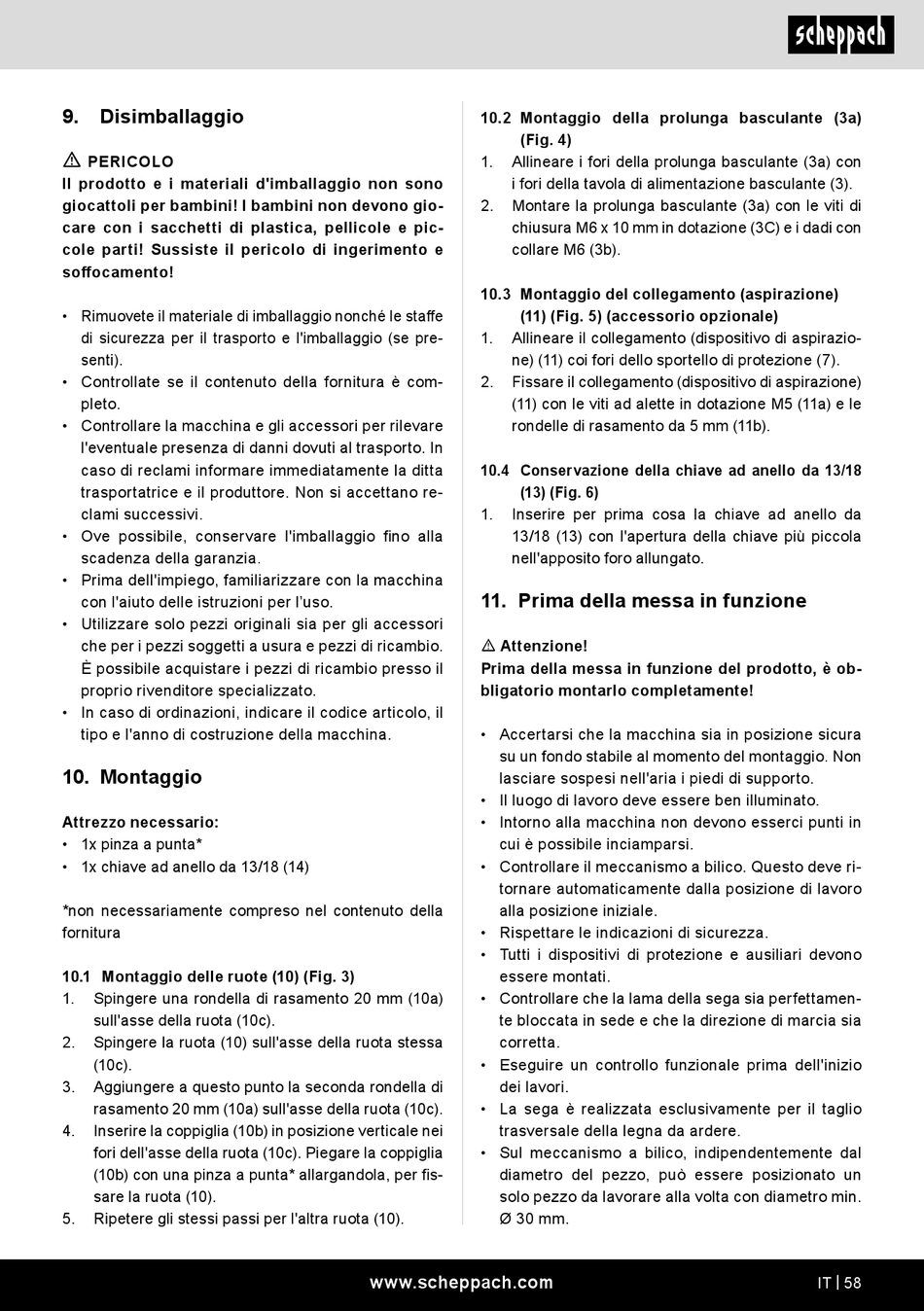

9.
Disimballaggio
m
PERICOLO
Il prodotto e i materiali d'imballaggio non sono
giocattoli per bambini! I bambini non devono gio-
care con i sacchetti di plastica, pellicole e pic-
cole parti! Sussiste il pericolo di ingerimento e
soffocamento!
• Rimuovete il materiale di imballaggio nonché le staffe
di sicurezza per il trasporto e l'imballaggio (se pre-
senti).
• Controllate se il contenuto della fornitura è com-
pleto.
• Controllare la macchina e gli accessori per rilevare
l'eventuale presenza di danni dovuti al trasporto. In
caso di reclami informare immediatamente la ditta
trasportatrice e il produttore. Non si accettano re-
clami successivi.
• Ove possibile, conservare l'imballaggio fino alla
scadenza della garanzia.
• Prima dell'impiego, familiarizzare con la macchina
con l'aiuto delle istruzioni per l'uso.
• Utilizzare solo pezzi originali sia per gli accessori
che per i pezzi soggetti a usura e pezzi di ricambio.
È possibile acquistare i pezzi di ricambio presso il
proprio rivenditore specializzato.
• In caso di ordinazioni, indicare il codice articolo, il
tipo e l'anno di costruzione della macchina.
10. Montaggio
Attrezzo necessario:
• 1x pinza a punta*
• 1x chiave ad anello da 13/18 (14)
*non necessariamente compreso nel contenuto della
fornitura
10.1 Montaggio delle ruote (10) (Fig. 3)
1.
Spingere una rondella di rasamento 20 mm (10a)
sull'asse della ruota (10c).
2.
Spingere la ruota (10) sull'asse della ruota stessa
(10c).
3.
Aggiungere a questo punto la seconda rondella di
rasamento 20 mm (10a) sull'asse della ruota (10c).
4.
Inserire la coppiglia (10b) in posizione verticale nei
fori dell'asse della ruota (10c). Piegare la coppiglia
(10b) con una pinza a punta* allargandola, per fis-
sare la ruota (10).
5.
Ripetere gli stessi passi per l'altra ruota (10).
10.2 Montaggio della prolunga basculante (3a)
(Fig. 4)
1.
Allineare i fori della prolunga basculante (3a) con
i fori della tavola di alimentazione basculante (3).
2.
Montare la prolunga basculante (3a) con le viti di
chiusura M6 x 10 mm in dotazione (3C) e i dadi con
collare M6 (3b).
10.3 Montaggio del collegamento (aspirazione)
(11) (Fig. 5) (accessorio opzionale)
1.
Allineare il collegamento (dispositivo di aspirazio-
ne) (11) coi fori dello sportello di protezione (7).
2.
Fissare il collegamento (dispositivo di aspirazione)
(11) con le viti ad alette in dotazione M5 (11a) e le
rondelle di rasamento da 5 mm (11b).
10.4 Conservazione della chiave ad anello da 13/18
(13) (Fig. 6)
1.
Inserire per prima cosa la chiave ad anello da
13/18 (13) con l'apertura della chiave più piccola
nell'apposito foro allungato.
11. Prima della messa in funzione
m Attenzione!
Prima della messa in funzione del prodotto, è ob-
bligatorio montarlo completamente!
• Accertarsi che la macchina sia in posizione sicura
su un fondo stabile al momento del montaggio. Non
lasciare sospesi nell'aria i piedi di supporto.
• Il luogo di lavoro deve essere ben illuminato.
• Intorno alla macchina non devono esserci punti in
cui è possibile inciamparsi.
• Controllare il meccanismo a bilico. Questo deve ri-
tornare automaticamente dalla posizione di lavoro
alla posizione iniziale.
• Rispettare le indicazioni di sicurezza.
• Tutti i dispositivi di protezione e ausiliari devono
essere montati.
• Controllare che la lama della sega sia perfettamen-
te bloccata in sede e che la direzione di marcia sia
corretta.
• Eseguire un controllo funzionale prima dell'inizio
dei lavori.
• La sega è realizzata esclusivamente per il taglio
trasversale della legna da ardere.
• Sul meccanismo a bilico, indipendentemente dal
diametro del pezzo, può essere posizionato un
solo pezzo da lavorare alla volta con diametro min.
Ø 30 mm.
