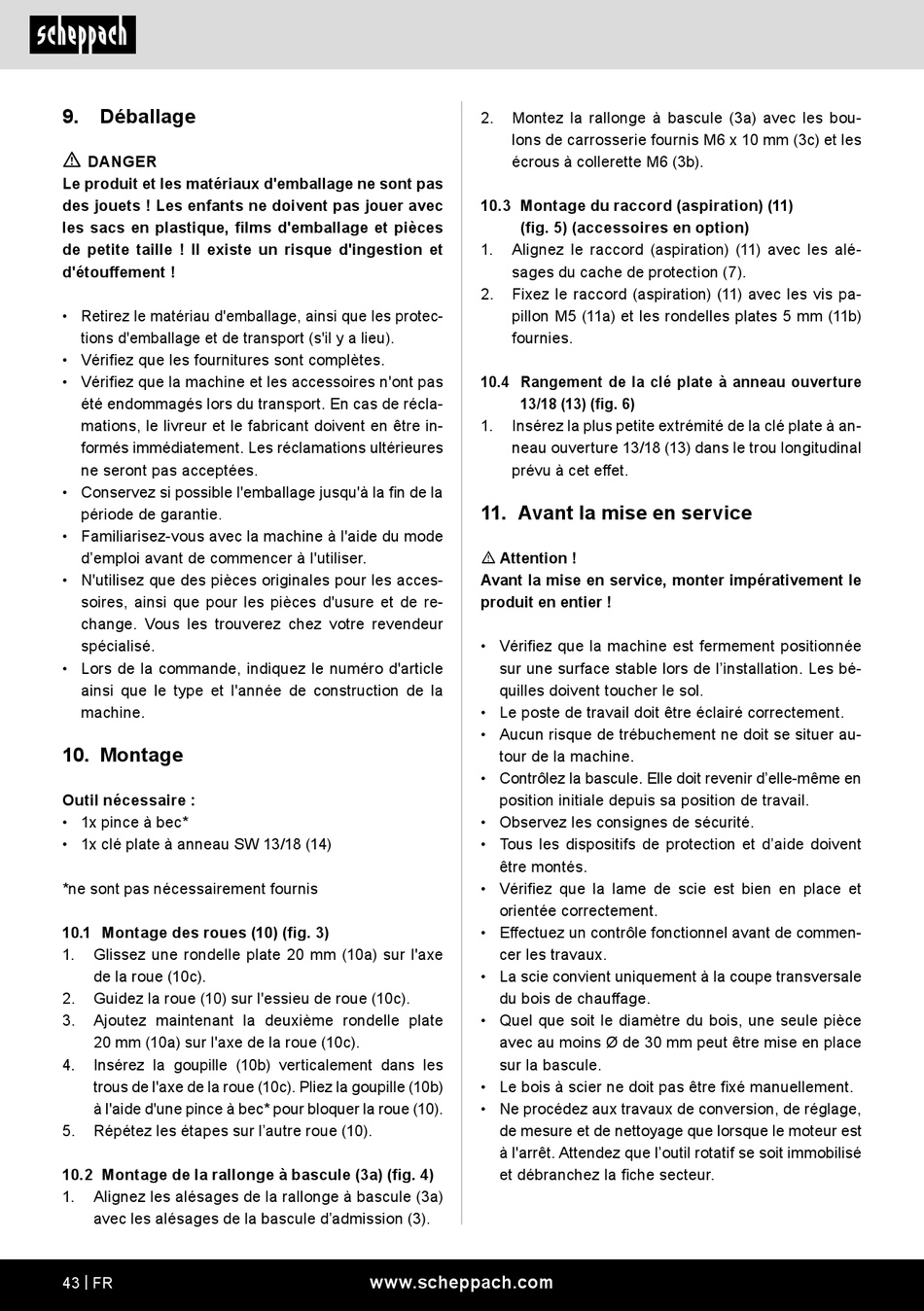

9.
Déballage
m
DANGER
Le produit et les matériaux d'emballage ne sont pas
des jouets ! Les enfants ne doivent pas jouer avec
les sacs en plastique, films d'emballage et pièces
de petite taille ! Il existe un risque d'ingestion et
d'étouffement !
• Retirez le matériau d'emballage, ainsi que les protec-
tions d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que la machine et les accessoires n'ont pas
été endommagés lors du transport. En cas de récla-
mations, le livreur et le fabricant doivent en être in-
formés immédiatement. Les réclamations ultérieures
ne seront pas acceptées.
• Conservez si possible l'emballage jusqu'à la fin de la
période de garantie.
• Familiarisez-vous avec la machine à l'aide du mode
d'emploi avant de commencer à l'utiliser.
• N'utilisez que des pièces originales pour les acces-
soires, ainsi que pour les pièces d'usure et de re-
change. Vous les trouverez chez votre revendeur
spécialisé.
• Lors de la commande, indiquez le numéro d'article
ainsi que le type et l'année de construction de la
machine.
10. Montage
Outil nécessaire :
• 1x pince à bec*
• 1x clé plate à anneau SW 13/18 (14)
*ne sont pas nécessairement fournis
10.1 Montage des roues (10) (fig. 3)
1.
Glissez une rondelle plate 20 mm (10a) sur l'axe
de la roue (10c).
2.
Guidez la roue (10) sur l'essieu de roue (10c).
3.
Ajoutez maintenant la deuxième rondelle plate
20 mm (10a) sur l'axe de la roue (10c).
4.
Insérez la goupille (10b) verticalement dans les
trous de l'axe de la roue (10c). Pliez la goupille (10b)
à l'aide d'une pince à bec* pour bloquer la roue (10).
5.
Répétez les étapes sur l'autre roue (10).
10.2 Montage de la rallonge à bascule (3a) (fig. 4)
1.
Alignez les alésages de la rallonge à bascule (3a)
avec les alésages de la bascule d'admission (3).
43 | FR
2.
Montez la rallonge à bascule (3a) avec les bou-
lons de carrosserie fournis M6 x 10 mm (3c) et les
écrous à collerette M6 (3b).
10.3 Montage du raccord (aspiration) (11)
(fig. 5) (accessoires en option)
1.
Alignez le raccord (aspiration) (11) avec les alé-
sages du cache de protection (7).
2.
Fixez le raccord (aspiration) (11) avec les vis pa-
pillon M5 (11a) et les rondelles plates 5 mm (11b)
fournies.
10.4 Rangement de la clé plate à anneau ouverture
13/18 (13) (fig. 6)
1.
Insérez la plus petite extrémité de la clé plate à an-
neau ouverture 13/18 (13) dans le trou longitudinal
prévu à cet effet.
11. Avant la mise en service
m Attention !
Avant la mise en service, monter impérativement le
produit en entier !
• Vérifiez que la machine est fermement positionnée
sur une surface stable lors de l'installation. Les bé-
quilles doivent toucher le sol.
• Le poste de travail doit être éclairé correctement.
• Aucun risque de trébuchement ne doit se situer au-
tour de la machine.
• Contrôlez la bascule. Elle doit revenir d'elle-même en
position initiale depuis sa position de travail.
• Observez les consignes de sécurité.
• Tous les dispositifs de protection et d'aide doivent
être montés.
• Vérifiez que la lame de scie est bien en place et
orientée correctement.
• Effectuez un contrôle fonctionnel avant de commen-
cer les travaux.
• La scie convient uniquement à la coupe transversale
du bois de chauffage.
• Quel que soit le diamètre du bois, une seule pièce
avec au moins Ø de 30 mm peut être mise en place
sur la bascule.
• Le bois à scier ne doit pas être fixé manuellement.
• Ne procédez aux travaux de conversion, de réglage,
de mesure et de nettoyage que lorsque le moteur est
à l'arrêt. Attendez que l'outil rotatif se soit immobilisé
et débranchez la fiche secteur.
www.scheppach.com
